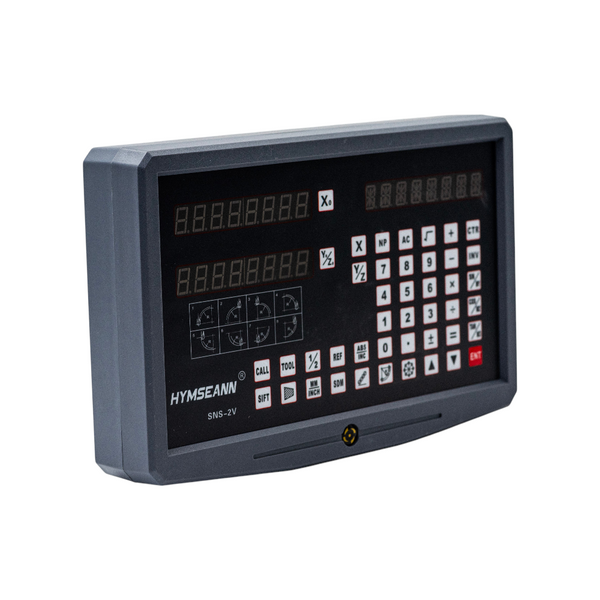

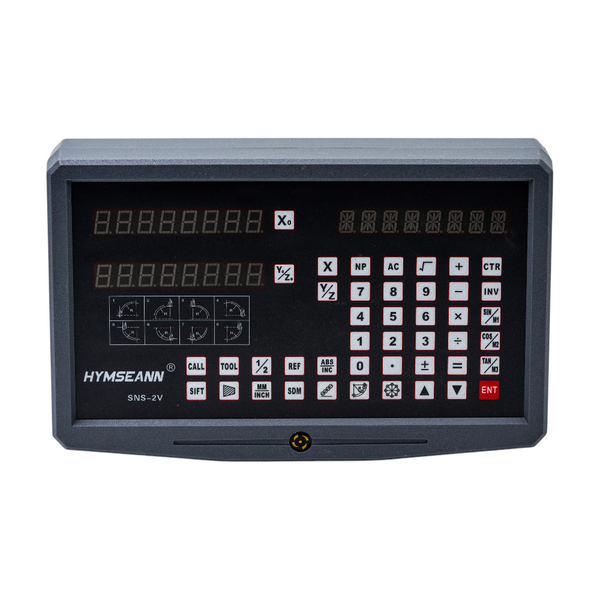

Экран цифровой индикации (УЦИ/ПЦИ) SNS-2V на 2 оси для станков

SNS-2V – это двухосевой блок цифровой индикации, предназначенный для точного отображения координат перемещения на металлообрабатывающих станках. Модель используется там, где оператору нужно в реальном времени контролировать положение узлов по двум осям и работать с цифровыми значениями вместо ручного отсчёта по механическим шкалам. Такой формат особенно удобен для токарных, шлифовальных и универсальных станков, где важны точность настройки, повторяемость размеров и быстрое считывание координат.

В отличие от трёхосевых систем, SNS-2V ориентирован именно на оборудование, где достаточно контроля по двум измерительным каналам. Это делает модель более уместной для компактных станочных конфигураций, где не нужен третий измерительный контур, но всё равно требуется полноценный цифровой индикатор со станочными функциями. В реальной эксплуатации такой блок позволяет ускорить настройку, упростить обработку повторяющихся деталей и повысить удобство работы оператора.

Таблица характеристик

Для чего предназначен SNS-2V

Основная задача этого блока – показывать точное положение рабочих узлов станка по двум осям и давать оператору удобный инструмент для контроля перемещения во время обработки. Для токарного станка это может быть контроль по осям X и Z, для другого оборудования – X и Y, в зависимости от схемы установки линеек. В любом случае цифровая индикация позволяет отказаться от менее удобного ручного отсчёта и перейти к работе с чёткими числовыми значениями.

Это особенно полезно в тех операциях, где нужно часто возвращаться к заданным размерам, выполнять серийные проходы или удерживать точность без лишних повторных промеров.

Функциональные возможности

Несмотря на двухосевое исполнение, SNS-2V имеет полезный набор функций для повседневной работы на станке. Модель поддерживает:

• обнуление осей;
• ввод координат вручную;
• переключатель радиус/диаметр для токарной обработки;
• память на 200 инструментов;
• энергонезависимую память настроек;
• встроенный калькулятор;
• компенсацию линейной погрешности оптических шкал.

Такой функционал делает блок не просто экраном для отображения цифр, а полноценным помощником в настройке и ведении обработки. Особенно это полезно для токарных работ, где переключение между радиусом и диаметром упрощает контроль размеров без лишних пересчётов.

Практические преимущества модели

SNS-2V хорошо подходит для станков, где требуется именно двухосевое решение без перегрузки системы лишними функциями третьей оси. Это позволяет получить более рациональную конфигурацию индикации для конкретного типа оборудования.

К практическим преимуществам модели относятся:

• чёткий цифровой контроль по двум осям;
• удобная работа на токарных и шлифовальных станках;
• сохранение настроек даже после отключения питания;
• поддержка токарных функций;
• совместимость с оптическими линейками TTL;

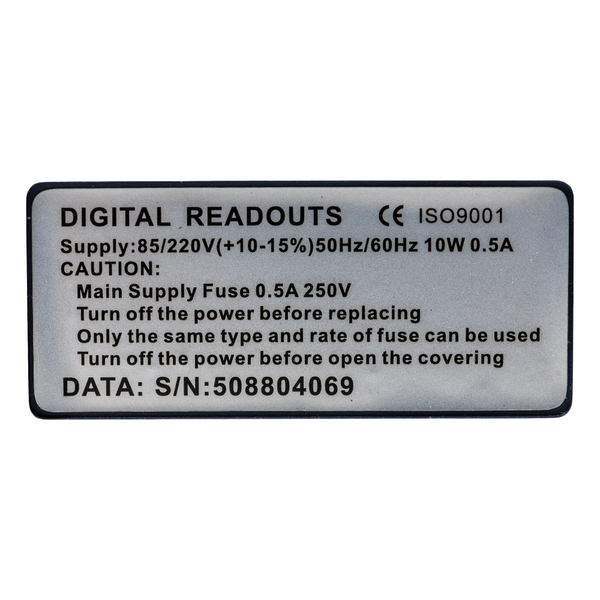

• стандартное питание от сети 85–220 В;
• пригодность для модернизации существующего станочного оборудования.

Совместимость и подключение

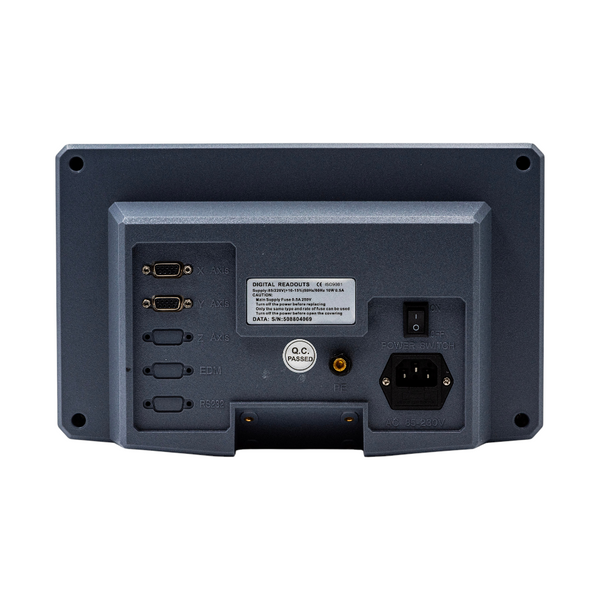

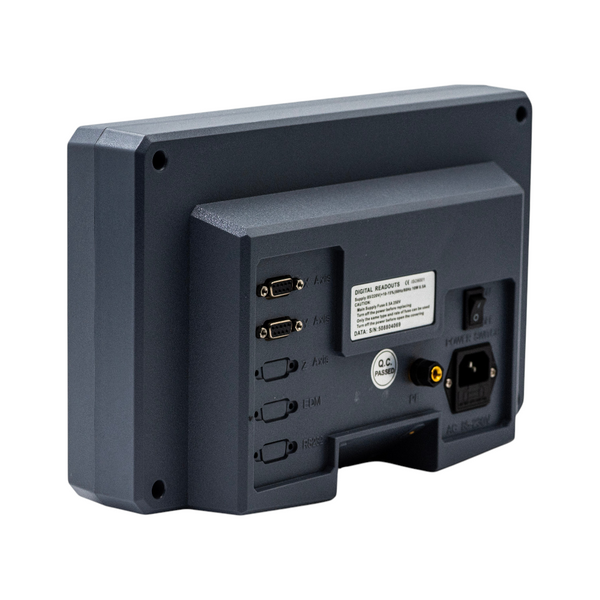

Устройство работает с измерительными линейками, которые передают TTL-сигнал, и подключается через DB9-разъёмы. Благодаря этому модель можно использовать во многих системах цифровой индикации, если станок уже подготовлен к установке оптических шкал или проходит модернизацию.

Перед монтажом важно проверить совместимость по типу сигнала, подобрать соответствующие линейки под реальный ход осей и учесть место установки самого экрана.

Комплектация

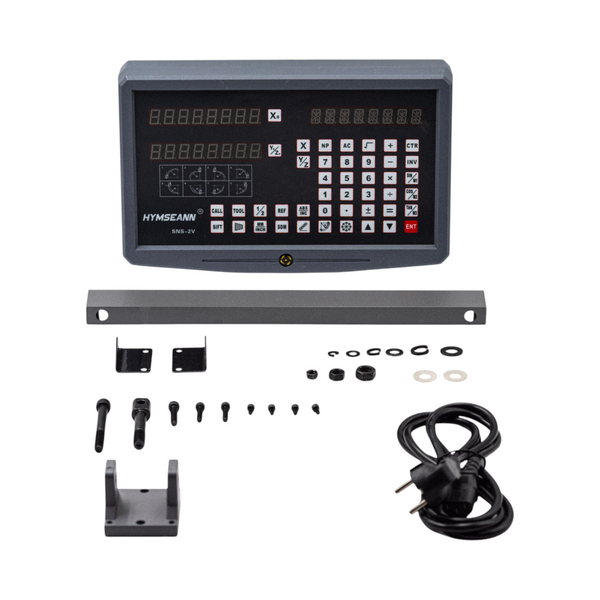

В комплект поставки входят:

• экран цифровой индикации SNS-2V – 1 шт.;
• кабель питания – 1 шт.;
• кронштейн для монтажа – 1 шт.;
• защитная планка и крепёжные элементы.

Важно

В стандартном комплекте поставляется только основной блок индикации. Оптические линейные шкалы в комплект не входят и подбираются отдельно в соответствии с типом станка, схемой установки и требуемой длиной хода по осям.
