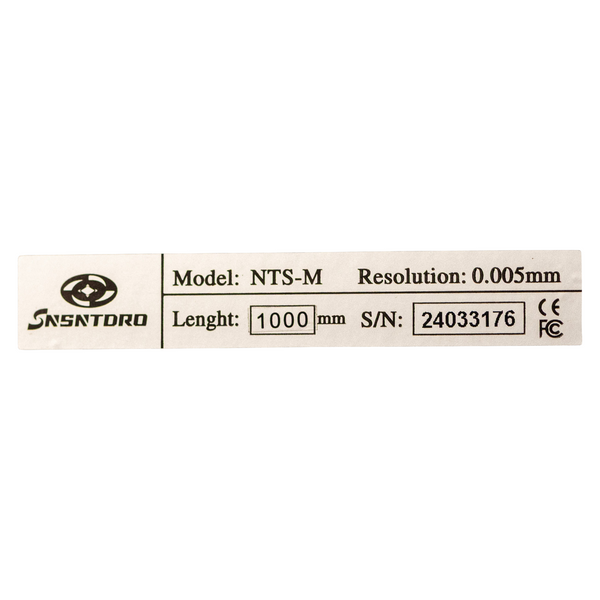

Оптическая измерительная линейка 1000 мм NTS-M (0.005 мм), TTL, DB9, кабель 3 м — полный монтажный комплект

В наличии
Артикул: 100058220
5 000 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Характеристики
Разрешение линейной оси, мкм 0.005
Довжина вимірювальної лінійки 1000 мм
Описание

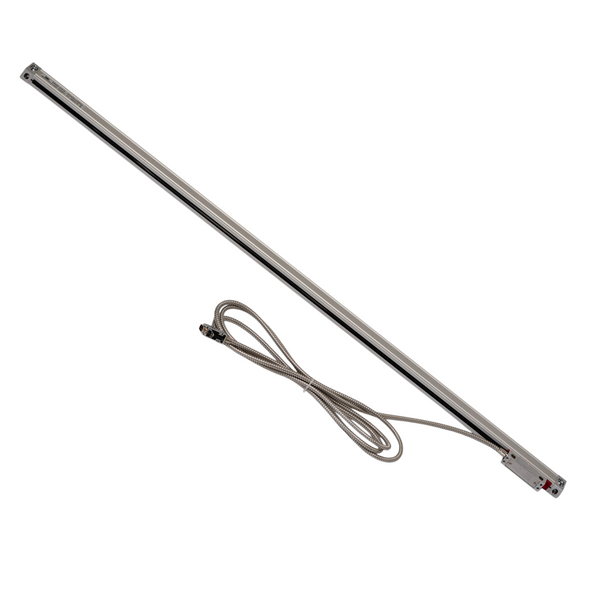

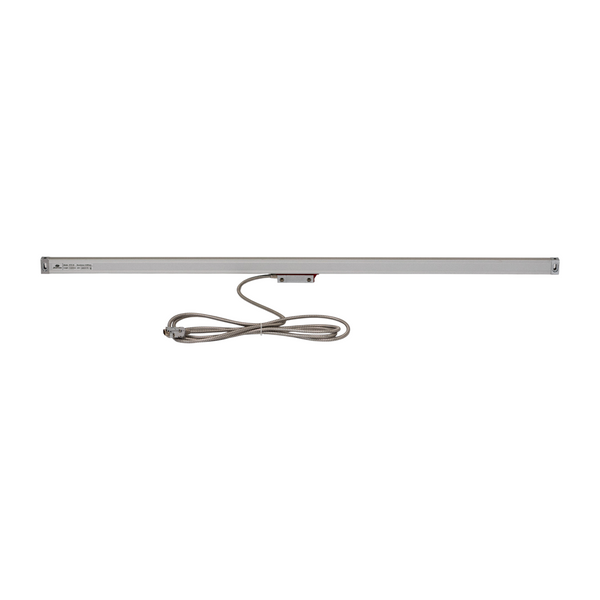

Оптическая измерительная линейка NTS-M с рабочей длиной 1000 мм предназначена для точного контроля линейного перемещения рабочих узлов станков и промышленного оборудования. Она позволяет оператору получать данные о фактическом положении суппорта, стола, каретки или другого подвижного механизма и используется в составе систем цифровой индикации DRO.

Разрешающая способность 0.005 мм делает модель подходящей для операций, где важен стабильный контроль координат и повторяемость позиционирования. Такая линейка может применяться на токарных, фрезерных, расточных и других металлообрабатывающих станках, а также при модернизации оборудования путем установки цифровой системы контроля перемещений.

Точный контроль положения рабочего узла

Принцип работы NTS-M основан на оптическом считывании перемещения. Считывающая головка движется вдоль линейки и формирует электрический сигнал, который передается на совместимое устройство цифровой индикации. Благодаря этому оператор видит величину фактического перемещения без необходимости ориентироваться только на механические лимбы станка.

Модель использует TTL-сигнал, что обеспечивает совместимость с распространенными DRO-системами соответствующего типа. Для подключения предусмотрен стандартный разъем DB9, а кабель длиной 3 м упрощает монтаж даже на крупногабаритном оборудовании.

Конструкция для работы на станке

Корпус линейки изготовлен с защитным металлическим кожухом, который повышает механическую устойчивость конструкции и защищает внутреннюю измерительную систему от случайных внешних воздействий во время эксплуатации.

Рабочая длина составляет 1000 мм. При этом при проектировании места установки необходимо учитывать дополнительное пространство приблизительно 150 мм для считывающей головки, датчика и монтажных элементов. Общая длина конструкции составляет ориентировочно 1150 мм.

Основные характеристики

Характеристика

Значение

Модель

NTS-M

Тип

Оптическая измерительная линейка

Рабочая длина

1000 мм

Разрешающая способность

0.005 мм

Тип выходного сигнала

TTL

Разъем

DB9

Длина кабеля

3 м

Длина линейки

1000 мм

Дополнительное пространство для монтажа

Приблизительно 150 мм

Общий габарит

Приблизительно 1150 мм

Тип корпуса

Металлический защитный кожух

Назначение

Контроль линейных перемещений

Совместимость

DRO-системы с соответствующим TTL-входом

Где используется NTS-M

Линейка подходит для оснащения и модернизации различных типов оборудования:

  • токарных станков
  • фрезерных станков
  • сверлильно-расточного оборудования
  • координатных столов
  • промышленных механизмов с линейным перемещением
  • станков, на которые устанавливается цифровая система индикации DRO

Использование оптической линейки позволяет быстрее контролировать перемещение рабочего органа, упрощает повторное позиционирование и делает работу оператора более предсказуемой при серийной или единичной обработке деталей.

Полный комплект для установки

Важным преимуществом этой комплектации является наличие необходимых компонентов для монтажа. Покупатель получает не отдельную измерительную линейку, а готовый набор для установки на оборудование.

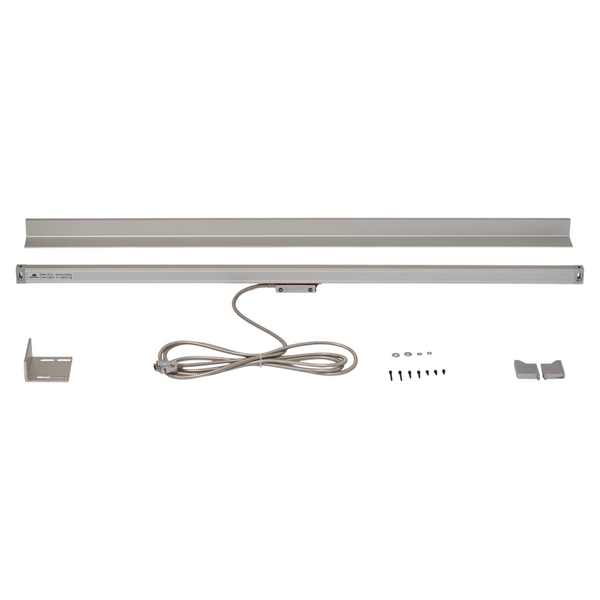

В комплект входят:

  • оптическая измерительная линейка NTS-M
  • считывающая головка
  • защитный кожух
  • кабель длиной 3 м
  • монтажный комплект
  • кронштейны
  • винты
  • шайбы

Это упрощает подготовку к монтажу и позволяет избежать отдельного поиска базовых крепежных компонентов.

Преимущества NTS-M 1000 мм

  • Разрешающая способность 0.005 мм для точного отслеживания перемещений
  • Рабочий диапазон 1000 мм для средних и больших рабочих ходов
  • TTL-выход для интеграции с популярными системами цифровой индикации
  • Стандартный DB9 для удобного подключения
  • Кабель 3 м для гибкого размещения DRO-блока
  • Защитный металлический корпус для эксплуатации в условиях мастерской и производства
  • Полный монтажный набор для установки на станок
  • возможность модернизировать механический станок системой цифрового контроля координат

Что важно учитывать перед установкой

Перед монтажом необходимо проверить наличие достаточного пространства вдоль оси перемещения. Для модели с рабочим ходом 1000 мм стоит ориентироваться на общий монтажный габарит около 1150 мм. Также необходимо убедиться, что используемый блок цифровой индикации поддерживает TTL-сигнал и соответствующее подключение через DB9.

Правильное выравнивание линейки и считывающей головки при монтаже имеет важное значение для стабильной работы системы. После установки NTS-M становится практичным инструментом контроля координат, который помогает оператору точнее работать с перемещениями станка и быстрее контролировать положение рабочего узла.
