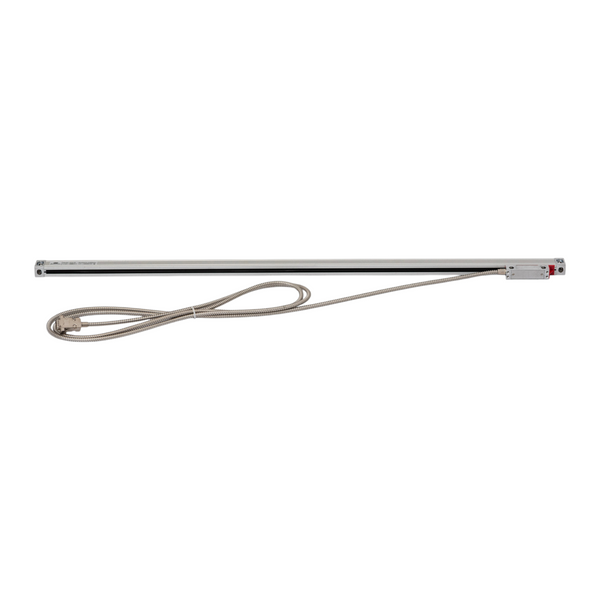

Оптическая линейка NTS-M 850 мм TTL DB9 комплект с креплением и защитным кожухом

Оптическая линейка NTS-M 850 мм – измерительный модуль для оснащения станков системой цифрового контроля координат. Она предназначена для отслеживания линейного перемещения стола, суппорта, каретки или другого подвижного узла и передачи полученного сигнала на совместимый DRO-дисплей. Модель особенно актуальна при модернизации механического оборудования, когда необходимо получать числовое значение перемещения без постоянного подсчета делений штатных лимбов.

Рабочий ход 850 мм подходит для оборудования среднего формата, а разрешающая способность 0.005 мм позволяет детально отслеживать изменение координаты во время обработки и настройки. Линейка оснащена интерфейсом TTL, разъемом DB9 и трехметровым кабелем в защитной металлической оплетке. Поставка уже включает крепления и защитный кожух, поэтому комплект подготовлен к установке на оборудование.

Практичное решение для цифрового контроля координат

После монтажа NTS-M становится частью измерительной системы станка. Считывающая головка перемещается вместе с рабочим узлом и передает импульсный сигнал на блок цифровой индикации. Оператор получает возможность контролировать пройденное расстояние в цифровом формате, что особенно полезно при повторяющихся операциях, выставлении размера и точном позиционировании инструмента или заготовки.

Разрешающая способность 0.005 мм дает возможность видеть небольшие изменения положения и удобнее выполнять операции, где требуется последовательное перемещение на заданную величину.

Надежная конструкция для станочного оборудования

Корпус линейки выполнен из алюминия, что сочетает достаточную жесткость с умеренной массой. Для дополнительной защиты измерительного узла в комплекте предусмотрен кожух. Он помогает уменьшить прямое воздействие стружки, случайных механических контактов и других факторов, характерных для рабочей зоны станка.

Кабель длиной 3 метра имеет металлическую оплетку, которая обеспечивает дополнительную механическую защиту и позволяет удобно проложить подключение к DRO-блоку.

Технические характеристики

Для какого оборудования подходит

NTS-M 850 мм может использоваться при оснащении различных типов станочного и промышленного оборудования, в частности:

• токарных станков
• фрезерных станков
• расточного оборудования
• координатных и подвижных столов
• модернизированных механических станков
• промышленных установок с контролируемым линейным перемещением
• оборудования с совместимой системой цифровой индикации DRO

Особенно практичным такой вариант будет для станков, где рабочего хода 850 мм достаточно для полного контроля необходимой оси.

Продуманная комплектация

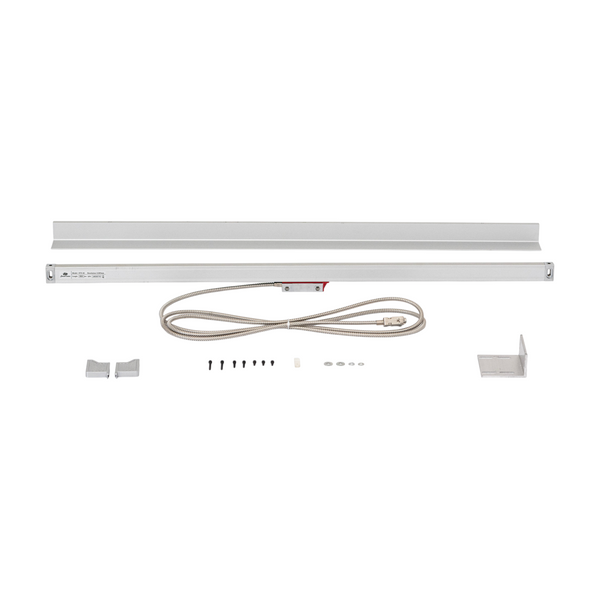

Модель поставляется набором, в котором уже есть основные элементы для установки:

• оптическая линейка NTS-M
• считывающая головка с кабелем
• защитный кожух
• монтажные кронштейны
• крепежные элементы

Такая комплектация упрощает оснащение станка, поскольку основные монтажные компоненты не нужно подбирать отдельно.

Преимущества модели NTS-M 850 мм

• 850 мм рабочего хода для контроля перемещения на средних по размеру станках
• разрешающая способность 0.005 мм для детального отображения изменения координаты
• TTL-интерфейс для работы с соответствующими DRO-системами
• DB9 как удобный формат подключения
• кабель 3 м для более свободного размещения блока цифровой индикации
• металлическая оплетка кабеля для дополнительной механической защиты
• алюминиевый корпус с практичной станочной конструкцией
• защитный кожух в комплекте
• готовые элементы крепления для монтажа
• возможность превратить обычный механический станок в оборудование с цифровым контролем положения оси

Что проверить перед покупкой и монтажом

При выборе линейки важно ориентироваться не только на рабочий ход 850 мм. Для установки необходимо предусмотреть приблизительно 150 мм дополнительного пространства, поэтому общий монтажный габарит составит около 1000 мм.

Также необходимо проверить совместимость блока цифровой индикации с TTL-сигналом и разъемом DB9. Перед окончательным закреплением рекомендуется правильно выставить линейку относительно направления движения оси и обеспечить свободное перемещение считывающей головки по всему рабочему диапазону.

NTS-M 850 мм – практичный вариант для тех, кто хочет дополнить станок цифровым измерением перемещений, получить удобный контроль координаты и сразу приобрести необходимые элементы для монтажа в одном комплекте.
