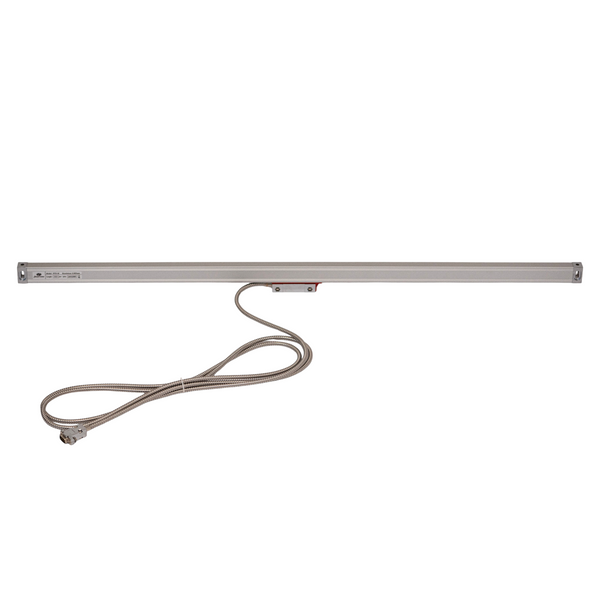

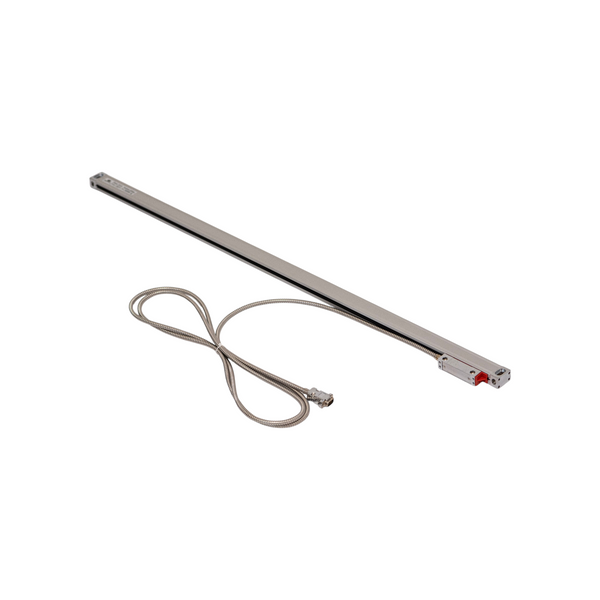

Оптическая линейка NTS-M 900 мм TTL DB9 комплект с креплением и кожухом

Оптическая линейка NTS-M 900 мм предназначена для построения точного цифрового контроля перемещения по одной из осей станка. Ее устанавливают на фрезерное, токарное, сверлильное, расточное, шлифовальное и другое оборудование, где оператору необходимо постоянно видеть фактическое положение подвижного узла. Рабочий диапазон 900 мм хорошо подходит для столов, кареток и суппортов с достаточно большим ходом, а разрешающая способность 0.005 мм позволяет отображать перемещение с шагом 5 мкм.

Модель работает с TTL-сигналом и оснащена разъемом DB9, благодаря чему ее можно интегрировать в совместимые системы цифровой индикации DRO. Кабель длиной 3 м имеет металлическую оплетку, а сама линейка закрывается защитным кожухом. В комплекте уже предусмотрены монтажные элементы, поэтому модель удобна как для первичного оснащения станка, так и для модернизации оборудования, которое ранее работало только со штатными механическими шкалами.

Что дает установка оптической линейки

Главная задача NTS-M – преобразовать механическое перемещение оси в сигнал, который может быть отображен цифровым индикатором. Во время перемещения стола или суппорта считывающая головка определяет изменение положения относительно измерительной шкалы и передает информацию на DRO.

Для оператора это означает возможность контролировать координату без постоянного ориентирования на лимб винта, подсчета его оборотов или ручного определения пройденного расстояния. Такой принцип особенно удобен при последовательной обработке нескольких поверхностей, разметке координат, повторном выходе на заданную позицию и выполнении серии одинаковых переходов.

Важно, что параметр 0.005 мм является разрешающей способностью системы, то есть минимальным шагом изменения показаний, который может быть сформирован линейкой. Это позволяет правильно оценивать возможности модели и не путать разрешающую способность с паспортной погрешностью конкретного измерительного комплекса.

Конструкция, рассчитанная на станочную среду

NTS-M выполнена в алюминиевом корпусе, который обеспечивает жесткую основу для измерительного узла. Дополнительный металлический кожух закрывает рабочую часть линейки и уменьшает прямой контакт со стружкой, брызгами и случайными механическими воздействиями.

Отдельного внимания заслуживает кабель. Его длина 3 метра позволяет вынести DRO-дисплей в удобную для оператора зону, а металлическая оплетка повышает механическую защищенность линии подключения в условиях мастерской или производственного участка.

Технические характеристики

Где целесообразно использовать NTS-M 900 мм

Рабочий ход 900 мм делает эту версию удобной для оборудования, где короткой линейки недостаточно, а установка метровой модели уже не требуется. Ее можно использовать для контроля перемещений на:

• фрезерных станках
• токарных станках
• сверлильных и расточных станках
• шлифовальном оборудовании
• координатных столах
• промышленных каретках
• модернизированных станках с DRO
• автоматизированном оборудовании с линейным перемещением

Линейку можно устанавливать на ту ось, геометрия которой соответствует ее рабочей и монтажной длине.

Монтажный габарит – важный параметр при выборе

Обозначение 900 мм характеризует рабочую длину измерения, а не полный физический размер установленного комплекта. Для считывающей головки, торцевых частей и элементов крепления необходимо предусмотреть еще приблизительно 150 мм.

Таким образом, для комфортного монтажа рекомендуется иметь вдоль выбранной оси около 1050 мм свободного пространства. Этот момент стоит проверить еще до заказа, особенно если линейка устанавливается между корпусными деталями станка или в ограниченной зоне возле направляющих.

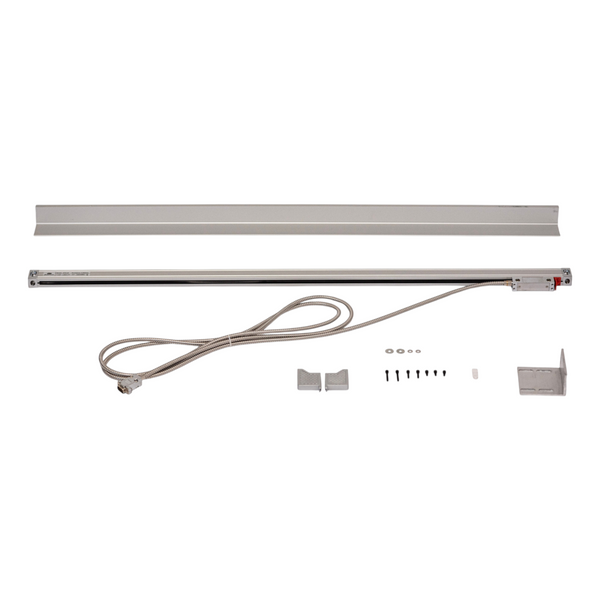

Комплектация

В набор входят основные компоненты, необходимые для установки измерительной системы:

• оптическая линейка NTS-M 900 мм
• встроенная считывающая головка
• кабель подключения 3 м
• металлический защитный кожух
• монтажные кронштейны
• крепежные элементы

Комплектная поставка позволяет сразу планировать механическую установку без отдельного подбора базовых кронштейнов и защиты линейки.
