SINO SDS200 – профессиональное четырехосевое устройство цифровой индикации координат для оснащения токарных, фрезерных и других металлообрабатывающих станков. Индикатор работает вместе с совместимыми оптическими линейными энкодерами и позволяет оператору одновременно контролировать перемещение по четырем координатам X, Y, Z и W.
Модель будет особенно полезна на оборудовании с более сложной кинематикой, где стандартного двух- или трехосевого DRO недостаточно. Большой цифровой дисплей обеспечивает наглядное отображение текущего положения рабочих узлов, а отдельные каналы позволяют быстро контролировать каждую подключенную ось без ручного подсчета оборотов маховиков и делений механических лимбов.

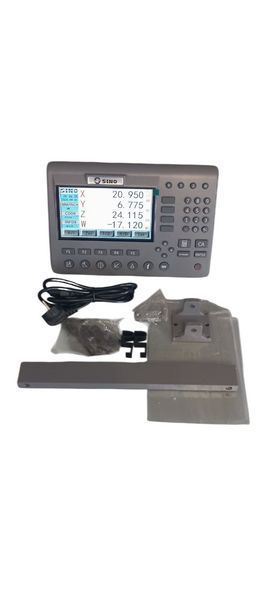

Четыре координаты на одном экране
Главная особенность SDS200 – поддержка до 4 независимых осей. К устройству можно подключить оптические линейки, установленные на различных подвижных узлах станка, и получать цифровые значения их положения в режиме реального времени.
Конфигурация X, Y, Z, W особенно удобна для оборудования, где кроме трех основных координат необходимо контролировать дополнительный линейный узел. Это может быть отдельная каретка, пиноль, вспомогательный стол или другой механизм в зависимости от конструкции конкретного станка.
Отдельная система контроля фактического перемещения
SDS200 работает не как система управления приводами ЧПУ, а как устройство цифрового отсчета положения. Подключенные линейные энкодеры измеряют перемещение соответствующих механизмов, а индикатор преобразует полученные сигналы в понятные числовые координаты.
Это позволяет модернизировать традиционный механический станок цифровой системой контроля без необходимости полностью менять его конструкцию или устанавливать полноценную CNC-систему.
Основные характеристики
|
Характеристика
|
Значение
|
|
Бренд
|
SINO
|
|
Модель
|
SDS200
|
|
Тип устройства
|
Цифровой индикатор координат DRO
|
|
Количество осей
|
До 4
|
|
Обозначение осей
|
X, Y, Z, W
|
|
Совместимые датчики
|
Оптические линейные энкодеры
|
|
Отображение координат
|
Цифровое
|
|
Количество контролируемых каналов
|
4
|
|
Единицы измерения
|
мм / дюймы
|
|
Переключение единиц
|
Поддерживается
|
|
Управление
|
Кнопочная панель
|
|
Дисплей
|
Большой цифровой
|
|
Назначение
|
Контроль линейных перемещений станка
|
|
Применение
|
Токарные, фрезерные и другие металлообрабатывающие станки
|
Удобное переключение мм и дюймов
SINO SDS200 поддерживает работу в миллиметрах и дюймах. Это полезно при работе с чертежами, технологическими картами и деталями, размеры которых заданы в разных системах измерения.
Переключение выполняется с панели управления, поэтому оператору не требуется вручную переводить значения из одной системы в другую.
Для каких станков подходит SDS200
Четырехосевой индикатор может использоваться при модернизации различного оборудования:
- фрезерных станков
- токарных станков
- координатно-расточного оборудования
- шлифовальных станков
- сверлильных станков
- координатных столов
- специализированного металлообрабатывающего оборудования
- станков с дополнительной четвертой контролируемой осью
Особенно оправдан SDS200 там, где необходимо одновременно видеть более трех координат и оператору важно постоянно контролировать положение нескольких подвижных механизмов.

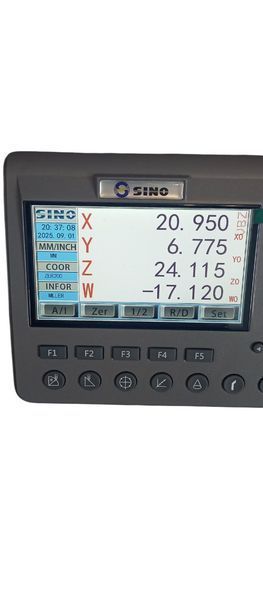

Большой дисплей для работы возле станка
Цифровой блок рассчитан на постоянное использование непосредственно в рабочей зоне. Большой экран позволяет быстро считывать значения координат, не отвлекаясь от процесса обработки.

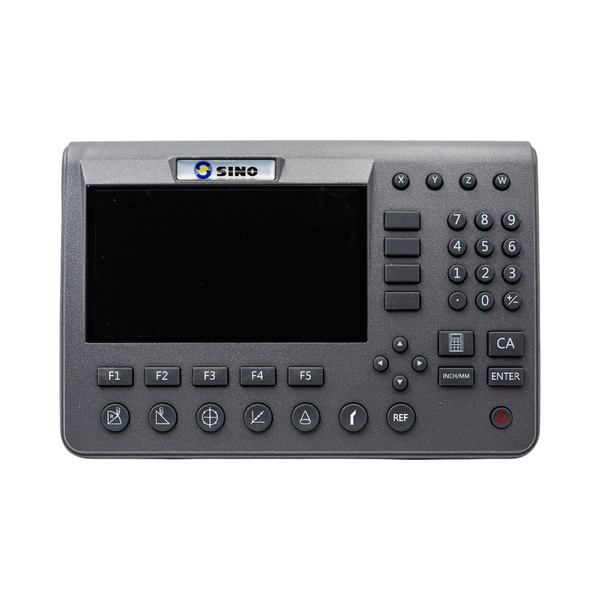

Кнопочная панель используется для управления основными режимами и настройками. Такая конструкция практична для мастерской и производства, где важна возможность быстро выполнять необходимые операции без сложной навигации по меню.
Что дает установка цифровой индикации
Оснащение станка DRO-индикатором помогает:
- контролировать положение до четырех осей
- видеть координаты в режиме реального времени
- точнее выполнять позиционирование
- быстрее возвращаться к необходимой точке
- упростить работу с координатными переходами
- уменьшить зависимость от механических лимбов
- работать с размерами в мм и дюймах
- модернизировать существующий станок без полного переоборудования системы управления
При этом точность всей измерительной системы зависит не только от самого индикатора, но и от характеристик подключенных оптических линеек, правильности их монтажа и технического состояния станка.

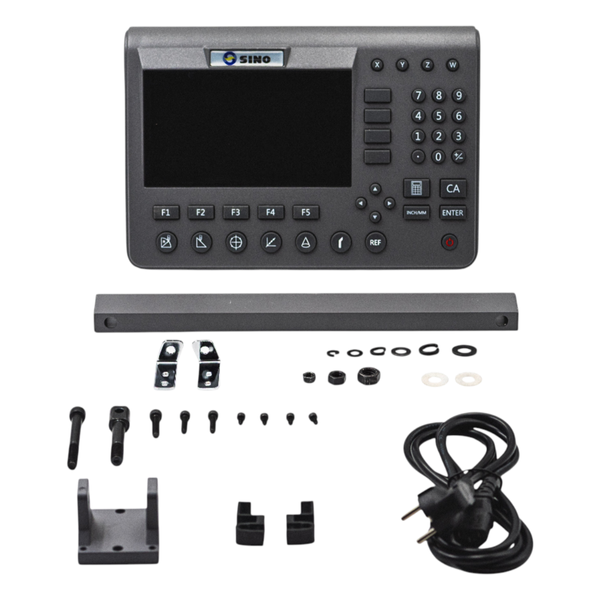

Комплектация
Комплектация соответствует представленному товару и включает основные элементы для установки и использования индикатора:
- цифровой DRO-индикатор SINO SDS200
- кабель питания
- монтажное крепление
- вспомогательные аксессуары комплекта

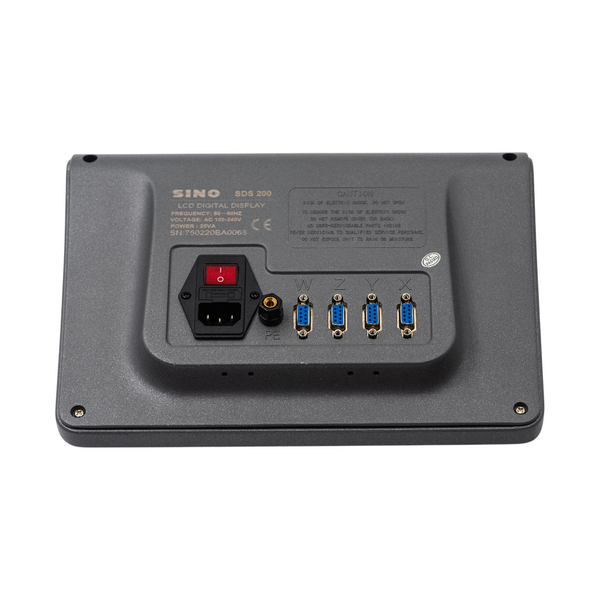

Оптические линейки используются отдельно и должны соответствовать электрическим параметрам входов SDS200. Перед подключением энкодеров рекомендуется проверить совместимость типа сигнала, разъема и схемы контактов.
