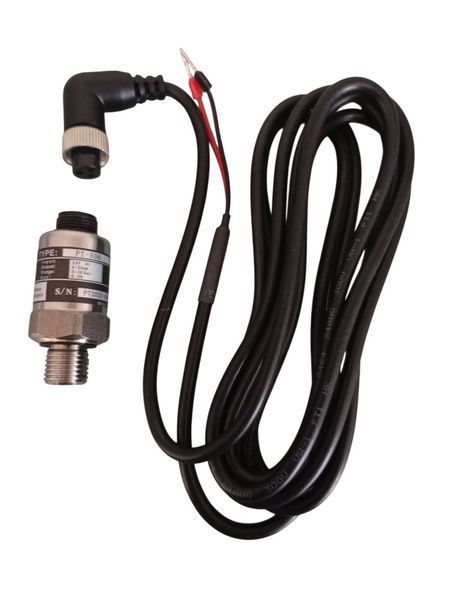

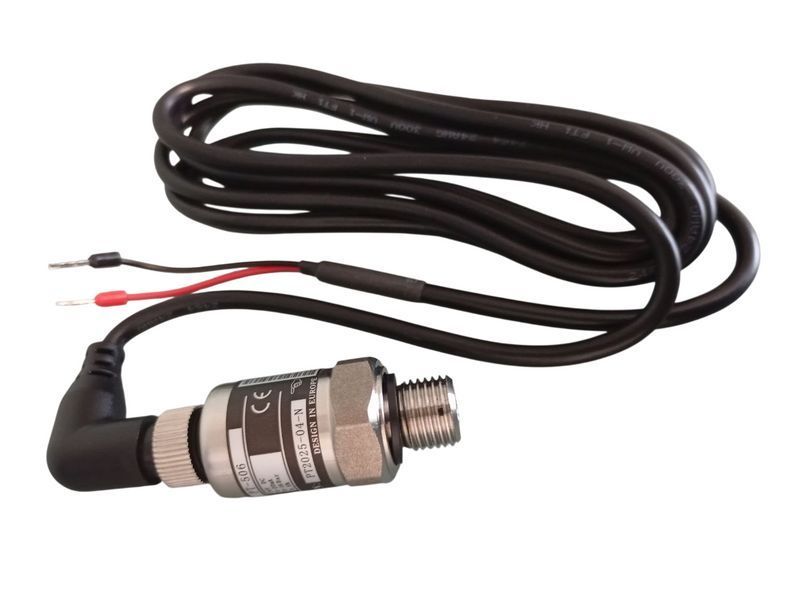

Датчик давления PT-506 0-16 бар, выход 4-20 мА, питание 24 В, резьба G1/4", кабель 2 м

В наличии
Артикул: 016420
2 100 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Описание

PT-506 0–16 бар – промышленный преобразователь давления для непрерывного измерения давления жидких и газообразных сред и передачи результата в систему автоматики в виде стандартного аналогового сигнала 4–20 мА. Диапазон 0–16 бар хорошо подходит для гидравлики, водоснабжения, насосных установок, компрессорных систем и технологического оборудования.

В отличие от обычного механического манометра, PT-506 предназначен не только для локального контроля: его сигнал может поступать на ПЛК, аналоговый модуль, контроллер, регулятор или цифровой индикатор, имеющий совместимый вход 4–20 мА. Это позволяет использовать датчик в системах автоматического регулирования, аварийной сигнализации и дистанционного мониторинга.

Как формируется сигнал 4–20 мА

Датчик преобразует измеренное давление в пропорциональный токовый сигнал:

  • 0 бар – 4 мА
  • 8 бар – приблизительно 12 мА
  • 16 бар – 20 мА

Для диапазона 0–16 бар зависимость можно определить по формуле:

P = I − 4

где P – давление в барах, I – ток в мА.

Например, сигнал 10 мА соответствует приблизительно 6 бар, а 18 мА – приблизительно 14 бар.

Токовая петля 4–20 мА является стандартным решением в промышленной автоматизации, поскольку позволяет передавать аналоговый параметр по кабелю и легко интегрировать датчик в системы управления.

Технические характеристики

Характеристика

Значение

Модель

PT-506

Тип

Преобразователь давления

Диапазон измерения

0–16 бар

Выходной сигнал

4–20 мА

Питание

24 В DC

Присоединение к процессу

G1/4

Длина кабеля

2 м

Материал корпуса

Нержавеющая сталь

Измеряемая среда

Жидкости и газы

Назначение

Непрерывный контроль давления

Интеграция

ПЛК, контроллеры, индикаторы и системы автоматики со входом 4–20 мА

Резьба G1/4 для монтажа в систему

Технологическое присоединение G1/4 позволяет устанавливать PT-506 в соответствующий резьбовой порт трубопровода, коллектора, гидравлического блока, насосной установки или другого оборудования.

При монтаже необходимо учитывать тип резьбы и использовать соответствующее уплотнение. Если на оборудовании предусмотрен другой стандарт или диаметр присоединения, датчик можно устанавливать через совместимый переходник.

Где применяется PT-506

Диапазон до 16 бар делает модель практичной для:

  • систем водоснабжения
  • насосных станций
  • гидравлического оборудования
  • компрессорных установок
  • ресиверов и пневматических систем
  • систем поддержания постоянного давления
  • промышленных трубопроводов
  • технологических установок
  • автоматизированных систем контроля
  • оборудования с частотным регулированием насосов

Например, сигнал PT-506 может использоваться контроллером для автоматического запуска или регулирования насоса в зависимости от фактического давления в системе.
