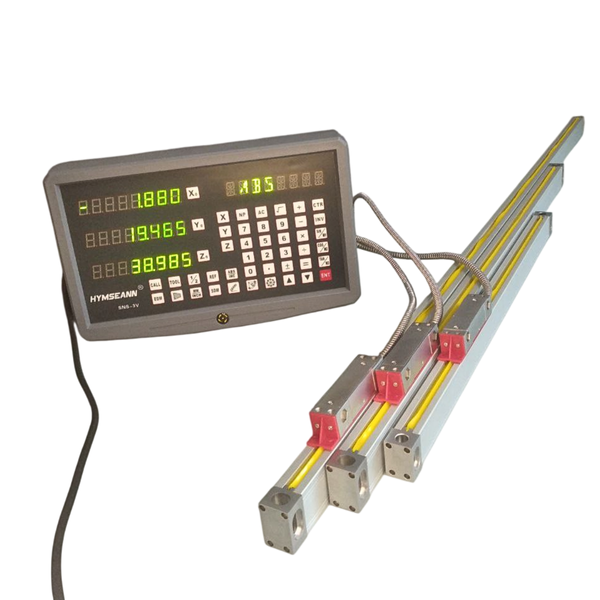

HYMSEANN SNS-3V – трехкоординатная система цифровой индикации для оснащения металлообрабатывающих станков, где необходимо контролировать перемещение трех рабочих осей с дискретностью 1 мкм или 0.001 мм. Комплект включает цифровой DRO-блок и три оптических линейных энкодера, длина которых подбирается индивидуально в соответствии с реальными ходами конкретного оборудования.
Система подходит для модернизации токарных, фрезерных, расточных, шлифовальных и других станков. После установки оператор получает независимый цифровой контроль трех координат и может видеть изменение положения подвижных узлов непосредственно во время настройки и обработки детали.
Контроль трех осей с шагом отсчета 1 мкм
SNS-3V работает одновременно с тремя оптическими линейками. Каждый энкодер устанавливается на отдельную ось и регистрирует ее линейное перемещение. Сигналы поступают в блок цифровой индикации, где преобразуются в числовые координаты.
Дискретность 0.001 мм позволяет фиксировать очень малые изменения положения. Это особенно актуально при точном позиционировании, координатном растачивании, шлифовании, чистовой обработке и других операциях, где необходим более детальный отсчет, чем в стандартных системах на 5 мкм.
Важно различать дискретность и абсолютную погрешность станка: значение 1 мкм характеризует шаг отсчета измерительной системы, тогда как фактическая точность обработки также зависит от геометрии, люфтов, жесткости и технического состояния оборудования.
Как оптический энкодер определяет координату
Линейные шкалы работают по оптическому принципу. Считывающая головка перемещается относительно измерительной шкалы вместе со столом, суппортом или другим контролируемым узлом. Сформированный электрический сигнал передается в SNS-3V, после чего текущее положение отображается на индикаторе.
Такой способ контроля не требует определять перемещение только по количеству оборотов ходового винта. Оператор получает отдельную систему отсчета, непосредственно связанную с движением установленной линейки.
Технические характеристики
|
Характеристика
|
Значение
|
|
Бренд
|
HYMSEANN
|
|
Модель УЦИ
|
SNS-3V
|
|
Тип
|
Цифровая система индикации DRO
|
|
Количество осей
|
3
|
|
Тип измерительных датчиков
|
Оптические линейные энкодеры
|
|
Количество линеек
|
3 шт.
|
|
Дискретность
|
1 мкм
|
|
Шаг отсчета
|
0.001 мм
|
|
Максимальная рабочая длина одной линейки
|
До 1000 мм
|
|
Выбор длины
|
Отдельно для каждой из трех осей
|
|
Питание системы
|
220 В
|
|
Кабели
|
С металлической защитной оплеткой
|
|
Защита линеек
|
Алюминиевые кожухи
|
|
Монтажный комплект
|
В комплекте
|
|
Основное назначение
|
Цифровой контроль трех линейных координат
|
Где целесообразно устанавливать SNS-3V
Трехосевая конфигурация позволяет использовать комплект на различном оборудовании:
- вертикальных и универсальных фрезерных станках
- токарных станках
- координатно-расточном оборудовании
- шлифовальных станках
- сверлильных станках
- координатных столах
- модернизированном промышленном оборудовании
На фрезерном станке типичной конфигурацией будет контроль X, Y и Z. Для другого оборудования линейки могут быть установлены на любые три узла с поступательным перемещением, если конструкция позволяет их корректный монтаж.
Защита линеек в рабочей зоне
Оптическая измерительная система требует правильной защиты от условий металлообработки. Именно поэтому каждая линейка комплектуется алюминиевым кожухом, который помогает изолировать измерительный узел от прямого попадания стружки и механических воздействий.
Кабели также имеют металлическую защитную оплетку. Она повышает их механическую устойчивость при прокладке вдоль корпуса станка и подвижных узлов.

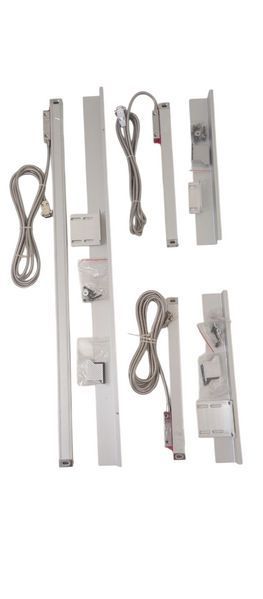

Комплектация
В комплект входят:
- блок цифровой индикации HYMSEANN SNS-3V – 1 шт.
- оптические линейные шкалы выбранной длины до 1000 мм – 3 шт.
- кабели подключения в металлической защитной оплетке – 3 шт.
- алюминиевые защитные кожухи – 3 шт.
- набор монтажных кронштейнов, уголков и металлических пластин
- комплект винтов, шайб и других крепежных элементов
- инструкция по монтажу и эксплуатации
Таким образом, покупатель получает готовый набор для создания трех независимых каналов измерения на одном станке.
Как правильно заказать длины
Перед оформлением заказа необходимо отдельно определить рабочий ход каждой оси. Нужные размеры можно указать в комментарии к заказу в простом формате:
X – 300 мм, Y – 500 мм, Z – 750 мм.
При выборе желательно учитывать не только сам ход оси, но и физическое пространство для корпуса энкодера, считывающей головки, кронштейнов и защитного кожуха.
