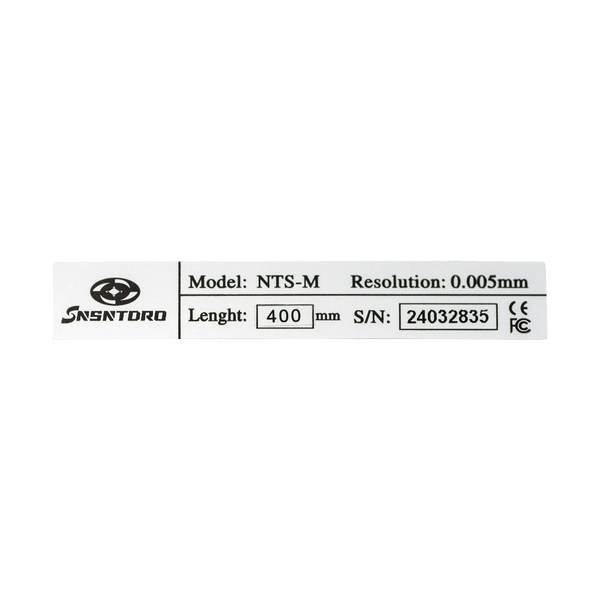

Оптическая измерительная линейка 400 мм для УЦИ (DRO), точность 5 мкм, TTL/DB9, кабель 3 м, монтажный комплект

В наличии
Артикул: 40058220
3 400 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Характеристики
Разрешение линейной оси, мкм 0.005
Довжина вимірювальної лінійки 400 мм
Описание

Оптическая линейка NTS-M используется как линейный датчик перемещения в системах цифровой индикации УЦИ DRO. Она фиксирует изменение положения суппорта, рабочего стола или другого подвижного узла станка и передает координаты на цифровой дисплей. Рабочий ход 400 мм подходит для контроля средних по длине перемещений на токарном, фрезерном, шлифовальном, сверлильном и другом металлообрабатывающем оборудовании.

Разрешение 5 мкм, или 0,005 мм, позволяет точно отслеживать подачу инструмента, устанавливать необходимую координату и контролировать размер детали без постоянного использования механических лимбов. Линейка подходит для оснащения нового станка, модернизации существующей системы измерения или замены совместимого датчика.

Измерение и передача координат

Внутри корпуса расположена оптическая шкала, относительно которой перемещается считывающая головка. Во время движения она формирует последовательность цифровых импульсов, соответствующих изменению координаты. Сигнал передается на блок УЦИ через интерфейс TTL, после чего значение перемещения отображается на экране индикатора.

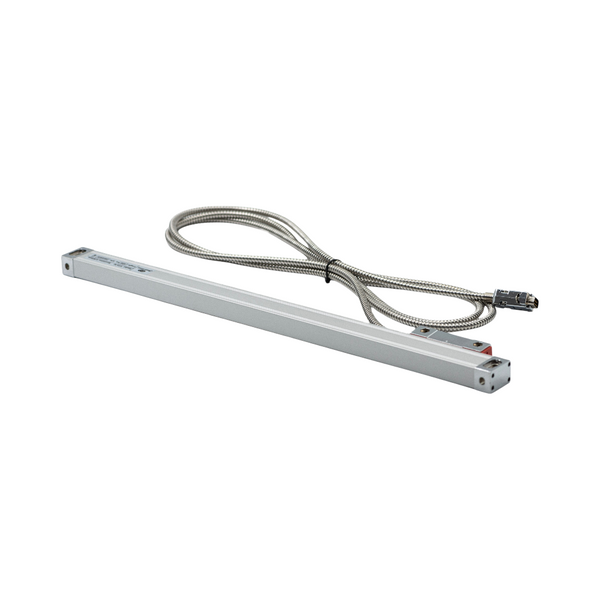

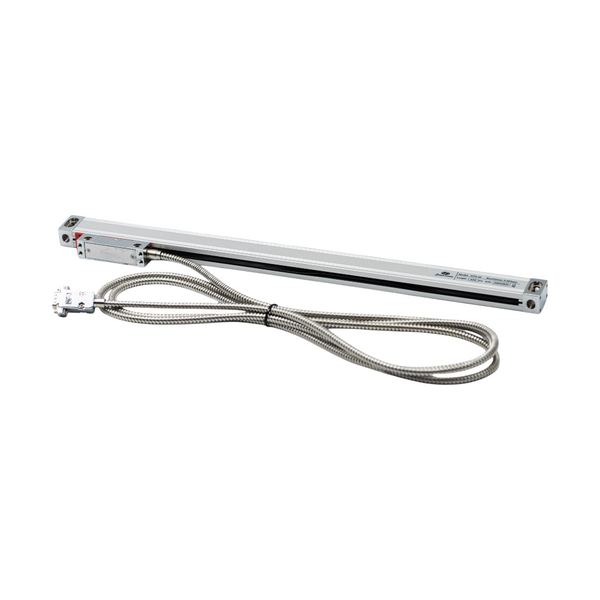

Для подключения используется разъем DB9. Кабель длиной 3 метра имеет металлическую оплетку, которая повышает его устойчивость к истиранию, перегибам, контакту со стружкой и механическим нагрузкам в рабочей зоне станка.

Конструкция и установка

Корпус линейки монтируется неподвижно вдоль контролируемой оси, а считывающая головка соединяется с подвижным узлом. В комплекте предусмотрены кронштейны, винты и другие элементы для фиксации оборудования. Защитный кожух закрывает измерительный узел от стружки, брызг смазочно-охлаждающей жидкости и случайных ударов.

При подборе места установки нужно учитывать полный размер изделия. Габаритная длина приблизительно на 140 мм превышает рабочий ход, поэтому для модели 400 мм необходима монтажная зона ориентировочно 540 мм. Дополнительное пространство требуется для считывающей головки, торцевых частей корпуса и креплений.

Практические преимущества

  • Рабочий диапазон измерения 400 мм
  • Дискретность отсчета 5 мкм
  • Отображение перемещения с шагом 0,005 мм
  • Выходной цифровой сигнал TTL
  • Подключение через стандартный разъем DB9
  • Трехметровый кабель в металлической оплетке
  • Считывающая головка и защитный кожух в комплекте
  • Готовый набор кронштейнов и крепежных элементов
  • Возможность установки на разные типы промышленных станков

Технические характеристики

Параметр

Значение

Тип изделия

Оптическая измерительная линейка

Модель

NTS-M

Назначение

Система цифровой индикации УЦИ DRO

Рабочий ход

400 мм

Разрешение

5 мкм

Шаг отображения координаты

0,005 мм

Принцип измерения

Оптический

Тип выходного сигнала

TTL

Разъем

DB9

Длина кабеля

3 м

Защита кабеля

Металлическая оплетка

Ориентировочная габаритная длина

540 мм

Защитный кожух

В комплекте

Монтажные элементы

Кронштейны и винты

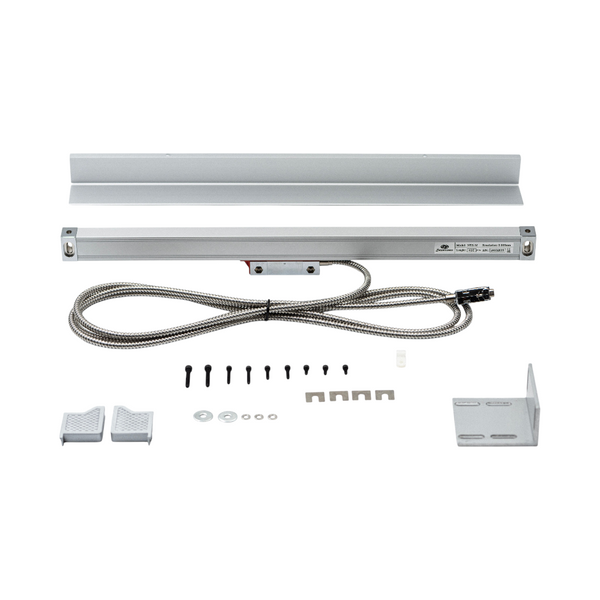

Комплектация

  • Оптическая линейка с рабочим ходом 400 мм – 1 шт.
  • Считывающая головка – 1 шт.
  • Кабель подключения 3 м в металлической оплетке – 1 шт.
  • Защитный кожух – 1 шт.
  • Кронштейны, винты и крепежные элементы – комплект
