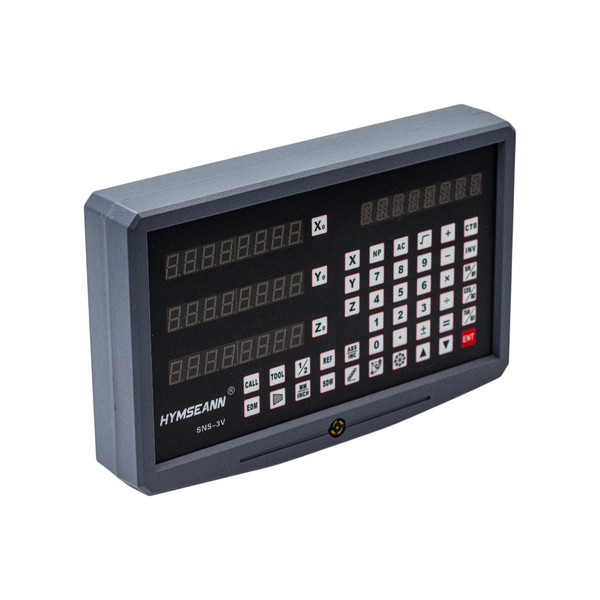

SNS-3V – это трехосевой экран цифровой индикации для станочного оборудования, предназначенный для отображения координат перемещения по осям X, Y и Z и для упрощения работы оператора во время точной механической обработки. Устройство используется как центральный блок индикации в системах с оптическими линейками и позволяет выводить на экран текущее положение узлов станка в понятном цифровом формате.
Модель ориентирована на оснащение фрезерных, токарных и расточных станков, где важны точность, повторяемость размеров и удобство работы с координатами. УЦИ такого типа устанавливают тогда, когда нужно повысить точность ручного позиционирования, упростить контроль за перемещением и сократить время на настройку во время обработки деталей.
В отличие от простых счетчиков перемещения, SNS-3V выполняет роль рабочего интерфейса оператора. Он не только показывает координаты, а и предоставляет доступ к вспомогательным функциям, которые полезны при токарной и фрезерной обработке. Именно поэтому этот блок целесообразно рассматривать как часть системы повышения точности станка, а не просто как отдельный дисплей.
Таблица характеристик
|
Характеристика
|
Значение
|
|
Модель
|
SNS-3V (3-Axis)
|
|
Тип устройства
|
Экран цифровой индикации / УЦИ / DRO
|
|
Количество осей
|
3
|
|
Оси
|
X, Y, Z
|
|

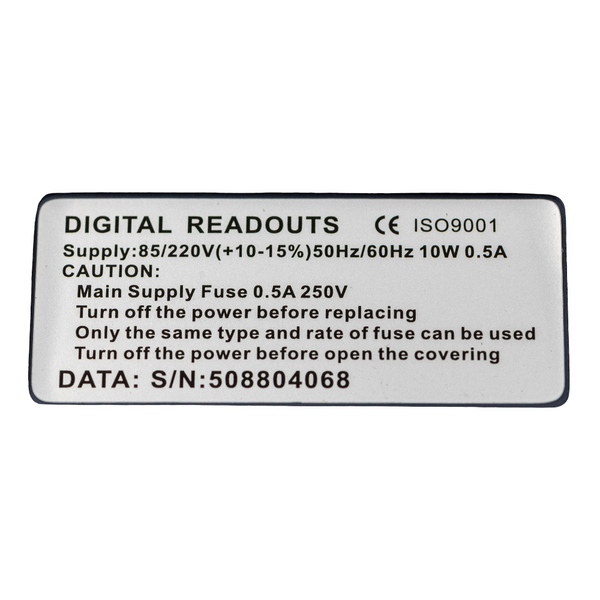

Напряжение питания
|
AC 85–260 В
|
|
Частота сети
|
50/60 Гц
|
|
Тип входного сигнала
|
TTL
|
|
Разъем подключения
|
DB9, 9-пиновый
|
|
Потребляемая мощность
|
10 Вт
|
|
Защита
|
Встроенный предохранитель
|
|
Назначение
|
Для фрезерных, токарных и расточных станков
|
Для чего нужен этот блок индикации
Основная задача SNS-3V – дать оператору точную и быстро считываемую информацию о положении станочных узлов во время работы. Это особенно важно в тех операциях, где нужно соблюдать размеры без повторных промеров, лишних подводов инструмента и ручных пересчетов. При использовании системы цифровой индикации оператор лучше контролирует процесс и быстрее переходит между этапами обработки.
Для токарного станка это означает более удобное ведение размеров по диаметру. Для фрезерного – более точное позиционирование по координатам. Для расточного – лучший контроль осевых перемещений и упрощение работы при выполнении повторяющихся операций.
Функциональные возможности

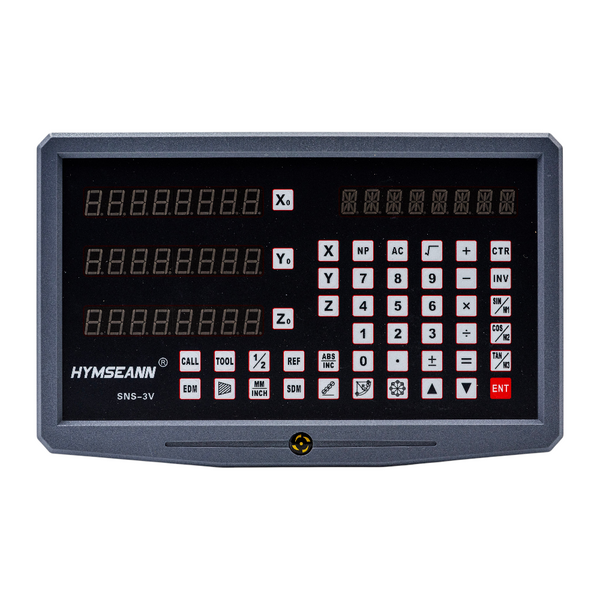

Модель SNS-3V оснащена набором функций, которые непосредственно полезны в ежедневной работе на станке. Устройство поддерживает:
- индикацию координат по трём осям;
- режимы для фрезерования, включая PCD;
- функцию линии отверстий;
- расчет дуги;
- токарные функции с переключением радиус/диаметр;
- память на 200 инструментов;
- энергонезависимую память для сохранения координат.
Такой функционал делает блок удобным не только для базового считывания положения, а и для выполнения типовых производственных задач, где нужно работать быстро, точно и без постоянного повторного ввода параметров.
Практические преимущества модели
SNS-3V дает несколько важных преимуществ в реальной работе. Во-первых, он уменьшает зависимость от ручного отсчета и механических шкал. Во-вторых, упрощает серийные операции, где нужно многократно возвращаться к одним и тем же координатам или параметрам инструмента. В-третьих, работа с цифровыми значениями значительно удобнее при более сложных переходах, чем контроль по обычным лимбам.
Для мастерской или производственного участка это означает более высокую точность, лучшую повторяемость и более предсказуемый результат при обработке деталей.
Совместимость и подключение

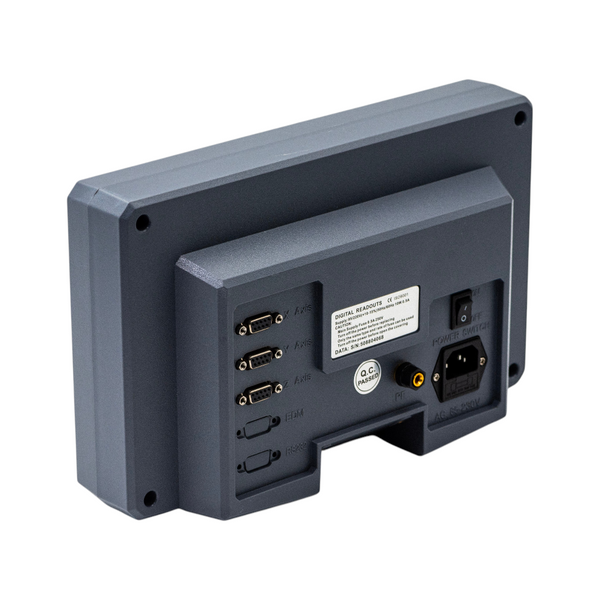

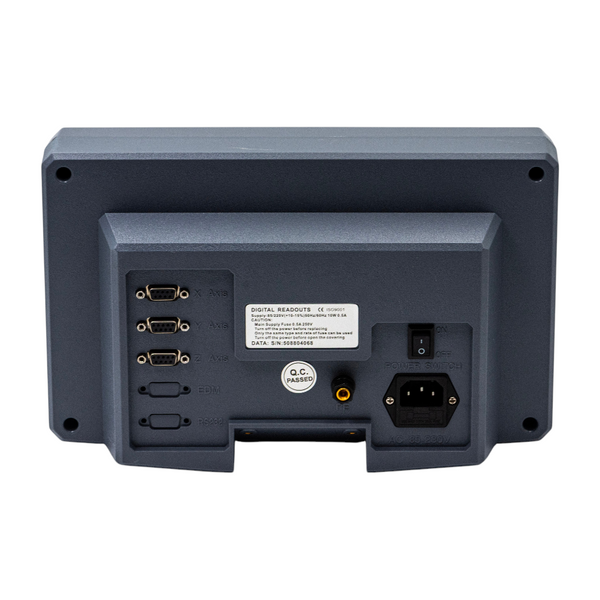

Устройство работает с оптическими линейками с TTL-сигналом и подключается через 9-пиновые разъемы DB9. Это стандартный и распространенный формат для подобных систем индикации, поэтому блок можно использовать во многих проектах модернизации станков.
Питание AC 85–260 В позволяет использовать модель в разных сетях без сложного подбора отдельного блока питания. Для пользователя это упрощает монтаж и подключение в мастерской или производственном помещении.
Комплектация

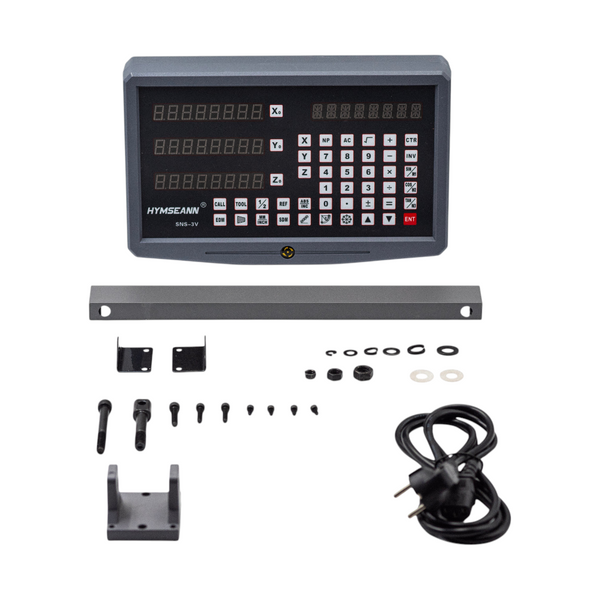

В комплект поставки входят:
- экран цифровой индикации SNS-3V – 1 шт.;
- кабель питания – 1 шт.;
- кронштейн для монтажа – 1 шт.;
- защитная планка и крепежные аксессуары.
Важно
В стандартном комплекте поставляется только основной блок индикации. Оптические линейки не входят в набор и подбираются отдельно в соответствии с типом станка, длиной хода по осям и требованиями к установке.
