Оптическая линейка 2000 мм TTL, разрешение 5 мкм, кабель 4,5 м, DB9, полный монтажный комплект

Технические характеристики

Оптическая линейка TTL 2000 мм предназначена для оборудования, где координату необходимо контролировать на большом расстоянии без потери точности цифрового отсчёта. Рабочий диапазон в 2000 мм делает модель подходящей для длинных осей промышленных станков, крупноформатных столов и механизмов, в которых суппорт, каретка или другой узел перемещается на значительное расстояние.

Линейка используется вместе с совместимой системой цифровой индикации УЦИ/DRO. Она считывает фактическое линейное перемещение и передаёт импульсный сигнал на электронный блок. Оператор видит текущую координату на дисплее и может контролировать положение узла независимо от механической шкалы самого станка.

Один энкодер для рабочего участка 2 метра

Главная особенность этой версии – измерительный ход 2000 мм. Такой диапазон позволяет перекрыть длинную ось одним датчиком, что особенно удобно на крупногабаритном оборудовании.

Полная длина линейки составляет 2150 мм. Дополнительные 150 мм приходятся на конструктивные элементы корпуса и считывающего узла, поэтому при подготовке монтажной зоны необходимо ориентироваться именно на общий габарит 2150 мм.

Модель хорошо подходит для модернизации оборудования, на котором контроль длинного перемещения по лимбам или механическим шкалам становится неудобным и требует значительного внимания оператора.

Дискретность 0,005 мм по всему рабочему диапазону

Разрешение 5 мкм, или 0,005 мм, даёт возможность регистрировать малые изменения положения даже при двухметровой длине измерения. Это важная характеристика для операций, где требуется точно вывести инструмент в заданную точку, проконтролировать величину перемещения или повторить позицию при следующем проходе.

Цифровой отсчёт особенно полезен при работе с длинными заготовками. Оператор может перемещать рабочий узел вдоль значительного участка и постоянно видеть фактическую координату, не выполняя сложных ручных расчётов.

TTL-передача данных и DB9

Для обмена с цифровой индикацией используется TTL-сигнал. Подключение выполняется через разъём DB9, что позволяет интегрировать линейку с УЦИ и другими контроллерами, поддерживающими соответствующий электрический интерфейс.

Перед установкой рекомендуется проверить совместимость конкретного блока индикации по типу сигнала и распиновке DB9. Это особенно актуально при комплектации системы компонентами разных производителей.

Штатный кабель имеет длину 4,5 м, благодаря чему дисплей можно расположить на удобном расстоянии от измерительной оси.

Защищённый корпус для станочной зоны

Основа линейки изготовлена из алюминиевого сплава. Размер профиля составляет 46 × 29 мм. Такая конструкция обеспечивает необходимую жёсткость длинного измерительного элемента и позволяет надёжно закрепить его вдоль станины или другой базовой поверхности.

Для дополнительной защиты предусмотрен металлический кожух. Он уменьшает прямой контакт линейки со стружкой, пылью и другими загрязнениями, которые возникают во время обработки.

Это важное преимущество при использовании на станках, где измерительный узел устанавливается рядом с рабочей зоной.

Для крупногабаритного оборудования

Линейка с ходом 2000 мм может применяться на:

• токарных станках с длинной станиной;
• фрезерных станках с большим столом;
• сверлильном оборудовании;
• шлифовальных станках;
• деревообрабатывающих машинах;
• промышленных координатных столах;
• длинноходных механизмах позиционирования;
• оборудовании, которое модернизируется системой УЦИ/DRO.

Полный набор для монтажа

Комплектация подобрана так, чтобы после выбора соответствующей системы цифровой индикации линейку можно было установить на оборудование без отдельного поиска основных монтажных деталей.

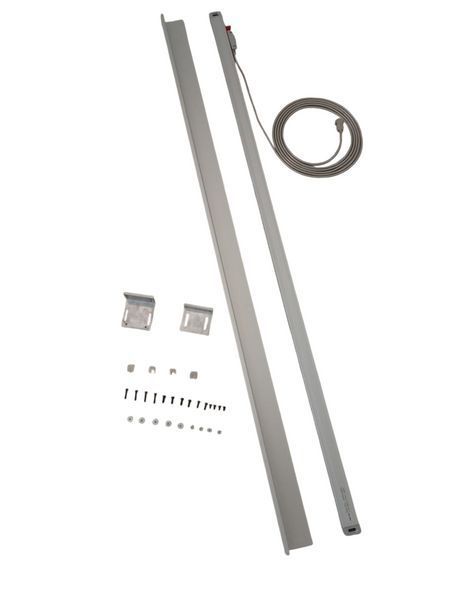

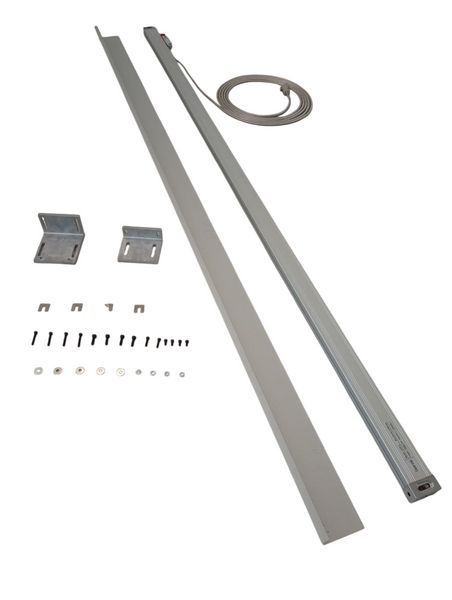

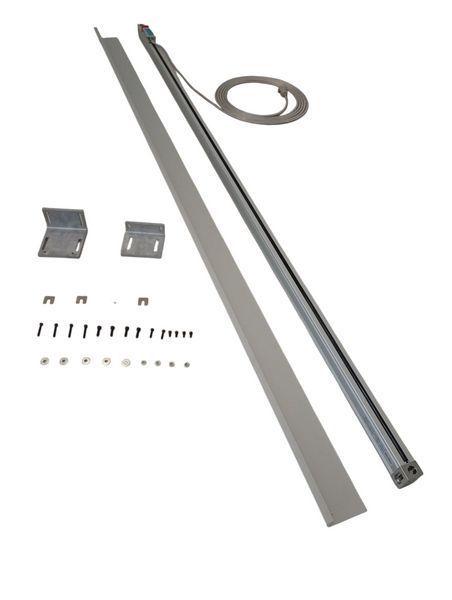

В комплект входят:

• оптическая линейка TTL 2000 мм;
• защитный металлический кожух;
• кабель подключения длиной 4,5 м с DB9;
• монтажные кронштейны;
• комплект крепления.
