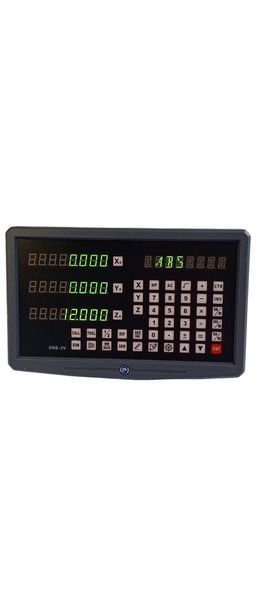

SNS-3V – це трьохосьовий екран цифрової індикації для верстатного обладнання, призначений для відображення координат переміщення по осях X, Y та Z і для спрощення роботи оператора під час точної механічної обробки. Пристрій використовується як центральний блок індикації в системах з оптичними лінійками та дозволяє виводити на екран поточне положення вузлів верстата у зрозумілому цифровому форматі.
Модель орієнтована на оснащення фрезерних, токарних і розточувальних верстатів, де важливі точність, повторюваність розмірів і зручність роботи з координатами. ПЦІ такого типу встановлюють тоді, коли потрібно підвищити точність ручного позиціонування, спростити контроль за переміщенням та скоротити час на налаштування під час обробки деталей.
На відміну від простих лічильників переміщення, SNS-3V виконує роль робочого інтерфейсу оператора. Він не лише показує координати, а й надає доступ до допоміжних функцій, які корисні під час токарної та фрезерної обробки. Саме тому цей блок доцільно розглядати як частину системи підвищення точності верстата, а не просто як окремий дисплей.
Таблиця характеристик
|
Характеристика
|
Значення
|
|
Модель
|
SNS-3V (3-Axis)
|
|
Тип пристрою
|
Пристрій цифрової індикації / УЦИ / ПЦІ
|
|
Кількість осей
|
3
|
|
Осі
|
X, Y, Z
|
|
Напруга живлення
|
AC 85–260 В
|
|
Частота мережі
|
50/60 Гц
|
|
Тип вхідного сигналу
|
TTL
|
|
Роз’єм підключення
|
DB9, 9-піновий
|
|
Споживана потужність
|
10 Вт
|
|
Захист
|
Вбудований запобіжник
|
|
Призначення
|
Для фрезерних, токарних і розточувальних верстатів
|
Для чого потрібен цей блок індикації
Основна задача SNS-3V – дати оператору точну та швидко зчитувану інформацію про положення верстатних вузлів під час роботи. Це особливо важливо в тих операціях, де потрібно дотримуватися розмірів без повторних промірів, зайвих підводів інструмента та ручних перерахунків. При використанні системи цифрової індикації оператор краще контролює процес і швидше переходить між етапами обробки.
Для токарного верстата це означає зручніше ведення розмірів по діаметру . Для фрезерного – точніше позиціонування по координатах. Для розточувального – кращий контроль осьових переміщень і спрощення роботи при виконанні повторюваних операцій.
Функціональні можливості
Модель SNS-3V оснащена набором функцій, які безпосередньо корисні в щоденній роботі на верстаті. Пристрій підтримує:
- індикацію координат по трьох осях;
- режими для фрезерування, включаючи PCD;
- функцію лінії отворів;
- розрахунок дуги;
- токарні функції з перемиканням радіус/діаметр;
- пам’ять на 200 інструментів;
- енергонезалежну пам’ять для збереження координат.
Такий функціонал робить блок зручним не лише для базового зчитування положення, а й для виконання типових виробничих задач, де потрібно працювати швидко, точно і без постійного повторного введення параметрів.
Практичні переваги моделі
SNS-3V дає кілька важливих переваг у реальній роботі. По-перше, він зменшує залежність від ручного відліку та механічних шкал. По-друге, спрощує серійні операції, де потрібно багаторазово повертатися до одних і тих самих координат або параметрів інструмента. По-третє, робота з цифровими значеннями значно зручніша при складніших переходах, ніж контроль по звичайних лимбах.
Для майстерні або виробничої дільниці це означає вищу точність, кращу повторюваність і більш передбачуваний результат при обробці деталей.
Сумісність і підключення
Пристрій працює з оптичними лінійками з TTL-сигналом і підключається через 9-пінові роз’єми DB9. Це стандартний і поширений формат для подібних систем індикації, тому блок можна використовувати в багатьох проєктах модернізації верстатів.
Живлення AC 85–260 В дозволяє використовувати модель у різних мережах без складного підбору окремого блока живлення. Для користувача це спрощує монтаж і підключення в майстерні або виробничому приміщенні.
Комплектація

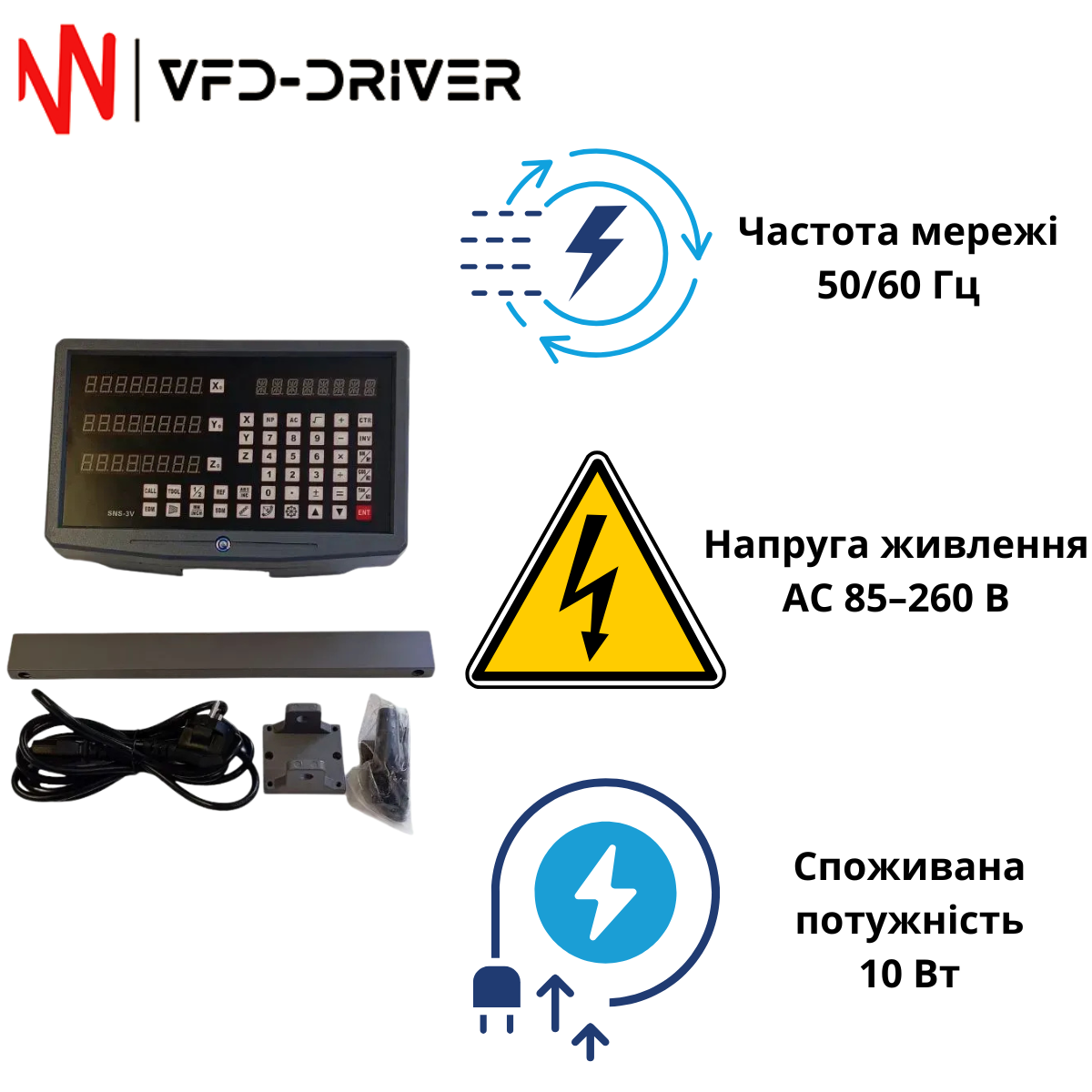

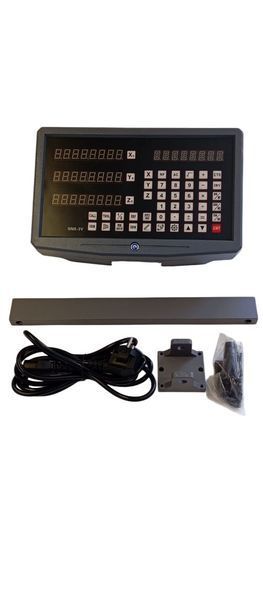

У комплект постачання входять:
- екран цифрової індикації SNS-3V – 1 шт.;
- кабель живлення – 1 шт.;
- кронштейн для монтажу – 1 шт.;
- захисна планка та кріпильні аксесуари.
Важливо
У стандартному комплекті постачається лише основний блок індикації. Оптичні лінійки не входять до набору і підбираються окремо відповідно до типу верстата, довжини ходу по осях і вимог до встановлення.
