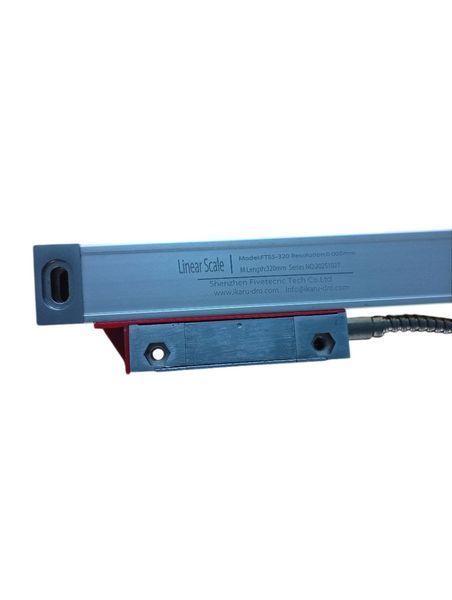

Оптична лінійка FTS5-320 (320 мм), дискретність 5 мкм, для верстатів ЧПК та УЦІ

В наявності
Артикул: 30058220
3 300 грн
Увійдіть на сайт щоб
додати товар в список бажань
%
Увійти для відображення накопичувальної знижки
Характеристики
Первинні вимірювальні перетворювачі Абсолютні
Роздільна здатність лінійної осі, мкм 0.005
длина перемещения 320 мм
Країна виробник Китай
Опис

FTS5-320 – це оптична вимірювальна лінійка абсолютного типу, призначена для точного контролю лінійних переміщень на металообробному обладнанні. Модель із робочою довжиною 320 мм та дискретністю 5 мкм використовується у складі систем ПЦІ та на верстатах ЧПК, де потрібне стабільне зчитування координат, висока повторюваність та коректна передача положення рухомих вузлів.

Ця лінійка підходить для встановлення на токарні, фрезерні та розточувальні верстати, а також для модернізації машин, які вже працюють у виробництві, але потребують точнішого контролю переміщення по осі. Формат 320 мм робить модель зручною для компактних та середньорозмірних робочих зон, де важлива точність позиціонування без перевантаження конструкції зайвими габаритами.

Таблиця характеристик

Характеристика

Значення

Модель

FTS5-320

Тип виробу

Оптична вимірювальна лінійка / лінійний енкодер

Тип первинного перетворювача

Абсолютний

Робоча довжина вимірювання

320 мм

Дискретність

0,005 мм / 5 мкм

Тип сигналу

TTL

Роз’єм

DB9, 9-піновий

Кабель

Гнучкий, у металевому обплетенні

Виробник

Fivetechno (Shenzhen Fivetechno Tech Co., Ltd.)

Призначення

Для верстатів ЧПК та систем УЦІ

Для чого використовується

Основне завдання FTS5-320 – передавати в систему індикації або керування точні дані про переміщення вузла по лінійній осі. Для верстатів це означає кращий контроль координат, вищу точність при позиціонуванні та більш зручну роботу під час повторюваних операцій. Якщо обладнання працює з цифровою індикацією або інтегроване в систему ЧПК, така лінійка допомагає підвищити стабільність результату та зменшити похибки ручного відліку.

У практичному використанні це особливо важливо при обробці деталей, де навіть невелике відхилення по осі може вплинути на посадку, геометрію або якість готового виробу. Саме тому моделі з кроком 5 мкм залишаються актуальними для точних металообробних задач.

Особливості моделі

На відміну від спрощених датчиків переміщення, FTS5-320 орієнтована на верстатне застосування. Вона поєднує достатню точність, промисловий формат підключення та механічний захист, необхідний для роботи в цехових умовах.

Ключові особливості:

  • абсолютний принцип вимірювання;
  • висока роздільна здатність 5 мкм;
  • сумісність із системами УЦИ та контролерами ЧПК;
  • стандартний сигнал TTL;
  • підключення через DB9;
  • кабель у металевому обплетенні для кращого захисту;
  • придатність до монтажу на металообробні верстати.

Переваги для верстатного обладнання

Для оператора або сервісного інженера така лінійка дає кілька практичних переваг. По-перше, з’являється точніше зчитування лінійного переміщення. По-друге, система краще підходить для модернізації обладнання з цифровою індикацією. По-третє, механічно захищений кабель краще переносить роботу в середовищі, де є вібрація, стружка та регулярне переміщення вузлів.

Модель FTS5-320 доцільно використовувати там, де потрібна не умовна індикація, а повноцінний вимірювальний елемент для точної верстатної роботи.

Комплектація

У комплект постачання входять:

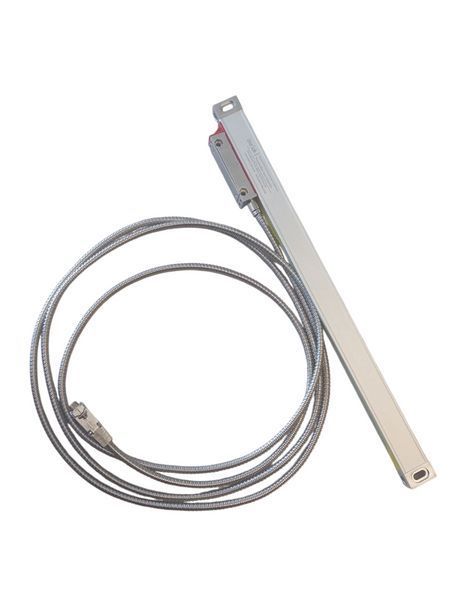

  • оптична лінійка FTS5-320 з кабелем – 1 шт.;
  • захисний алюмінієвий кожух L-подібний – 1 шт.;
  • сталевий монтажний кронштейн Г-подібний – 1 шт.;
  • захисні пластикові заглушки – 2 шт.;
  • кріпильний комплект: гвинти, шайби, дистанційні втулки.

Сумісність і монтаж

Лінійка сумісна з більшістю систем цифрової індикації (ПЦІ) та з контролерами ЧПК, які працюють із TTL-сигналом. Перед встановленням слід перевірити тип входу на вашому блоці індикації або контролері, довжину потрібного ходу та особливості кріплення на конкретному верстаті. Правильно підібрана лінійка забезпечує стабільне зчитування координат і коректну роботу вимірювальної системи.
