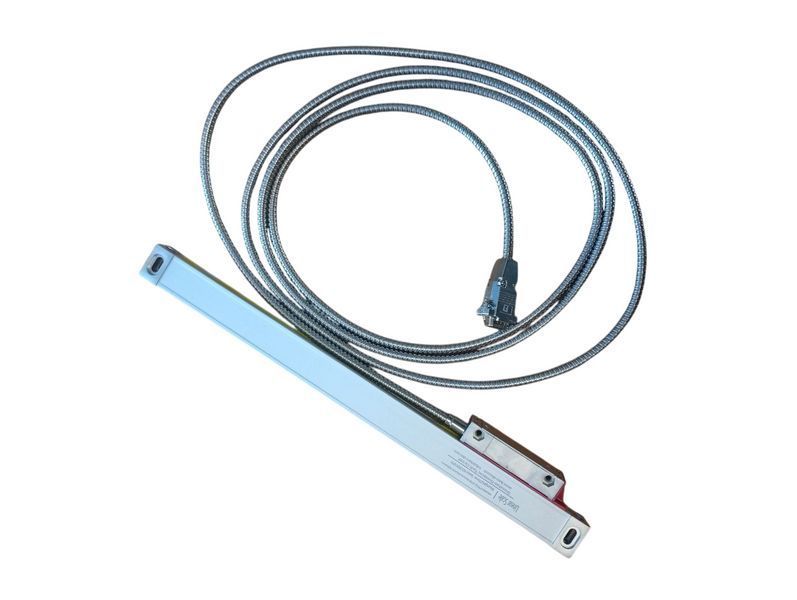

Оптична лінійка енкодер Fivetecnc FTS5-270, 270 мм, 5 мкм (0.005 мм)

В наявності
Артикул: 25058220
3 250 грн
Увійдіть на сайт щоб
додати товар в список бажань
%
Увійти для відображення накопичувальної знижки
Характеристики
Первинні вимірювальні перетворювачі Абсолютні
Роздільна здатність лінійної осі, мкм 0.005
длина перемещения 270 мм
Країна виробник Китай
Опис

Fivetecnc FTS5-270 – це оптична лінійка для точного вимірювання лінійного переміщення на верстатному та промисловому обладнанні. Модель розрахована на робочий хід 270 мм і має роздільну здатність 5 мкм, що робить її придатною для систем, де важливі стабільне зчитування координат, акуратне позиціонування та повторюваність результату під час обробки деталей.

Лінійка використовується як вимірювальний елемент у складі систем цифрової індикації та верстатних вимірювальних комплексів. Вона підходить для модернізації токарних, фрезерних та іншого типу металообробних верстатів, де потрібно отримати точні дані про переміщення вузла по осі без ручного відліку або приблизного контролю положення.

Таблиця характеристик

Характеристика

Значення

Бренд

Fivetecnc

Модель

FTS5-270

Тип виробу

Оптична лінійка / лінійний енкодер

Тип первинного перетворювача

Абсолютний

Робоча довжина вимірювання (ML)

270 мм

Загальна довжина корпусу

390 мм

Роздільна здатність

0.005 мм / 5 мкм

Тип сигналу

TTL

Довжина кабелю

3 м

Кабель

У захисному металевому обплетенні

Матеріал корпусу

Алюмінієвий сплав

Захист

Від пилу та вологи

Країна виробник

Китай

Для чого призначена ця лінійка

FTS5-270 застосовується для точного відстеження переміщення по лінійній осі в металорізальному та промисловому обладнанні. У реальній роботі це означає, що оператор або система індикації отримують точні дані про положення рухомого вузла – столу, каретки, супорта або іншого елемента верстата.

Для обладнання, де обробка пов’язана з витримуванням розмірів, така лінійка є важливим компонентом. Вона дозволяє зменшити похибки, спростити контроль координат і підвищити точність виконання операцій. Особливо це корисно при серійному повторенні одних і тих самих переходів, коли стабільність показань має прямий вплив на результат.

Особливості моделі

На відміну від універсальних описів подібних лінійок, FTS5-270 варто розглядати як конкретне рішення для осей із ходом 270 мм, де потрібен компактний формат, але без втрати точності. Такий розмір часто зручний для невеликих і середніх вузлів верстата, де важливо не перевантажувати конструкцію зайвою довжиною корпусу.

Технічно модель базується на оптичному принципі вимірювання зі скляною шкалою, що забезпечує точніше зчитування переміщення у порівнянні з грубішими методами контролю. Роздільна здатність 5 мкм дозволяє використовувати лінійку в задачах, де важливі точні переміщення та коректне зчитування координат без значних відхилень.

Переваги для встановлення на верстат

У практичному монтажі Fivetecnc FTS5-270 цікава тим, що поєднує точність, придатність до промислового середовища та зручну комплектацію. Металеве обплетення кабелю краще захищає його від механічних впливів, а корпус з алюмінієвого сплаву підходить для роботи в умовах пилу, стружки та щоденного виробничого навантаження.

До основних переваг моделі належать:

  • робоча довжина 270 мм для компактних і середніх осей;
  • точність з дискретністю 0.005 мм;
  • TTL-вихід для сумісності з цифровими системами індикації;
  • кабель 3 м у металевому захисному обплетенні;
  • алюмінієвий корпус;
  • придатність для роботи у верстатному середовищі.

Сумісність

Лінійка сумісна із системами цифрової індикації (ПЦІ/УЦИ/DRO), які працюють із TTL-сигналом. Це робить її зручною для модернізації вже наявного обладнання, якщо блок індикації або контролер підтримує відповідний тип входу.

Перед встановленням важливо перевірити не лише електричну сумісність, а й механічні параметри: хід осі, доступний простір під монтаж, загальну довжину корпусу 390 мм та спосіб встановлення кронштейнів.

Комплектація

У комплект постачання входять:

  • оптична лінійка FTS5-270;
  • захисний кожух;
  • комплект монтажних кронштейнів;
  • комплект кріплень для монтажу;
