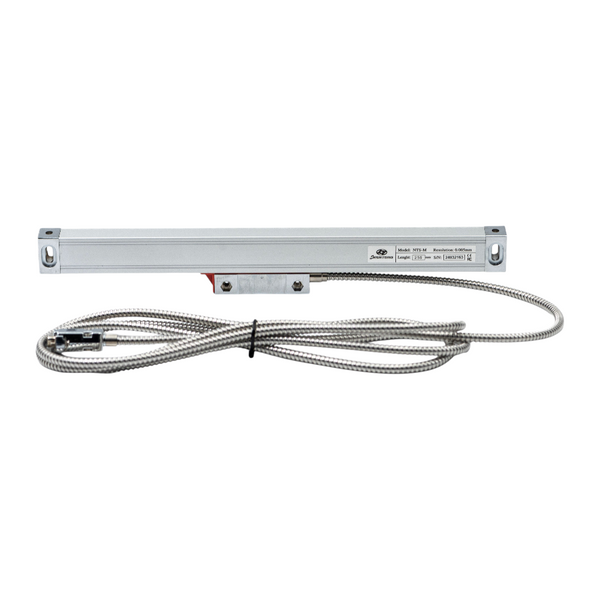

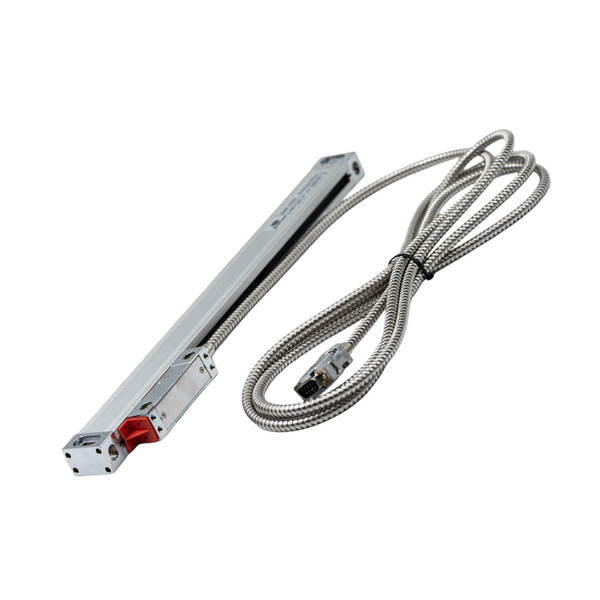

Оптическая линейка энкодер Fivetecnc FTS5-270, 270 мм, 5 мкм (0.005 мм)

В наличии
Артикул: 25058220
3 250 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Характеристики
Длина перемещения 270 мм
Страна производитель Китай
Первичные измерительные преобразователи Абсолютные
Разрешение линейной оси, мкм 0.005
Описание

Fivetecnc FTS5-270 – это оптическая линейка для точного измерения линейного перемещения на станочном и промышленном оборудовании. Модель рассчитана на рабочий ход 270 мм и имеет разрешающую способность 5 мкм, что делает ее пригодной для систем, где важны стабильное считывание координат, аккуратное позиционирование и повторяемость результата при обработке деталей.

Линейка используется как измерительный элемент в составе систем цифровой индикации и станочных измерительных комплексов. Она подходит для модернизации токарных, фрезерных и другого типа металлообрабатывающих станков, где необходимо получать точные данные о перемещении узла по оси без ручного отсчета или приблизительного контроля положения.

Таблица характеристик

Характеристика

Значение

Бренд

Fivetecnc

Модель

FTS5-270

Тип изделия

Оптическая линейка / линейный энкодер

Тип первичного преобразователя

Абсолютный

Рабочая длина измерения (ML)

270 мм

Общая длина корпуса

390 мм

Разрешающая способность

0.005 мм / 5 мкм

Тип сигнала

TTL

Длина кабеля

3 м

Кабель

В защитной металлической оплетке

Материал корпуса

Алюминиевый сплав

Защита

От пыли и влаги

Страна производитель

Китай

Для чего предназначена эта линейка

FTS5-270 применяется для точного отслеживания перемещения по линейной оси в металлорежущем и промышленном оборудовании. В реальной работе это означает, что оператор или система индикации получают точные данные о положении движущегося узла – стола, каретки, суппорта или другого элемента станка.

Для оборудования, где обработка связана с выдерживанием размеров, такая линейка является важным компонентом. Она позволяет уменьшить погрешности, упростить контроль координат и повысить точность выполнения операций. Особенно это полезно при серийном повторении одних и тех же переходов, когда стабильность показаний напрямую влияет на результат.

Особенности модели

В отличие от универсальных описаний подобных линеек, FTS5-270 стоит рассматривать как конкретное решение для осей с ходом 270 мм, где нужен компактный формат, но без потери точности. Такой размер часто удобен для небольших и средних узлов станка, где важно не перегружать конструкцию лишней длиной корпуса.

Технически модель основана на оптическом принципе измерения со стеклянной шкалой, что обеспечивает более точное считывание перемещения по сравнению с более грубыми методами контроля. Разрешающая способность 5 мкм позволяет использовать линейку в задачах, где важны точные перемещения и корректное считывание координат без значительных отклонений.

Преимущества для установки на станок

В практическом монтаже Fivetecnc FTS5-270 интересна тем, что сочетает точность, пригодность к промышленной среде и удобную комплектацию. Металлическая оплетка кабеля лучше защищает его от механических воздействий, а корпус из алюминиевого сплава подходит для работы в условиях пыли, стружки и ежедневной производственной нагрузки.

К основным преимуществам модели относятся:

  • рабочая длина 270 мм для компактных и средних осей;
  • точность с дискретностью 0.005 мм;
  • TTL-выход для совместимости с цифровыми системами индикации;
  • кабель 3 м в металлической защитной оплетке;
  • алюминиевый корпус;
  • пригодность для работы в станочной среде.

Совместимость

Линейка совместима с системами цифровой индикации (ПЦІ/УЦИ/DRO), работающими с TTL-сигналом. Это делает ее удобной для модернизации уже имеющегося оборудования, если блок индикации или контроллер поддерживает соответствующий тип входа.

Перед установкой важно проверить не только электрическую совместимость, но и механические параметры: ход оси, доступное пространство под монтаж, общую длину корпуса 390 мм и способ установки кронштейнов.

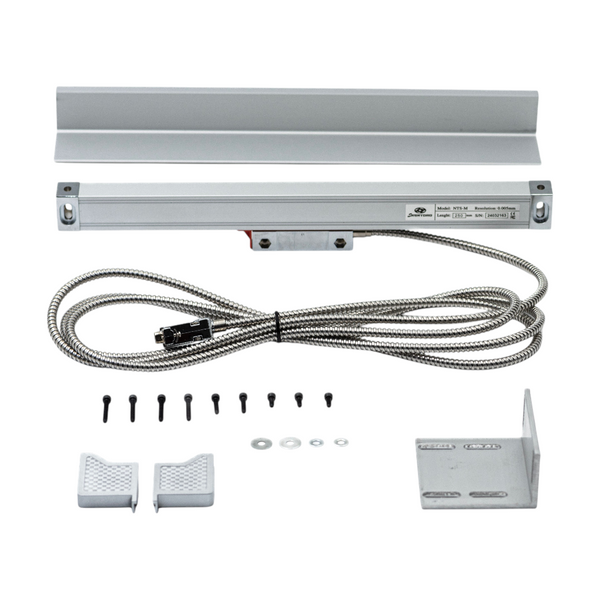

Комплектация

В комплект поставки входят:

  • оптическая линейка FTS5-270;
  • защитный кожух;
  • комплект монтажных кронштейнов;
  • комплект крепежа для монтажа;
  • технический паспорт.
