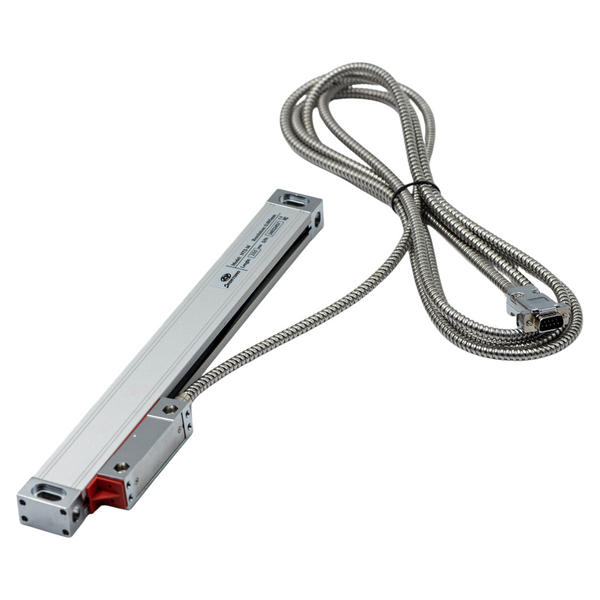

SNSNTDRO NTS-M – это линейный оптический энкодер для точного измерения перемещения по оси на металлообрабатывающем и промышленном оборудовании. Модель рассчитана на рабочий ход 200 мм и обеспечивает разрешение 0.005 мм (5 мкм), что позволяет использовать ее в системах, где требуются стабильный контроль координат, точное позиционирование и повторяемость результата при настройке или обработке деталей.
Линейка устанавливается на станки и другие механизмы, где необходимо преобразовывать линейное перемещение в цифровой сигнал для дальнейшей передачи в систему индикации. Такой формат особенно полезен при модернизации токарных, фрезерных, сверлильных и других машин, где оператору или системе управления нужно видеть реальное перемещение узла без погрешностей, характерных для грубого механического отсчета.
Таблица характеристик
|
Характеристика
|
Значение
|
|
Бренд
|
SNSNTDRO
|
|
Модель
|
NTS-M
|
|
Тип изделия
|
Оптическая линейка / линейный энкодер
|
|
Тип первичного преобразователя
|
Абсолютный
|
|
Рабочая длина измерения (ML)
|
200 мм
|
|
Общая длина корпуса
|
340 мм
|
|
Разрешение
|
0.005 мм / 5 мкм
|
|
Тип сигнала
|
TTL
|
|
Длина кабеля
|
3 м
|
|
Кабель
|
В металлической оплетке
|
|
Материал корпуса
|
Алюминиевый сплав
|
|
Защита
|
От пыли и влаги
|
|
Страна производитель
|
Китай
|
Для каких задач подходит
SNSNTDRO NTS-M целесообразно использовать в тех случаях, когда нужно точно контролировать короткий или средний ход по оси. Рабочая длина 200 мм делает модель удобной для установки на компактные станки, поперечные салазки, небольшие столы, суппорты, вспомогательные оси и другие узлы, где не требуется длинная шкала, но важна высокая точность считывания.
В производственной практике такая линейка помогает:
- контролировать перемещение по оси в цифровом формате;
- повысить точность настройки;
- упростить повторяющиеся операции;
- снизить вероятность ошибки при подводе инструмента;
- улучшить стабильность результата при серийной обработке.
Конструкция и особенности модели
Линейка выполнена на основе оптического датчика со стеклянной шкалой, что обеспечивает точное считывание перемещения и стабильную передачу данных в систему индикации. Для станочного оборудования это важно, поскольку система должна работать не только точно, но и предсказуемо в условиях вибрации, стружки и ежедневной механической нагрузки.
Корпус изготовлен из алюминиевого сплава, что повышает жесткость конструкции и защищает внутренние элементы от внешнего воздействия. Дополнительным преимуществом является кабель длиной 3 м в металлической оплетке, который лучше приспособлен к промышленной среде, чем обычный незащищенный провод.
Преимущества в реальной эксплуатации
Модель NTS-M интересна не только своими цифрами в характеристиках, но и практическим балансом между точностью, компактностью и пригодностью к станочному монтажу. Ее можно рассматривать как рабочий элемент для систем ПЦІ, УЦИ, DRO, где требуется именно TTL-сигнал и где важно получить стабильное считывание без лишних компромиссов.
К сильным сторонам модели относятся:
- разрешение 5 мкм для точных координатных задач;
- рабочий ход 200 мм для компактных и средних узлов;
- совместимость с цифровыми системами индикации;
- механически защищенный кабель;
- жесткий металлический корпус;
- пригодность для модернизации существующих станков.
Совместимость с системами индикации
Линейка работает с устройствами цифровой индикации и контроллерами, поддерживающими TTL-вход. Это позволяет использовать ее в составе систем ПЦІ / УЦИ / DRO, если блок индикации или управления рассчитан на соответствующий тип сигнала. Перед покупкой желательно проверить тип входа вашего индикатора, длину оси и возможность установки корпуса с учетом общей длины 340 мм.
Комплектация
В комплект поставки входят:
- оптическая линейка NTS-M;
- защитный кожух;
- кронштейн;
- металлические крепления для монтажа; .
Где эта модель будет наиболее уместна
SNSNTDRO NTS-M – хороший выбор для тех, кто модернизирует станок под цифровую индикацию, собирает измерительную систему для промышленного узла или заменяет штатную линейку в уже работающем оборудовании. Модель подойдет для мастерских, инструментальных участков, ремонтных зон и производственных цехов, где нужен точный контроль линейного перемещения в пределах 200 мм.
