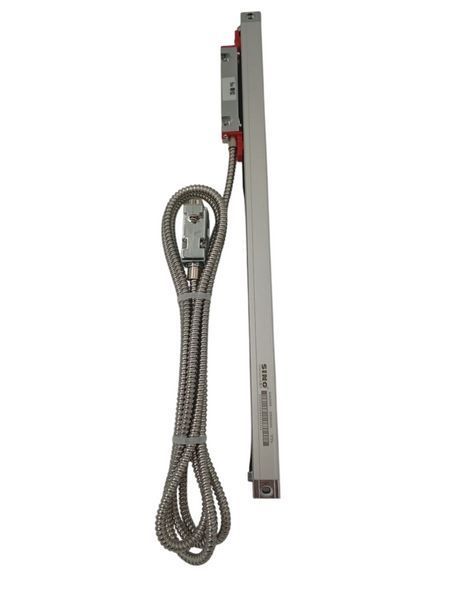

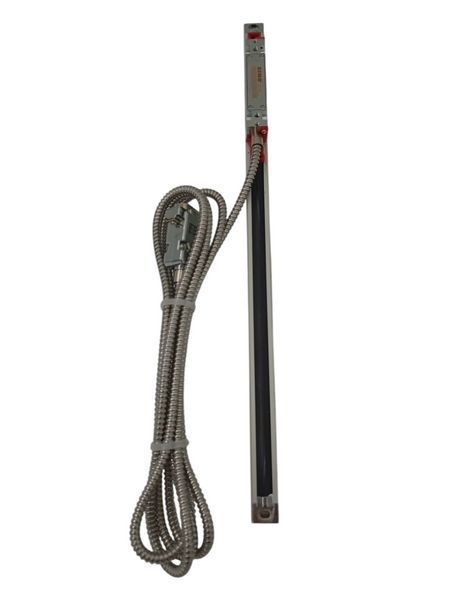

Линейный оптический энкодер 250 мм, SINO KA200 TTL интерфейс, DB9, корпус 16 х 16 мм

В наличии
Артикул: 100025258220
8 000 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Характеристики
Разрешение линейной оси, мкм 0.005
Довжина вимірювальної лінійки 250 мм
Описание

Технические характеристики

Характеристика

Значение

Производитель

SINO

Модель

KA200

Тип устройства

Линейный оптический энкодер

Рабочий ход

250 мм

Габаритная длина

350 мм

Размер корпуса

16 × 16 мм

Разрешение

5 мкм / 0,005 мм

Тип интерфейса

TTL

Разъём подключения

DB9

Длина кабеля

2 м

Назначение

Контроль линейного перемещения

Сфера использования

Станки, координатные столы, системы позиционирования



SINO KA200 250 мм – линейный оптический энкодер для оснащения станков и промышленных механизмов цифровой системой контроля перемещения. Его главная особенность – сочетание рабочего диапазона 250 мм с миниатюрным профилем корпуса 16 × 16 мм. Такая конструкция позволяет установить измерительный модуль в местах, где для стандартной оптической линейки недостаточно пространства.

Энкодер регистрирует изменение положения подвижного узла и передаёт полученные импульсы через TTL-интерфейс на совместимый блок цифровой индикации или систему управления. Оператор получает точное цифровое значение координаты и может контролировать перемещение стола, суппорта, каретки или другой оси без ручного отсчёта по механической шкале.

250 мм рабочего хода при длине корпуса 350 мм

Измерительный диапазон модели составляет 250 мм, а фактическая габаритная длина – 350 мм. Разница между этими значениями связана с конструкцией считывающей головки и концевых частей энкодера.

При подготовке места установки стоит ориентироваться именно на полные 350 мм. Это позволит правильно рассчитать положение кронштейнов, обеспечить свободное движение контролируемой оси и избежать контакта корпуса с другими деталями станка.

Формат 250 мм особенно удобен для средних по длине перемещений, где коротких шкал уже недостаточно, а применение крупногабаритного энкодера создаёт лишние сложности при монтаже.

Профиль 16 × 16 мм – больше свободы для конструктора

Корпус KA200 имеет сечение всего 16 × 16 мм. Это одно из наиболее важных преимуществ модели при дооснащении компактных станков.

Небольшой профиль позволяет расположить энкодер ближе к контролируемой оси, уменьшить выступание измерительной системы за контуры оборудования и подобрать оптимальное место даже в плотно скомпонованном механизме. Это актуально при модернизации станков, конструкция которых изначально не предусматривала монтаж электронной системы отсчёта координат.

Где можно использовать SINO KA200 250 мм

Линейный энкодер подходит для контроля перемещения на:

  • токарных станках;
  • фрезерном оборудовании;
  • шлифовальных станках;
  • сверлильных станках;
  • координатных столах;
  • механизмах точной подачи;
  • автоматизированных установках;
  • измерительном и специализированном промышленном оборудовании.

Особенно эффективно модель раскрывает свои преимущества там, где необходимо получить 250 мм цифрового контроля координаты, но монтажная зона имеет существенные ограничения по высоте и ширине.

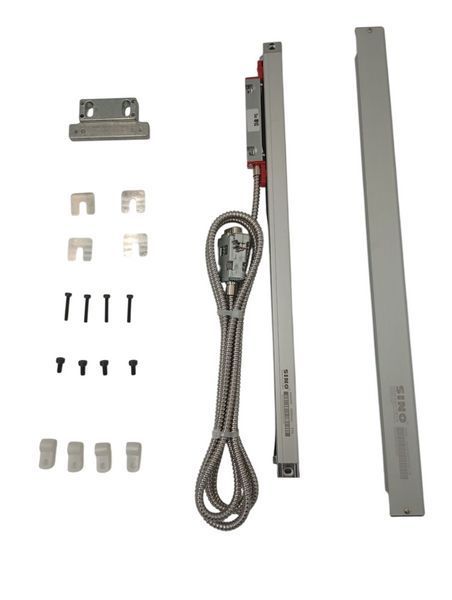

Что входит в комплект

  • линейный оптический энкодер SINO KA200 250 мм;
  • кабель подключения DB9 длиной 2 м;
  • монтажные кронштейны;
  • комплект крепёжных элементов.

Удачный выбор для модернизации ограниченного монтажного пространства

SINO KA200 250 мм стоит выбирать тогда, когда обычная полноразмерная оптическая шкала мешает компоновке оборудования. Профиль 16 × 16 мм значительно расширяет возможности монтажа, при этом энкодер сохраняет рабочий диапазон 250 мм и разрешение 5 мкм.

TTL-интерфейс, DB9-подключение и готовый монтажный комплект позволяют использовать модель для построения или обновления системы цифровой индикации. Это компактный измерительный компонент для задач, где каждый миллиметр монтажного пространства имеет значение, а точность определения координаты остаётся одним из ключевых параметров оборудования.
