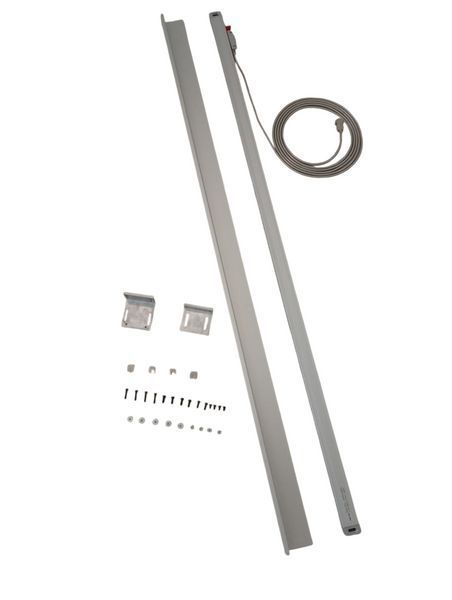

Оптическая линейка 1600 мм TTL, разрешение 5 мкм, кабель 4,5 м, DB9, полный монтажный комплект

В наличии
Артикул: 150058220
29 000 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Характеристики
Разрешение линейной оси, мкм 0.005
Довжина вимірювальної лінійки 1600 мм
Описание

Таблица характеристик

Параметр

Значение

Тип устройства

Оптическая измерительная линейка

Измерительный ход

1600 мм

Общая длина

1750 мм

Разрешение

5 мкм / 0,005 мм

Выходной сигнал

TTL

Разъём подключения

DB9

Длина кабеля

4,5 м

Размеры корпуса

46 × 29 мм

Материал корпуса

Алюминиевый сплав

Дополнительная защита

Металлический кожух

Назначение

Контроль линейного перемещения

Совместимость

УЦИ/DRO с соответствующим TTL-интерфейсом



Оптическая линейка 1600 мм TTL, разрешение 5 мкм, кабель 4,5 м, DB9, полный монтажный комплект

На крупном станке точность зависит не только от механики, но и от того, насколько корректно оператор контролирует фактическое положение подвижного узла. Оптическая линейка TTL с диапазоном измерения 1600 мм даёт возможность получать цифровые данные о перемещении стола, суппорта или каретки и использовать их в совместимой системе УЦИ/DRO.

Модель рассчитана на длинные рабочие оси, поэтому может применяться на металлообрабатывающем, деревообрабатывающем и другом промышленном оборудовании. Разрешение 5 мкм (0,005 мм) позволяет системе регистрировать малые изменения координаты даже при значительном общем ходе.

1600 мм измерения без разрыва рабочего диапазона

Полезный ход линейки составляет 1600 мм. Это позволяет контролировать большой участок перемещения одной оси одним измерительным элементом, что особенно актуально для станков с длинной станиной или большим рабочим столом.

Полная длина конструкции составляет 1750 мм. Этот параметр необходимо учитывать при проектировании монтажа: дополнительное пространство требуется для корпусных элементов и считывающего механизма. Правильно подобранное место установки обеспечивает полноценное использование всех 1600 мм рабочего диапазона без ограничения хода станка.

5 мкм для контролируемой механической обработки

Дискретность 5 мкм позволяет отслеживать перемещение с шагом 0,005 мм. Это важно во время операций, где необходимо точно позиционировать инструмент, выдерживать расстояние между точками обработки или повторно возвращать рабочий узел в заданное положение.

В сочетании с цифровым индикатором линейка помогает оператору быстро видеть текущую координату и контролировать величину перемещения без сложного ручного подсчёта оборотов маховика. Такой способ работы особенно удобен при изготовлении деталей с несколькими технологическими переходами и при серийных операциях.

TTL-выход для систем цифровой индикации

Передача измерительной информации осуществляется через TTL-интерфейс. Для физического соединения используется разъём DB9, а длина штатного кабеля составляет 4,5 м.

Большой запас кабеля позволяет установить цифровой дисплей в удобном для оператора месте, не привязывая его непосредственно к расположению линейки. Это особенно актуально на крупногабаритном оборудовании, где УЦИ может находиться на панели управления, отдельной стойке или поворотном кронштейне.

При подборе цифровой индикации необходимо учитывать соответствие TTL-сигнала и распиновки DB9 конкретному блоку DRO.

Корпус для установки на промышленное оборудование

Линейка выполнена в алюминиевом корпусе размером 46 × 29 мм. Такой профиль обеспечивает конструкции необходимую жёсткость при длине более полутора метров и позволяет надёжно закрепить измерительный модуль вдоль контролируемой оси.

Для дополнительной защиты предусмотрен металлический кожух. Он прикрывает измерительную систему от прямого контакта со стружкой, пылью, брызгами технологических жидкостей и другими загрязнениями, характерными для рабочей зоны станка.

Для каких задач подходит линейка 1600 мм

Модель можно использовать для оснащения:

  • токарных станков с удлинённой станиной;
  • крупных фрезерных станков;
  • сверлильного оборудования;
  • шлифовальных станков;
  • деревообрабатывающих машин;
  • длинноходных координатных столов;
  • промышленных механизмов позиционирования;
  • оборудования, модернизируемого системой УЦИ/DRO.



Комплектация

  • оптическая линейка TTL с рабочим ходом 1600 мм;
  • защитный металлический кожух;
  • кабель подключения длиной 4,5 м с DB9;
  • монтажные кронштейны;
  • комплект крепёжных элементов.
