Технические характеристики
|
Характеристика
|
Значение
|
|
Производитель
|
SINO
|
|
Модель
|
KA-600
|
|
Тип устройства
|
Оптическая линейка / линейный энкодер
|
|
Рабочий диапазон
|
1100 мм
|
|
Общая длина
|
1250 мм
|
|
Размер корпуса
|
46 × 30 мм
|
|
Разрешение
|
5 мкм / 0,005 мм
|
|
Тип выходного сигнала
|
TTL
|
|
Разъём
|
DB9, 9-pin
|
|
Длина кабеля
|
4,5 м
|
|
Защита кабеля
|
Металлическая оплётка
|
|
Назначение
|
Контроль линейного перемещения
|
|
Подключение
|
Совместимые УЦИ / DRO
|

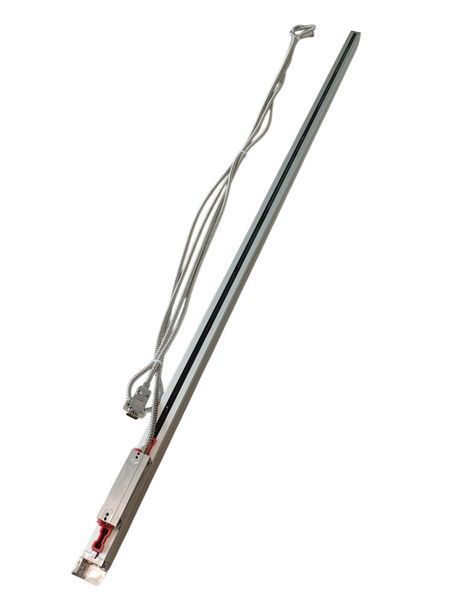

SINO KA-600 1100 мм – оптическая измерительная линейка для контроля положения и перемещения рабочих узлов металлорежущего и другого промышленного оборудования. Рабочий диапазон 1100 мм позволяет применять её на длинных осях станков, где оператору необходимо контролировать координату стола, суппорта, каретки или другого подвижного механизма в широком диапазоне.
Линейка работает совместно с совместимой системой цифровой индикации. Физическое перемещение оси преобразуется в электрические импульсы, которые передаются через TTL-интерфейс на УЦИ/DRO. В результате положение рабочего узла отображается в цифровом формате, что значительно упрощает позиционирование и выполнение операций по заданным координатам.
1100 мм полезного измерительного диапазона
Рабочая длина KA-600 составляет 1100 мм, а общий габарит корпуса – 1250 мм. Это важное соотношение при проектировании установки: для монтажа необходимо предусмотреть место под полную длину энкодера, а не только под его измерительную зону.
Такой диапазон хорошо подходит для продольных осей токарных станков, больших фрезерных столов и оборудования с протяжённым перемещением рабочего механизма. Одна линейка позволяет вести отсчёт координаты в пределах всей зоны 1100 мм без перестановки измерительного оборудования.
5 мкм для контроля малых изменений положения
Разрешение системы составляет 5 мкм. Это соответствует 0,005 мм и позволяет цифровому индикатору отображать даже небольшие перемещения контролируемой оси.
Для оператора такая детализация полезна при установке инструмента в нужную координату, контроле величины подачи, повторном возврате в заданную точку и выполнении нескольких последовательных операций на одной детали. Цифровой отсчёт также позволяет меньше зависеть от механических лимбов, погрешности визуального отсчёта и ручного подсчёта перемещения.
Корпус 46 × 30 мм для стабильного монтажа
KA-600 выполнена в корпусе высотой 46 мм и шириной 30 мм. Конструкция рассчитана на монтаж вдоль контролируемой оси и обеспечивает жёсткую основу для оптической измерительной системы.
Для дополнительной защиты в комплекте предусмотрена металлическая защитная планка. Она закрывает линейку со стороны рабочей зоны и помогает уменьшить прямое воздействие стружки, пыли, брызг технологических жидкостей и случайных механических контактов.
Это особенно актуально для токарного и фрезерного оборудования, где измерительный элемент постоянно находится рядом с зоной обработки.
TTL-сигнал и 9-контактный DB9
Выход линейки имеет формат TTL, а подключение к системе индикации выполняется через 9-контактный разъём DB9. Такая конфигурация предназначена для совместимых блоков УЦИ/DRO и другой электроники, поддерживающей соответствующий тип входного сигнала.
Перед подключением к блоку другого производителя необходимо проверить не только тип разъёма, но и его распиновку и электрические параметры. Внешне одинаковые DB9 могут иметь различное назначение контактов.
Кабель 4,5 м – удобно для крупного оборудования
SINO KA-600 комплектуется интерфейсным кабелем длиной 4,5 м. Это даёт достаточный запас для прокладки кабельной трассы вдоль крупного станка и позволяет установить цифровой дисплей в удобном для оператора месте.
Кабель имеет защитную металлическую оплётку, которая повышает его механическую стойкость и защищает провод в местах, где возможны трение, перегибы или контакт с элементами оборудования.
Где применяется SINO KA-600 1100 мм
Линейку можно использовать для оснащения:
- токарных станков;
- фрезерных станков;
- расточного оборудования;
- шлифовальных станков;
- крупных координатных столов;
- механизмов линейного позиционирования;
- оборудования, модернизируемого системами цифровой индикации;
- других промышленных установок с контролируемым прямолинейным перемещением.

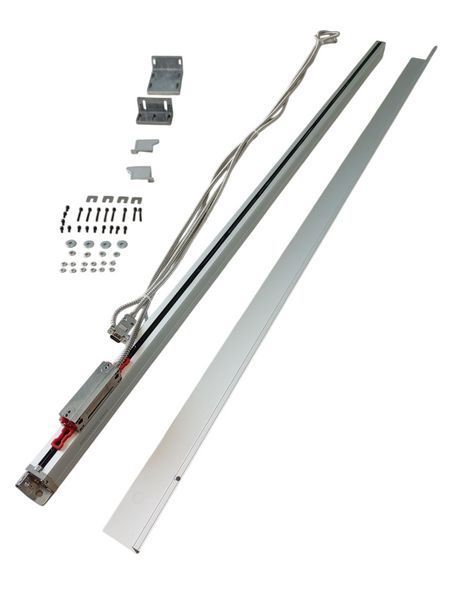

Полный монтажный комплект
Вместе с линейкой поставляется набор компонентов, необходимых для установки на оборудование:
- оптическая линейка SINO KA-600 1100 мм – 1 шт.;
- металлическая защитная планка – 1 шт.;
- интерфейсный кабель в металлической оплётке длиной 4,5 м – 1 шт.;
- монтажные крепления и уголки – 1 комплект;
- винты и шайбы для фиксации – 1 комплект.
