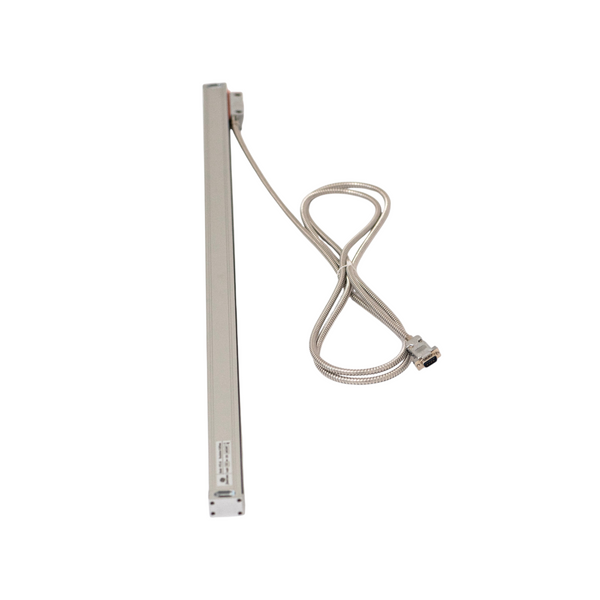

NTS-M 950 мм – инкрементальная оптическая линейка для оснащения станков системами цифровой индикации положения. Ее задача заключается в непрерывном контроле линейного перемещения подвижного узла и передаче импульсного сигнала на совместимый DRO-блок. Рабочая длина 950 мм делает эту версию целесообразной для оборудования с большим ходом стола, суппорта или каретки, где более коротких измерительных шкал недостаточно.
Модель имеет шаг измерения 0.005 мм, формирует TTL-сигнал и подключается через стандартный разъем DB9. Для соединения с блоком индикации предусмотрен кабель длиной 3 м в металлическом экранировании. Алюминиевый корпус и внешний защитный кожух адаптируют конструкцию к условиям металлообрабатывающего участка, а комплект креплений позволяет сразу планировать установку линейки на станок.
Когда целесообразна рабочая длина 950 мм
Версия на 950 мм занимает промежуточное положение между стандартными средними линейками и метровыми моделями. Она подойдет для оси, фактическое перемещение которой приближается к одному метру, но не требует полного рабочего диапазона 1000 мм.
Такой формат может использоваться для:
- продольного перемещения стола фрезерного станка
- контроля суппорта токарного оборудования
- координатных столов
- расточных станков
- шлифовального оборудования
- промышленных кареток и направляющих
- модернизации механических станков системами DRO
Правильно подобранная длина позволяет использовать доступное пространство рациональнее и не устанавливать чрезмерно габаритную измерительную систему.
Как NTS-M определяет перемещение
Линейка работает по инкрементальному принципу. Внутри корпуса расположена оптическая измерительная система, а считывающий модуль перемещается вместе с контролируемым узлом станка.
Во время движения генерируется последовательность импульсов. Совместимый блок цифровой индикации обрабатывает этот сигнал и преобразует его в значение координаты, которое оператор видит на дисплее.
Таким образом, положение контролируется непосредственно по перемещению оси. Это особенно удобно при многоэтапной обработке, повторном позиционировании, установке координат и работе с серией одинаковых деталей.
Технические характеристики
|
Характеристика
|
Значение
|
|
Серия
|
NTS-M
|
|
Тип
|
Инкрементальная оптическая линейка
|
|
Рабочая длина измерения
|
950 мм
|
|
Шаг измерения
|
0.005 мм
|
|
Тип выходного сигнала
|
TTL
|
|
Интерфейс подключения
|
DB9
|
|
Длина кабеля
|
3 м
|
|
Исполнение кабеля
|
Металлическое экранирование
|
|
Материал корпуса
|
Алюминиевый сплав
|
|
Защита измерительной части
|
Внешний кожух
|
|
Дополнительный габарит
|
Приблизительно 150 мм
|
|
Ориентировочная монтажная длина
|
Около 1100 мм
|
|
Тип измерения
|
Линейное перемещение
|
|
Считывающий модуль
|
В комплекте
|
|
Монтажный набор
|
В комплекте
|
Монтажный размер больше рабочего хода
При выборе NTS-M важно различать 950 мм рабочего измерения и физическое пространство, необходимое для установки.
К длине шкалы необходимо добавить ориентировочно 150 мм, которые занимают считывающий узел, краевые элементы и крепления. Поэтому общий монтажный габарит составляет приблизительно 1100 мм.
Перед заказом рекомендуется проверить:
- фактический максимальный ход выбранной оси
- доступную длину для монтажа
- возможность установки считывающего модуля без препятствий
- место для прокладки кабеля
- совместимость DRO с TTL и DB9
Такой подход поможет подобрать линейку именно под геометрию конкретного станка.

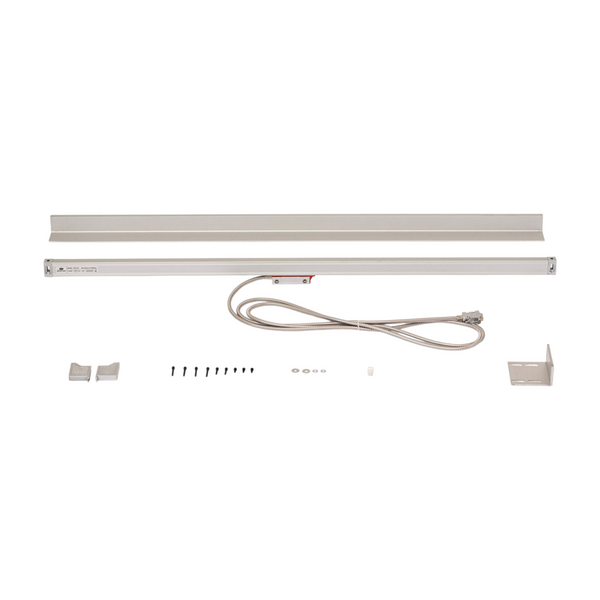

Что входит в комплект
NTS-M 950 мм поставляется комплектом, включающим основные компоненты для механической установки и подключения:
- оптическую инкрементальную линейку
- считывающий модуль
- кабель подключения длиной 3 м
- внешний защитный элемент
- монтажный кронштейн
- набор крепления
Это позволяет использовать модель как основу для оснащения новой оси или замены совместимой линейки в уже установленной системе цифровой индикации.
Преимущества NTS-M 950 мм
- 950 мм полноценного рабочего диапазона
- шаг отображения перемещения 0.005 мм
- инкрементальный оптический принцип измерения
- TTL-выход для совместимых систем DRO
- распространенный формат подключения DB9
- трехметровый кабель для удобного расположения индикатора
- металлическое экранирование кабеля
- алюминиевая конструкция линейки
- внешний защитный кожух
- считывающий модуль и крепления в комплекте
- возможность применения на различных типах металлообрабатывающего оборудования
NTS-M 950 мм будет оптимальным выбором для станка, где необходим большой диапазон контроля перемещения и уже используется или планируется установка совместимой TTL DRO-системы. Модель сочетает длинную измерительную базу, дискретность 0.005 мм, защищенное кабельное подключение и готовый монтажный набор, поэтому может быть интегрирована в станок без отдельного комплектования основными установочными элементами.
