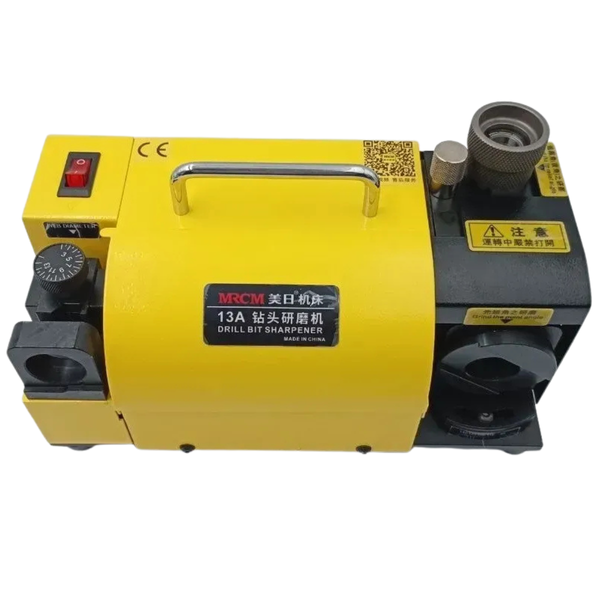

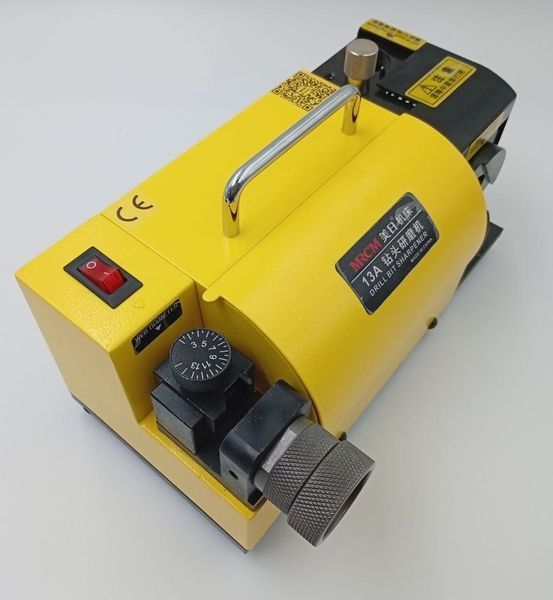

Станок для заточки спиральных сверл диаметром от 3 до 13 мм – специализированное настольное оборудование для восстановления геометрии режущей части сверла. Модель позволяет выполнять заточку значительно стабильнее, чем при ручной работе на обычном точиле: сверло центрируется в соответствующей цанге, фиксируется в заданном положении и обрабатывается с контролируемой геометрией.
Станок станет практичным решением для слесарных и ремонтных мастерских, металлообрабатывающих участков, сервисных центров и небольших производств, где регулярно используются спиральные сверла разных диаметров. Кроме формирования основных режущих кромок, конструкция предусматривает функцию затыловки, что позволяет правильно сформировать заднюю поверхность режущей части и восстановить работоспособность инструмента комплексно.
Точное центрирование вместо ручной заточки

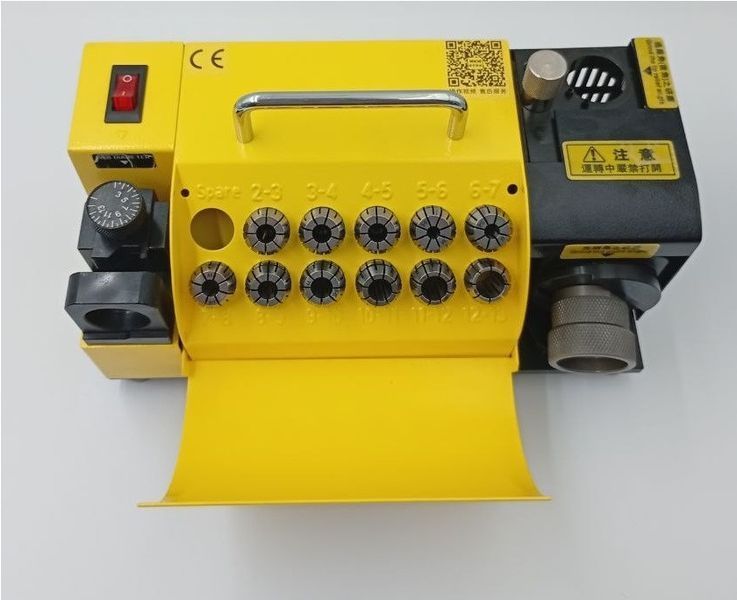

Одно из ключевых преимуществ станка – использование набора сменных цанг для сверл 3–13 мм. Цанговое крепление помогает установить сверло по оси и удерживать его в стабильном положении во время подготовки и заточки.
Такой способ фиксации уменьшает зависимость результата от навыков оператора. Не нужно вручную пытаться выдержать одинаковый наклон обеих режущих кромок возле абразивного круга. Положение сверла задается механически, что особенно важно при регулярном восстановлении однотипного инструмента.

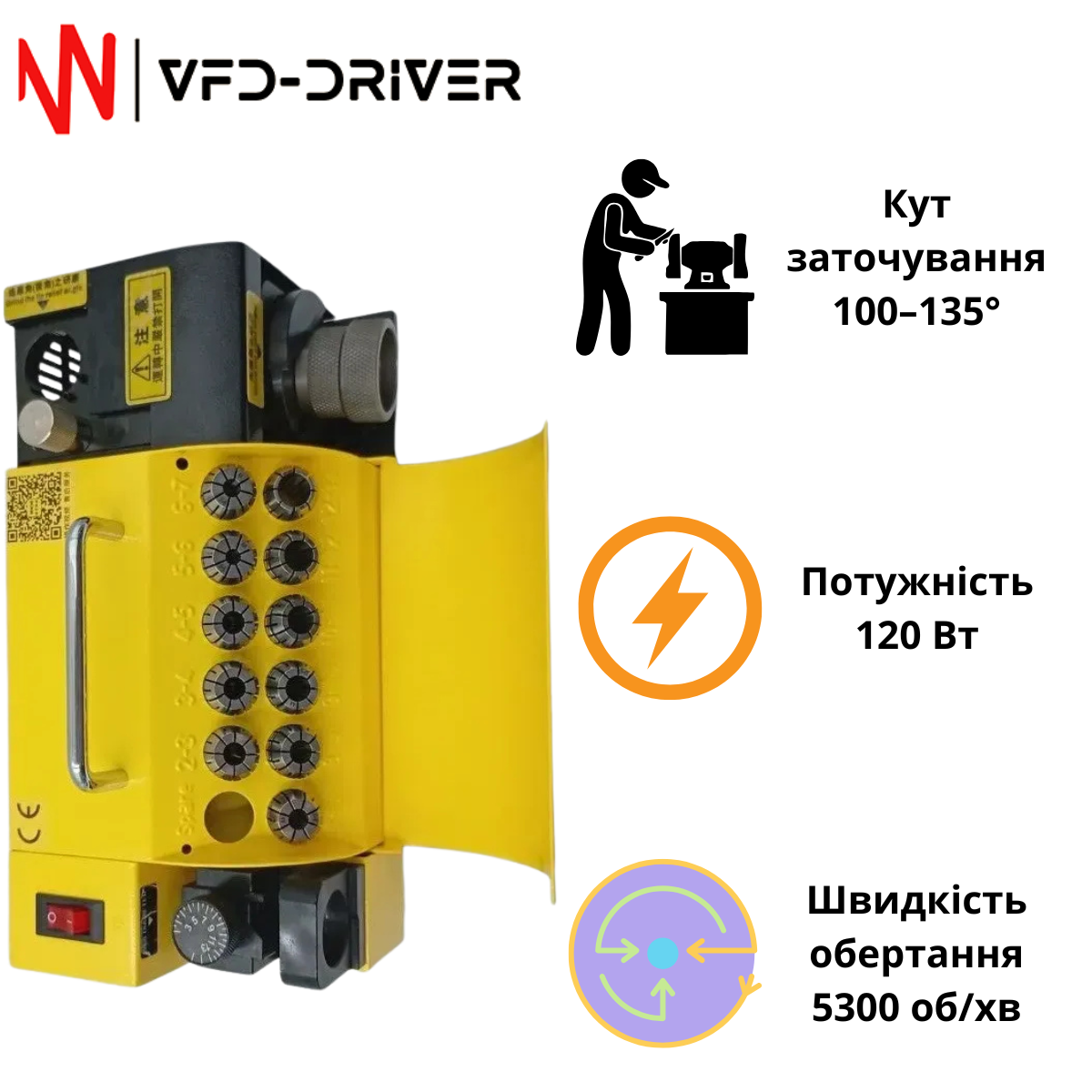

Заточка под углом от 100° до 135°
Станок поддерживает настройку угла заточки в диапазоне 100–135°. Это позволяет адаптировать геометрию вершины сверла к конкретному инструменту и характеру будущей работы.
Возможность регулировки угла делает станок значительно универсальнее оборудования с одним жестко заданным положением. Оператор может подобрать необходимую настройку, зафиксировать сверло и последовательно сформировать симметричные рабочие кромки.
Функция затыловки
Восстановление сверла не ограничивается формированием острой режущей кромки. Для нормальной работы необходима правильная геометрия задней поверхности, которая обеспечивает необходимый зазор между инструментом и материалом.
Именно для этого предусмотрена затыловка. После основной операции можно дополнительно обработать заднюю часть режущей зоны, чтобы сверло эффективнее входило в материал и работало правильно после переточки.
Эта функция особенно ценна при восстановлении сверл, которые уже заметно затупились и требуют полноценной корректировки геометрии, а не только легкой правки кромки.
Технические характеристики
|
Характеристика
|
Значение
|
|
Тип оборудования
|
Настольный станок для заточки сверл
|
|
Тип инструмента
|
Спиральные сверла
|
|
Диапазон диаметров
|
3–13 мм
|
|
Угол заточки
|
100–135°
|
|
Функция затыловки
|
Есть
|
|
Система фиксации
|
Сменные цанги
|
|
Мощность
|
120 Вт
|
|
Напряжение питания
|
220 В
|
|
Скорость вращения
|
5300 об/мин
|
|
Размер упаковки
|
310 × 170 × 180 мм
|
|
Вес
|
10 кг
|
|
Исполнение
|
Настольное
|
|
Основное назначение
|
Восстановление режущей геометрии сверл
|
Скорость 5300 оборотов в минуту
Шпиндель развивает скорость 5300 об/мин, обеспечивая рабочий режим заточного круга, необходимый для последовательной обработки режущих поверхностей.
Мощность электродвигателя составляет 120 Вт. Для специализированного станка, задачей которого является локальная обработка небольшой режущей части сверла, такая конфигурация позволяет сочетать компактные габариты с производительностью, необходимой для мастерской.
Питание от стандартной сети 220 В упрощает размещение оборудования на обычном рабочем месте без необходимости организовывать специальную силовую линию.
Как происходит заточка
Рабочий процесс построен так, чтобы максимально упростить формирование правильной геометрии сверла:
- Подбирается цанга в соответствии с диаметром сверла.
- Сверло устанавливается и центрируется в держателе.
- Выставляется необходимое положение и угол заточки.
- Режущие поверхности последовательно обрабатываются на заточном круге.
- При необходимости выполняется затыловка для формирования задней геометрии.
Благодаря использованию цанговой системы оператор работает уже с предварительно позиционированным сверлом, что помогает получить более повторяемый результат при заточке нескольких инструментов.
Где особенно полезен такой станок
Модель рассчитана на места, где сверла используются регулярно и их замена после каждого затупления экономически нецелесообразна.
Станок можно использовать:
- в механических мастерских
- на металлообрабатывающих производствах
- в ремонтных цехах
- в сервисных центрах
- на участках обслуживания инструмента
- в частных профессиональных мастерских
- для обслуживания собственного парка сверл 3–13 мм
Наличие такого оборудования позволяет организовать восстановление инструмента без передачи сверл на стороннюю заточку.
Комплектация
В комплект входят:
- настольный станок для заточки сверл

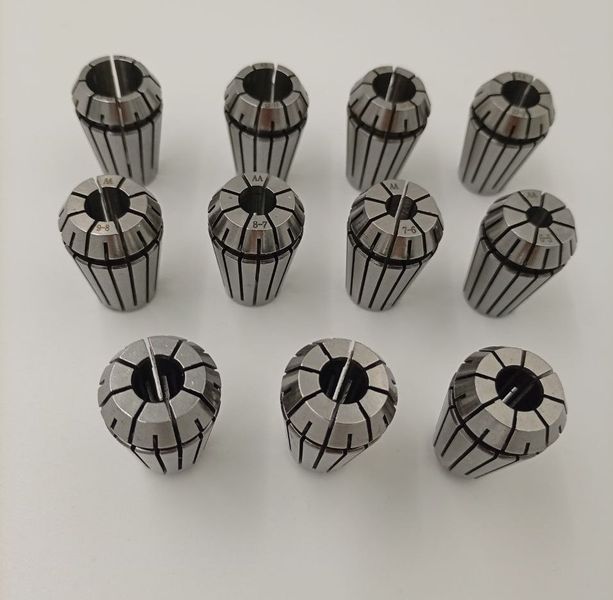

- набор цанг под разные диаметры сверл
- заточной круг
Цанги являются важной частью системы, поскольку обеспечивают центрирование сверл разного диаметра в пределах поддерживаемого диапазона.
