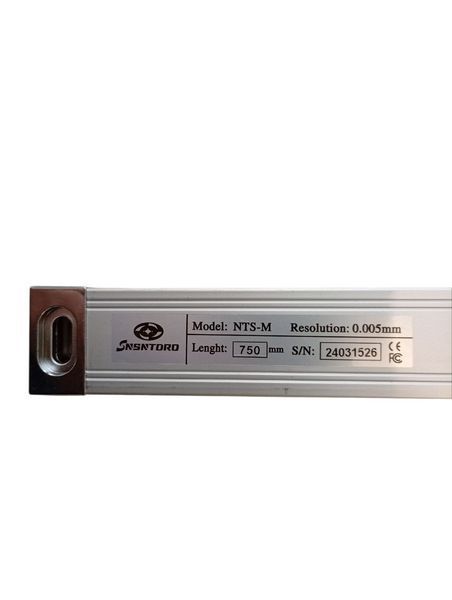

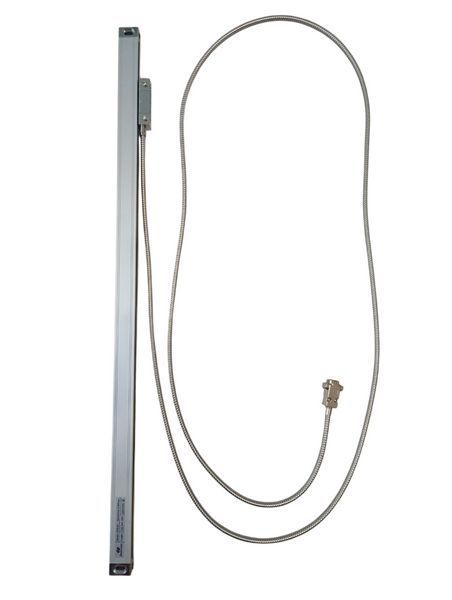

Оптическая линейка NTS-M 750 мм, 0.005 мм, TTL, DB9, кабель 3 м, комплект (крепеж + защита)

В наличии
Артикул: 75058220
4 750 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Характеристики
Разрешение линейной оси, мкм 0.005
Довжина вимірювальної лінійки 750 мм
Описание

Оптическая линейка NTS-M 750 мм предназначена для точного измерения линейного перемещения и работы в составе систем цифровой индикации УЦИ DRO. Она применяется на токарных, фрезерных, сверлильных, шлифовальных, деревообрабатывающих станках, а также в различных узлах автоматизированного оборудования, где требуется стабильный контроль координаты. Линейка считывает перемещение рабочего органа и передает сигнал на индикатор, что позволяет оператору видеть фактическое положение оси в реальном времени.

Рабочий ход 750 мм подходит для оборудования с большим диапазоном перемещения. Разрешение 0,005 мм обеспечивает точный цифровой отсчет и позволяет контролировать установку размера, глубину прохода, координату обработки и повторяемость операций. Такая модель подходит для оснащения нового станка, модернизации существующей системы УЦИ или замены совместимой измерительной линейки.

Подключение и передача сигнала

Модель использует TTL-выход, что делает ее совместимой с большим количеством индикаторов УЦИ соответствующего стандарта. Подключение выполняется через разъем DB9. Кабель длиной 3 метра позволяет без осложнений проложить соединение от измерительной оси до блока индикации.

Кабель имеет экранирование, благодаря чему уменьшается влияние электромагнитных помех от двигателей, частотных преобразователей и другого промышленного оборудования. Это важно для стабильной передачи импульсного сигнала и корректного отображения координат.

Монтаж и практическое применение

Линейка устанавливается параллельно направлению перемещения контролируемого узла. Считывающая головка соединяется с подвижной частью оборудования через монтажные кронштейны. В комплекте есть элементы крепления, поэтому изделие пригодно для установки без отдельного подбора базового монтажного набора.

Во время монтажа нужно учитывать не только рабочий ход, но и общие габариты изделия. Для моделей такого типа полная длина больше номинального измерения, поэтому перед заказом следует проверить наличие достаточного места на оси, где будет установлена линейка.

Преимущества модели

  • рабочий ход 750 мм для оборудования с большим перемещением;
  • точность отсчета 0,005 мм;
  • оптический принцип считывания;
  • выходной сигнал TTL;
  • подключение через DB9;
  • экранированный кабель 3 м;
  • считывающая головка в комплекте;
  • монтажные кронштейны и крепления в комплекте;
  • защитный кожух для работы в производственных условиях;
  • подходит для станков и промышленных систем позиционирования.

Технические характеристики

Параметр

Значение

Модель

NTS-M

Тип изделия

Оптическая линейка

Назначение

Для систем УЦИ DRO

Рабочий ход

750 мм

Разрешение

0,005 мм

Разрешение в микрометрах

5 мкм

Принцип считывания

Оптический

Выходной сигнал

TTL

Разъем подключения

DB9

Длина кабеля

3 м

Исполнение кабеля

Экранированный

Материал корпуса

Алюминиевый профиль

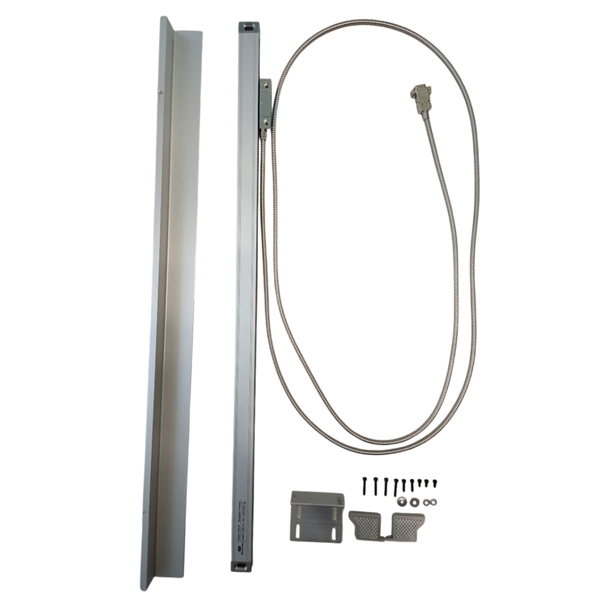

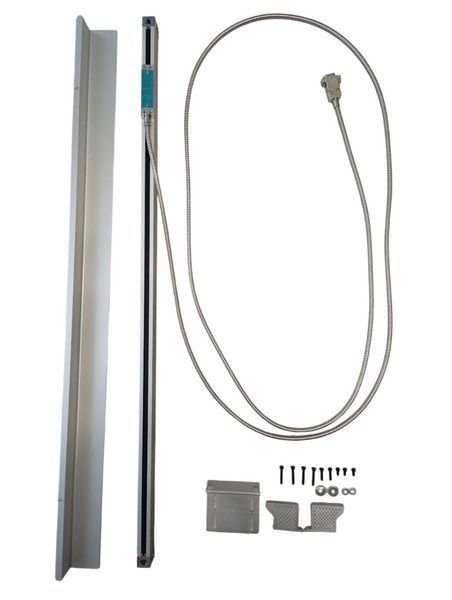

Комплектация

  • оптическая линейка NTS-M 750 мм – 1 шт.;
  • считывающая головка – 1 шт.;
  • кабель подключения 3 м – 1 шт.;
  • монтажные кронштейны – комплект;
  • комплект крепления – комплект;
  • защитный кожух – 1 шт.
