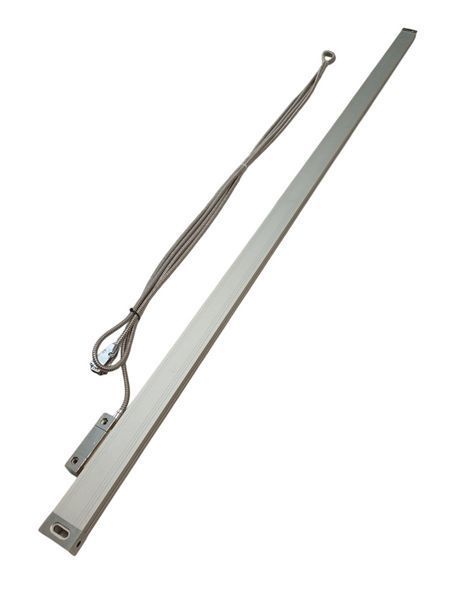

Оптическая линейка 1500 мм TTL, разрешение 5 мкм, кабель 4,5 м, DB9, полный монтажный комплект

В наличии
Артикул: 150058220
28 000 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Характеристики
Разрешение линейной оси, мкм 0.005
Довжина вимірювальної лінійки 1500 мм
Описание

Технические характеристики

Характеристика

Значение

Тип устройства

Оптическая измерительная линейка

Рабочий ход

1500 мм

Габаритная длина

1650 мм

Разрешение

5 мкм / 0,005 мм

Тип выходного сигнала

TTL

Разъём

DB9

Длина кабеля

4,5 м

Размер корпуса

46 × 30 мм

Материал корпуса

Алюминиевый сплав

Назначение

Контроль линейного перемещения

Совместимость

УЦИ / DRO с соответствующим TTL-входом



Оптическая линейка 1500 мм TTL создана для оборудования, где необходимо контролировать значительное линейное перемещение с высокой точностью. Рабочий диапазон 1500 мм позволяет устанавливать её на длинные оси токарных, фрезерных, сверлильных, шлифовальных, деревообрабатывающих и других промышленных станков.

Основная задача линейки – преобразовывать перемещение механического узла в измерительный сигнал, который передаётся на совместимый цифровой индикатор. В результате оператор видит текущее положение оси в цифровом формате и может контролировать перемещение без постоянного отсчёта подачи по механическим шкалам оборудования.

1500 мм измерительного хода

Рабочая длина этой модификации составляет 1500 мм, а полный габарит корпуса – 1650 мм. Разницу между этими параметрами необходимо учитывать при проектировании монтажа: для установки требуется место не только под измерительный диапазон, но и под конструктивные элементы линейки.

Такой ход хорошо подходит для станков с удлинённой станиной, большим рабочим столом или длинной траекторией движения каретки. Линейка позволяет контролировать координату в пределах всей рабочей зоны без использования нескольких отдельных датчиков.

Алюминиевый корпус для производственных условий

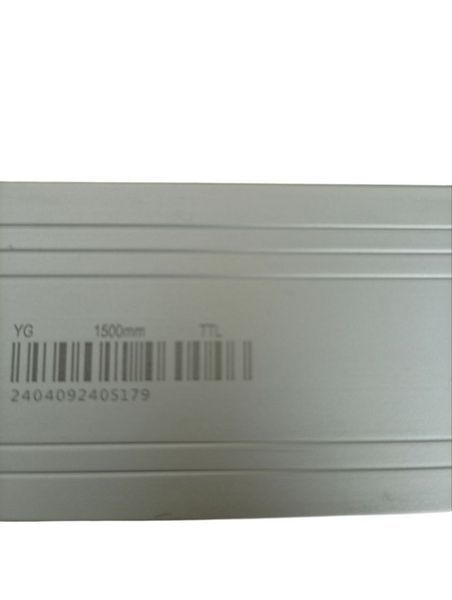

Корпус линейки изготовлен из алюминиевого сплава и имеет размеры 46 × 30 мм. Жёсткий профиль обеспечивает стабильное положение измерительной системы после монтажа и подходит для эксплуатации на промышленном оборудовании.

Дополнительно в комплект входит металлический защитный кожух. Он устанавливается над линейкой и помогает уменьшить прямое воздействие стружки, пыли, брызг технологических жидкостей и случайных механических контактов.

Для каких станков подходит

Оптическую линейку 1500 мм можно использовать для цифрового контроля координат на:

  • токарных станках;
  • фрезерных станках;
  • сверлильном оборудовании;
  • шлифовальных станках;
  • деревообрабатывающих станках;
  • больших координатных столах;
  • промышленных механизмах с линейным перемещением;
  • оборудовании, модернизируемом системами УЦИ/DRO.



Полный комплект для установки

В комплект поставки входит всё основное, что необходимо для монтажа линейки на оборудование:

  • оптическая линейка TTL с рабочим ходом 1500 мм;
  • защитный металлический кожух;
  • кабель подключения длиной 4,5 м;
  • монтажные кронштейны;
  • комплект крепёжных элементов.

Преимущество при модернизации крупного оборудования

Эта оптическая линейка станет целесообразным выбором для станков, где необходимо получить длинный контролируемый ход 1500 мм и цифровую индикацию перемещения с разрешением 5 мкм. Она позволяет добавить современный контроль координат к оборудованию, которое изначально работало с механическими шкалами.

Большой рабочий диапазон, TTL-выход, DB9-подключение, длинный кабель и готовый монтажный комплект делают модель практичной основой для оснащения длинноходной оси системой цифровой индикации.
