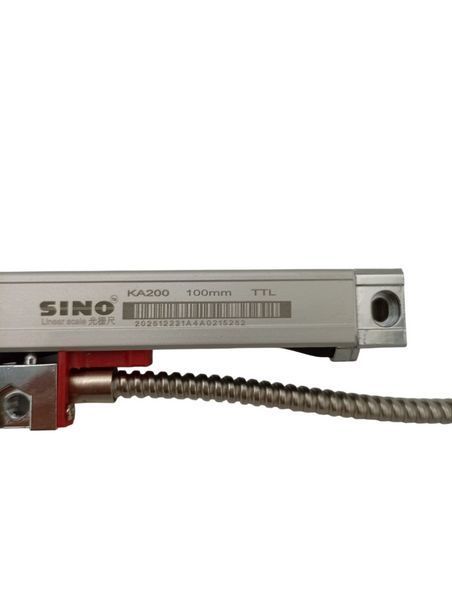

Оптична лінійка 100 мм, SINO KA200 TTL DB9, хід корпус 16 х 16 мм

В наявності
Артикул: 1001616
8 000 грн
Увійдіть на сайт щоб
додати товар в список бажань
%
Увійти для відображення накопичувальної знижки
Характеристики
Роздільна здатність лінійної осі, мкм 0.005
Довжина вимірювальної лінійки 100 мм
Опис

Технічні характеристики

Характеристика

Значення

Виробник

SINO

Серія / модель

KA200

Тип

Оптична лінійка / лінійний енкодер

Робочий хід

100 мм

Габаритна довжина

200 мм

Розмір корпусу

16 × 16 мм

Роздільна здатність

5 мкм / 0,005 мм

Тип вихідного сигналу

TTL

Роз'єм підключення

DB9

Довжина кабелю

2 м

Захист кабелю

Металеве обплетення

Матеріал корпусу

Алюміній

Призначення

Контроль лінійного переміщення



SINO KA200 з робочим ходом 100 мм – компактна оптична вимірювальна лінійка для оснащення верстатів і механізмів, де потрібно контролювати коротке лінійне переміщення, але місця для монтажу стандартного датчика практично немає. Корпус перерізом лише 16 × 16 мм дозволяє розмістити енкодер біля супорта, каретки, координатного столу або іншого рухомого вузла без значного збільшення габаритів обладнання.

Модель формує TTL-сигнал, має роздільну здатність 5 мкм та оснащена підключенням DB9. Таке поєднання параметрів робить KA200 зручним вимірювальним елементом для сумісних систем цифрової індикації, де оператору необхідно бачити фактичну координату рухомої осі в реальному часі.

Формат 16 × 16 мм для складних місць монтажу

Головна особливість KA200 у цій версії – надзвичайно компактний профіль. При поперечному розмірі 16 × 16 мм лінійка займає значно менше монтажного простору, ніж повнорозмірні моделі для верстатів.

Це особливо корисно при встановленні на поперечну подачу токарного верстата, невеликий координатний стіл або інший вузол зі щільно розташованими механізмами. Компактна конструкція допомагає розташувати вимірювальну систему так, щоб вона не заважала нормальному руху обладнання.

Робочий хід становить 100 мм, а повна габаритна довжина лінійки – 200 мм. Саме повний розмір необхідно враховувати при підготовці місця під установку та розрахунку положення монтажних елементів.

Двометровий кабель із додатковим механічним захистом

У конструкції передбачений кабель довжиною 2 м, що дає достатній запас для прокладання від вимірювального вузла до цифрового дисплея. Кабель виконаний у металевому захисному обплетенні, яке допомагає захистити його від випадкових перегинів, тертя та інших механічних впливів під час експлуатації верстата.

Корпус самої лінійки виготовлений з алюмінію, завдяки чому конструкція поєднує невелику масу та необхідну жорсткість для стабільного монтажу.

Де доцільно встановлювати KA200 100 мм

Компактна оптична лінійка може використовуватися на:

  • токарних верстатах;
  • фрезерних верстатах;
  • свердлильному обладнанні;
  • шліфувальних верстатах;
  • малих координатних столах;
  • вимірювальних пристроях;
  • механізмах точного позиціонування;
  • обладнанні, що оснащується системою цифрової індикації.

Особливо вдало ця версія підходить для короткохідних осей, де великий корпус вимірювальної лінійки створював би проблеми з монтажем.

Що робить цю версію KA200 особливо практичною

Поєднання 100-мм вимірювального діапазону та профілю 16 × 16 мм дозволяє використовувати SINO KA200 саме там, де більші датчики встановити складно. Лінійка не займає зайвого простору біля робочої зони, при цьому забезпечує цифрове зчитування переміщення з дискретністю 5 мкм.

Модель підійде як для модернізації існуючого верстата, так і для створення компактної системи позиціонування. TTL-вихід, DB9-підключення та двометровий захищений кабель спрощують інтеграцію з відповідною електронікою, а малий корпус дає більше свободи при виборі точки встановлення.

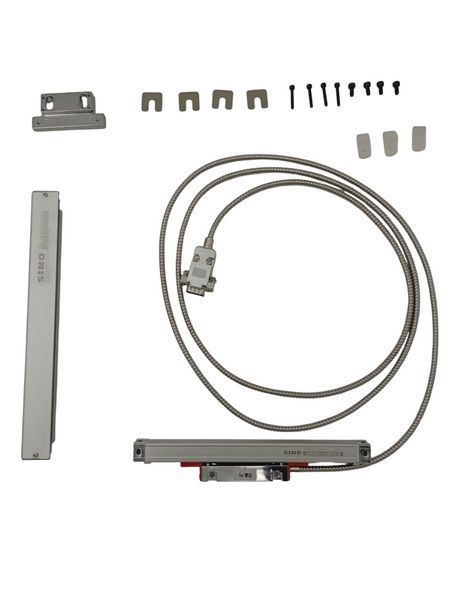

Комплектація

  • оптична лінійка SINO KA200 100 мм;
  • кабель DB9 довжиною 2 м;
  • монтажні елементи;
  • комплект кріплення.
