Таблиця характеристик
|
Характеристика
|
Значення
|
|
Виробник
|
SINO
|
|
Модель
|
KA200
|
|
Тип
|
Компактна оптична лінійка
|
|
Робочий хід
|
350 мм
|
|
Габаритна довжина
|
450 мм
|
|
Профіль корпусу
|
16 × 16 мм
|
|
Роздільна здатність
|
5 мкм
|
|
Тип сигналу
|
TTL
|
|
Роз’єм підключення
|
DB9
|
|
Довжина кабелю
|
2 м
|
|
Захист кабелю
|
Металеве обплетення
|
|
Призначення
|
Контроль лінійного переміщення
|
SINO KA200 350 мм – це компактна оптична лінійка, призначена для контролю лінійного переміщення на верстатах, координатних столах та іншому обладнанні, де важливі стабільність позиціонування, точність відліку та зручне підключення до цифрової індикації. Модель поєднує робочий хід 350 мм, TTL-сигнал, роз’єм DB9 і вузький профіль 16 × 16 мм, завдяки чому підходить для встановлення там, де стандартні вимірювальні системи займають занадто багато місця.
Серія KA200 орієнтована на практичне використання в реальних виробничих умовах. Лінійка дозволяє зчитувати фактичне переміщення осі та передавати дані до сумісного індикатора, що особливо важливо під час операцій, де потрібен контроль розміру, повторюваність проходів і точне виведення інструмента в задану позицію.
Компактний профіль 16 × 16 мм як перевага при встановленні
Однією з головних особливостей цієї моделі є малий профіль корпусу – лише 16 × 16 мм. Такий формат значно спрощує монтаж на обладнанні зі щільною компоновкою вузлів. Лінійку можна розмістити поруч із рухомими елементами без суттєвого збільшення габаритів системи та без складних доробок конструкції.
Для моделі з ходом 350 мм габаритна довжина становить 450 мм, що забезпечує необхідний запас для повноцінної роботи вимірювального вузла. Це робить SINO KA200 зручною для модернізації токарних, фрезерних, шліфувальних верстатів, а також іншого обладнання, де потрібно впровадити цифровий контроль переміщення без встановлення великого датчика.
Стабільна точність для щоденної роботи
Лінійка має роздільну здатність 5 мкм, що дозволяє точно фіксувати переміщення вузла та впевнено працювати з операціями, де похибка навіть у дрібних межах має значення. Такий параметр робить модель придатною для виробничих і ремонтних задач, де важливо не лише бачити переміщення, а й отримувати коректну цифрову інформацію для подальшої обробки або візуального контролю.
Оптичний принцип зчитування забезпечує точну передачу положення осі, а використання лінійки у зв’язці з DRO-системою спрощує роботу оператора, знижує ймовірність помилок під час ручного відліку та допомагає швидше виконувати повторювані операції.
TTL та DB9 – зручне підключення до сумісних систем
SINO KA200 формує TTL-вихідний сигнал, який використовується для обміну даними із сумісними цифровими індикаторами та системами контролю. Для підключення передбачений роз’єм DB9, що є поширеним варіантом у промислових вимірювальних рішеннях.
У комплекті постачається кабель довжиною 2 м. Він має захисне металеве обплетення, яке допомагає краще витримувати умови експлуатації у виробничому середовищі, де можливі вібрації, контакт із рухомими деталями та регулярне механічне навантаження на кабельну частину.
Де доцільно застосовувати цю модель
Оптична лінійка SINO KA200 350 мм стане практичним вибором для обладнання, на якому потрібно контролювати лінійне переміщення по одній осі. Вона може використовуватися на:
- токарних верстатах;
- фрезерних верстатах;
- шліфувальному обладнанні;
- координатних столах;
- допоміжних механізмах подачі;
- модернізованих системах із цифровою індикацією.
Модель особливо доречна у випадках, коли потрібен ход 350 мм, але місця для монтажу стандартної лінійки збільшеного розміру недостатньо.

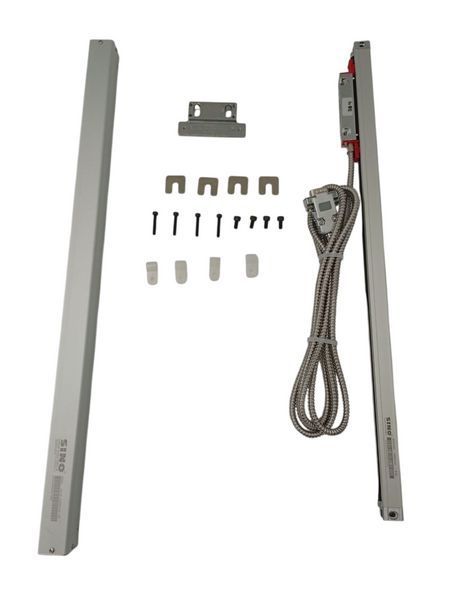

Комплектація
- оптична лінійка SINO KA200;
- кабель підключення DB9 довжиною 2 м;
- монтажні кронштейни;
- комплект кріпильних елементів.
