Технічні характеристики
|
Параметр
|
Значення
|
|
Виробник
|
SINO
|
|
Серія / модель
|
KA200
|
|
Тип
|
Компактна оптична лінійка
|
|
Робоче переміщення
|
300 мм
|
|
Габаритна довжина
|
400 мм
|
|
Розмір корпусу
|
16 × 16 мм
|
|
Роздільна здатність
|
5 мкм
|
|
Інтерфейс / тип сигналу
|
TTL
|
|
Роз’єм
|
DB9
|
|
Довжина кабелю
|
2 м
|
|
Захист кабелю
|
Металеве обплетення
|
|
Застосування
|
Контроль лінійного переміщення верстатних вузлів
|
SINO KA200 з робочим переміщенням 300 мм – оптична лінійка компактного формату, розроблена для верстатів і механізмів, де для встановлення вимірювального обладнання доступно мінімум вільного простору. Вона дає змогу контролювати лінійне переміщення робочого вузла та передавати отримані дані на сумісну систему цифрової індикації через TTL-інтерфейс.
Для цієї моделі особливо важливе співвідношення робочого діапазону та розмірів конструкції. При переміщенні 300 мм габаритна довжина становить 400 мм, а переріз корпусу – лише 16 × 16 мм. Така геометрія дозволяє використовувати KA200 у проектах, де великогабаритний датчик може заважати руху супорта, столу, каретки або інших елементів верстата.
Корпус 16 × 16 мм – головна перевага при модернізації верстата
Компактність оптичної лінійки важлива не лише для невеликого обладнання. Вона також спрощує переоснащення верстатів, конструкція яких спочатку не передбачала встановлення цифрової системи контролю координат.
Тонкий корпус 16 × 16 мм потребує менше монтажного простору, тому інженеру простіше підібрати положення датчика без серйозного втручання в конструкцію обладнання. Це актуально для токарних і фрезерних верстатів, координатних столів, шліфувального обладнання та інших механізмів із прямолінійним переміщенням.
Модель зручно застосовувати там, де необхідно отримати 300 мм контрольованого ходу, зберігши доступ до робочої зони та не створюючи зайвих обмежень для рухомих елементів.
Роздільна здатність 5 мкм для точної роботи з переміщеннями
SINO KA200 має роздільну здатність 5 мкм, що дозволяє фіксувати невеликі зміни положення контрольованої осі. Такий параметр робить лінійку придатною для металообробного обладнання, де оператору важливо бачити фактичне переміщення вузла та контролювати координату без постійного орієнтування на механічний лімб.
Використання оптичної лінійки разом із цифровою індикацією спрощує позиціонування інструменту або заготовки, контроль подачі та виконання повторюваних операцій за заданими координатами.
TTL та DB9 для інтеграції із сумісною електронікою
Передача вимірювального сигналу виконується через TTL-інтерфейс. Для фізичного підключення використовується роз’єм DB9, поширений у системах цифрової індикації верстатного обладнання.
Перед встановленням рекомендується перевірити сумісність блока індикації не лише за типом роз’єму, а й за електричними параметрами та схемою підключення. Це особливо важливо під час модернізації обладнання, на якому вже використовується DRO або інша система контролю координат.
Лінійка комплектується кабелем довжиною 2 м у захисному металевому обплетенні. Така конструкція кабелю краще пристосована до умов майстерні або виробничої дільниці, де присутні вібрації, рухомі механізми та ризик випадкового механічного контакту.
Для якого обладнання підходить SINO KA200 300 мм
Модель може використовуватися для контролю переміщення на:
- токарних верстатах;
- фрезерних верстатах;
- шліфувальному обладнанні;
- координатних і позиційних столах;
- компактних металообробних верстатах;
- модернізованому обладнанні із системами цифрової індикації;
- інших механізмах із прямолінійним переміщенням робочого вузла.
Особливо доцільним вибір KA200 буде в ситуаціях, коли стандартна оптична лінійка має занадто великий корпус, але відмовлятися від цифрового контролю координати небажано.

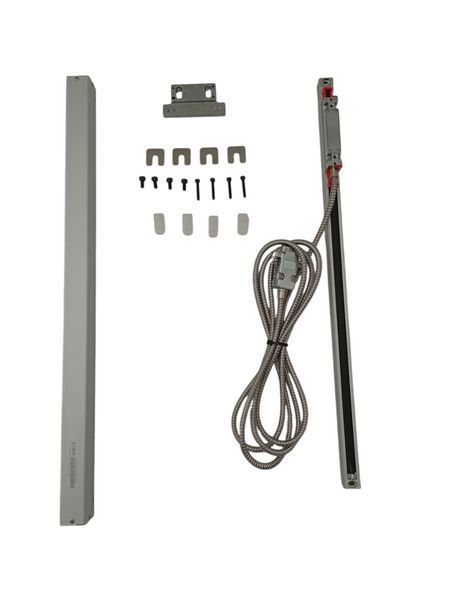

Комплектація
- оптична лінійка SINO KA200;
- кабель DB9 довжиною 2 м;
- монтажні кронштейни;
- комплект кріпильних елементів.
