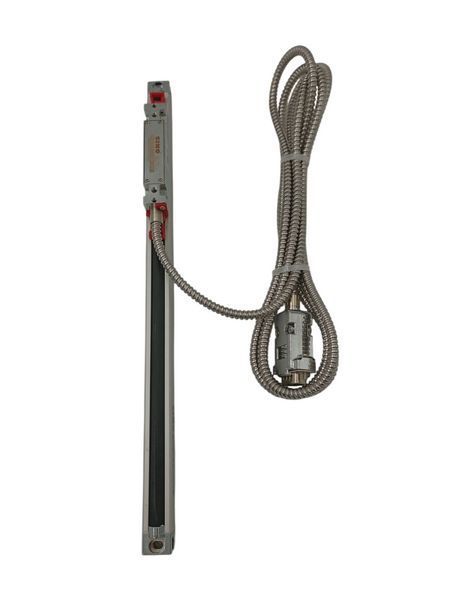

Оптична лінійка хід 200 мм, SINO KA200 TTL DB9, корпус 16 х 16 мм

В наявності
Артикул: 100020058220
8 000 грн
Увійдіть на сайт щоб
додати товар в список бажань
%
Увійти для відображення накопичувальної знижки
Характеристики
Довжина вимірювальної лінійки 200 мм
Опис

Характеристики SINO KA200

Характеристика

Значення

Виробник

SINO

Модель

KA200

Тип пристрою

Оптична лінійка

Робочий хід

200 мм

Габаритна довжина

300 мм

Точність вимірювання

5 мкм

Тип вихідного сигналу

TTL

Роз’єм підключення

DB9

Довжина кабелю

2 м

Розмір корпусу

16 × 16 мм

Призначення

Контроль лінійного переміщення

Сфера застосування

Токарні, фрезерні, свердлильні та інші верстати



SINO KA200 – компактна оптична лінійка для точного контролю лінійного переміщення робочих вузлів верстатного обладнання. Модель розрахована на робочий хід 200 мм, має вихідний сигнал TTL та комплектується кабелем із роз’ємом DB9, завдяки чому підходить для підключення до сумісних систем цифрової індикації та іншого обладнання, яке працює з відповідним типом сигналу.

Головна конструктивна особливість серії KA200 – компактний алюмінієвий корпус перерізом лише 16 × 16 мм. Такі габарити особливо важливі під час модернізації верстатів, де простір біля супорта, столу або іншого рухомого вузла обмежений. Лінійку можна встановити без значної перебудови механіки обладнання та без використання масивних монтажних конструкцій.

Точне вимірювання переміщення

SINO KA200 забезпечує точність вимірювання 5 мкм, що дозволяє контролювати положення рухомого вузла під час токарної, фрезерної, свердлильної та іншої механічної обробки. Система дає оператору можливість отримувати дані про фактичне переміщення осі та точніше виконувати операції, для яких важливі стабільність розмірів і повторюваність позиціонування.

Оптичний принцип вимірювання добре підходить для верстатних задач, де необхідно контролювати лінійне переміщення без орієнтації виключно на механічні шкали, лімби або розрахункову подачу обладнання.

Компактний корпус для обмеженого монтажного простору

При робочому ході 200 мм загальна довжина лінійки становить 300 мм. Завдяки корпусу 16 × 16 мм модель KA200 зручно використовувати на невеликих верстатах, а також у випадках, коли стандартні лінійки більшого перерізу складно розмістити поряд із рухомим механізмом.

Компактні розміри спрощують вибір місця встановлення та дозволяють мінімізувати виступання вимірювального вузла за габарити обладнання. Це особливо актуально під час дооснащення вже експлуатованого верстата системою цифрової індикації.

TTL-сигнал і підключення через DB9

Лінійка формує вихідний сигнал TTL, призначений для передачі даних до сумісної системи індикації або керування. Для підключення використовується роз’єм DB9. У комплекті передбачений кабель довжиною 2 метри, що дає можливість зручно розташувати блок цифрової індикації відносно місця встановлення датчика.

Кабель має захисне обплетення, розраховане на експлуатацію у виробничому середовищі, де проводка може контактувати з рухомими частинами обладнання та піддаватися регулярним механічним впливам.

Де використовується SINO KA200

Оптична лінійка може встановлюватися на токарні, фрезерні, свердлильні та інші верстати, де необхідно контролювати переміщення по одній з осей. Модель особливо зручна для компактного обладнання та модернізації верстатів, на яких потрібно додати цифровий контроль координат без суттєвих змін конструкції.

SINO KA200 підходить для задач, де важливі точне позиціонування робочого вузла, контроль фактичного переміщення та зручне зчитування координат через підключену систему індикації.

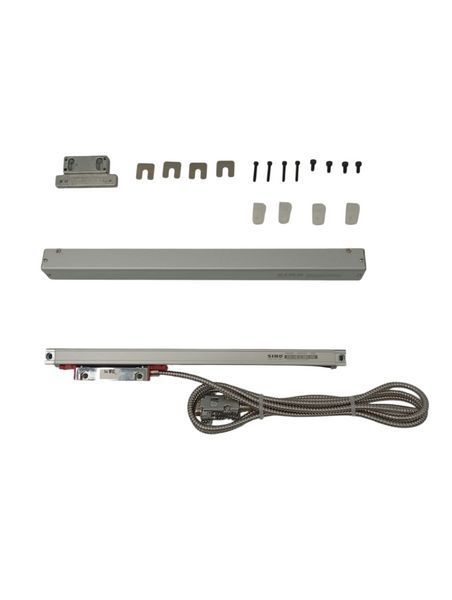

Комплектація

  • оптична лінійка SINO KA200;
  • кабель підключення DB9 довжиною 2 м;
  • монтажний комплект;
  • кріпильні елементи.
