Частотний перетворювач дозволяє керувати швидкістю обертання асинхронного електродвигуна, задавати плавний розгін і гальмування, змінювати напрямок обертання та контролювати роботу приводу при різному навантаженні. Щоб система працювала стабільно, частотник потрібно підбирати за електричними характеристиками двигуна, параметрами мережі та умовами експлуатації. Орієнтації лише на потужність у кіловатах недостатньо: два двигуни однакової потужності можуть мати різний номінальний струм і працювати в абсолютно різних режимах.
Перед вибором варто знайти паспортну табличку електродвигуна. Саме на шильдику вказані параметри, за якими визначають сумісність двигуна з конкретним перетворювачем: напруга, струм, потужність, частота, кількість обертів, схема з'єднання обмоток та інші характеристики.
З чого починати вибір частотного перетворювача
Перший параметр – напруга доступної електромережі. У побутових приміщеннях, невеликих майстернях і гаражах найчастіше доступна однофазна мережа 220 В. На виробничих об'єктах поширене трифазне живлення 380 В. Від цього залежить тип входу частотника.
Другий параметр – номінальна напруга електродвигуна. Вона визначає, яку напругу повинен формувати перетворювач на виході. Наприклад, для трифазного двигуна, розрахованого на роботу від 220 В при відповідному з'єднанні обмоток, використовують частотний перетворювач з виходом 3ф 220 В. Для двигуна, який повинен отримувати трифазні 380 В, потрібна модель з виходом 3ф 380 В.
Саме тому позначення входу та виходу частотника має принципове значення. Схеми 1ф 220 В → 3ф 220 В, 1ф 220 В → 3ф 380 В та 3ф 380 В → 3ф 380 В вирішують різні завдання й не є взаємозамінними.
Потужність двигуна та частотного перетворювача
Потужність у кВт – зручний початковий орієнтир. Якщо встановлений двигун на 2,2 кВт, зазвичай розглядають частотник відповідного класу потужності. Проте остаточний вибір необхідно робити після перевірки струму.
Причина проста: реальне електричне навантаження на вихідний каскад перетворювача визначається струмом. Двигуни однакової потужності можуть відрізнятися ККД, коефіцієнтом потужності, конструкцією та номінальними характеристиками. Тому модель, яка формально відповідає двигуну за кількістю кВт, іноді виявляється недостатньою за допустимим вихідним струмом.
Для насосів і вентиляторів часто застосовуються стандартні умови підбору. Для компресорів, дробарок, конвеєрів, підйомних механізмів, важких верстатів та іншого обладнання з великим моментом навантаження вимоги до перетворювача вищі.
Чому номінальний струм важливіший за напис кВт
На шильдику двигуна необхідно знайти значення номінального струму в амперах. Допустимий вихідний струм частотного перетворювача повинен бути не нижчим за струм електродвигуна в тому режимі та при тій схемі з'єднання, в якій він фактично працюватиме.
Наприклад, якщо номінальний струм двигуна становить 9 А, використання частотника з допустимим вихідним струмом 7 А буде неправильним навіть тоді, коли заявлена потужність обох пристроїв формально збігається.
Для механізмів із важким запуском додатково враховують перевантажувальну здатність частотника. Виробник може вказувати допустиме короткочасне перевантаження, наприклад у відсотках від номінального струму протягом певного часу. Цей параметр особливо важливий для обладнання, де під час запуску або технологічного циклу різко збільшується момент на валу.
Який запас потужності потрібен
Універсального правила «завжди брати частотник на один номінал більше» немає. Запас визначається типом приводу, режимом роботи, температурою, частотою пусків, характером навантаження та характеристиками конкретного перетворювача.
Для вентилятора або відцентрового насоса умови зазвичай легші, ніж для поршневого компресора, дробарки чи конвеєра, який запускається під навантаженням. Якщо механізм має великий пусковий момент або регулярно працює поблизу межі потужності двигуна, доцільно вибирати частотник із більшим допустимим струмом.
Надмірний запас також не завжди виправданий. Значно потужніший перетворювач коштує дорожче, займає більше місця та може вимагати іншої захисної апаратури. Оптимальний варіант визначають за струмом і характером навантаження, а потім перевіряють відповідність за потужністю.
Частотний перетворювач 220 В → 3 фази 220 В
Частотні перетворювачі з входом 1ф 220 В і виходом 3ф 220 В потрібні там, де є однофазна мережа, але використовується трифазний двигун, здатний працювати від 220 В.
Типовий приклад – двигун із маркуванням 220/380 В Δ/Y. При живленні трифазною напругою 220 В його обмотки зазвичай з'єднують трикутником Δ. Конкретну схему необхідно звіряти з паспортною табличкою двигуна.
Таке рішення поширене для токарних і фрезерних верстатів, шпинделів, насосів, вентиляторів та обладнання невеликих майстерень, де підведення окремої трифазної лінії 380 В відсутнє.
Частотний перетворювач 220 В → 3 фази 380 В
Якщо електродвигун необхідно живити трифазною напругою 380 В, а на об'єкті доступна лише одна фаза 220 В, застосовуються спеціальні підвищувальні частотні перетворювачі 1ф 220 В → 3ф 380 В.
Для поширеного двигуна з маркуванням 220/380 В Δ/Y при живленні від 380 В використовується з'єднання обмоток зіркою Y. У цьому випадку двигун працює відповідно до свого штатного режиму 380 В.
При виборі такого частотника потрібно приділити особливу увагу вхідному струму. Потужний трифазний двигун, який отримує енергію через перетворювач від однієї фази 220 В, створює значне навантаження на однофазну лінію. Необхідно перевірити можливості електромережі, номінал автоматичного вимикача, переріз кабелю та допустиму потужність підключення.
Частотний перетворювач 380 В → 380 В

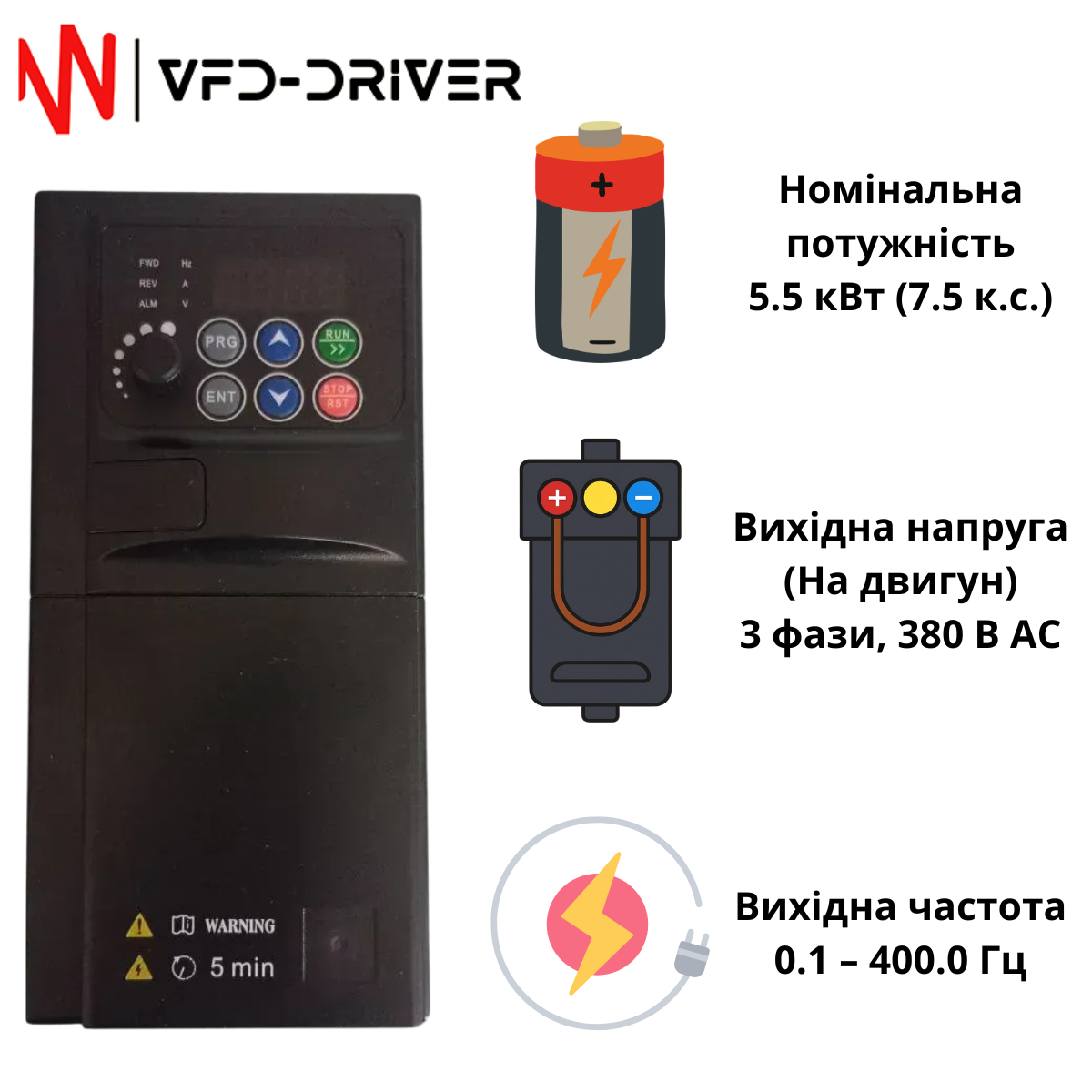

Для промислових об'єктів із трифазним живленням використовуються частотні перетворювачі з входом 3ф 380 В і виходом 3ф 380 В. Це стандартне рішення для насосних станцій, вентиляції, компресорного обладнання, виробничих верстатів, транспортерів та технологічних ліній.
Трифазне живлення дозволяє працювати з електроприводами значної потужності та рівномірно розподіляти навантаження між фазами. Для великих виробничих механізмів застосовуються промислові частотні перетворювачі від 45 до 160 кВт, при підборі яких особливе значення мають номінальний струм, перевантажувальна здатність, система охолодження та умови монтажу.
Частотний перетворювач для однофазного двигуна 220 В
Окрему групу становлять частотні перетворювачі 220–220 В для однофазних двигунів. Їх не слід плутати з моделями 1ф 220 В → 3ф 220 В: в останньому випадку на виході формується трифазна система для трифазного двигуна.
Можливість частотного регулювання однофазного двигуна залежить від його конструкції. Двигуни з робочими та пусковими конденсаторами, пусковими обмотками або відцентровими вимикачами можуть мати різні вимоги до способу керування. Перед підключенням необхідно перевірити сумісність конкретного двигуна з відповідною моделлю перетворювача та схему, передбачену виробником.
Зірка та трикутник: чому схема підключення має значення
Позначення Δ/Y на шильдику показує допустимі схеми з'єднання обмоток. Для типового двигуна 220/380 В Δ/Y трикутник використовується при трифазному живленні 220 В, а зірка – при 380 В.
Причина полягає в напрузі безпосередньо на кожній обмотці. При з'єднанні зіркою фазна напруга менша за лінійну у √3 раза. Саме тому двигун 220/380 В може працювати і від 3×220 В у трикутнику, і від 3×380 В у зірці.
Помилка в схемі з'єднання може призвести до недостатнього моменту, підвищеного струму, перегріву або пошкодження двигуна. Перед перестановкою перемичок у клемній коробці потрібно орієнтуватися на дані конкретного двигуна.
Характер навантаження: насос і дробарка потребують різного підходу
Двигун вентилятора та двигун дробарки однакової потужності створюють для частотника різні умови. У насосів і вентиляторів момент навантаження часто зростає разом зі швидкістю обертання. У конвеєра, компресора або механізму з великими рухомими масами значний момент може знадобитися вже під час старту.
Перед покупкою варто визначити, чи запускається механізм без навантаження, скільки пусків відбувається протягом години, чи можливі заклинювання, як довго двигун працює на низькій частоті та чи виникають короткочасні перевантаження.
При тривалій роботі звичайного самовентильованого двигуна на низьких обертах погіршується його власне охолодження. Для такого режиму може знадобитися незалежний вентилятор або інше технічне рішення.
Які параметри потрібно налаштувати після встановлення
Навіть правильно підібраний частотний перетворювач потребує початкового налаштування. У його параметри вводять характеристики електродвигуна, задають максимальну та мінімальну частоту, час розгону, час гальмування, спосіб керування та обмеження струму.
Надто короткий розгін може спричинити аварію за перевищенням струму. Надто швидке гальмування механізму з великою інерцією здатне викликати підвищення напруги в шині постійного струму. Тому параметри прискорення та зупинки повинні відповідати механіці конкретного обладнання.
Для відповідальних приводів також налаштовують реакцію на перевантаження, тепловий захист двигуна, режими автоматичного перезапуску та зовнішні сигнали керування.
Основні помилки при виборі частотника
Найчастіша помилка – купівля перетворювача лише за значенням кВт без перевірки струму. Також проблеми виникають через невідповідність вихідної напруги, неправильне з'єднання зірка/трикутник, недостатню потужність електричної лінії, ігнорування важкого пуску та використання звичайного трифазного частотника для однофазного двигуна.
Ще один важливий момент – умови монтажу. Перетворювач виділяє тепло, тому йому потрібна нормальна вентиляція. Встановлення у закритій шафі без розрахованого відведення тепла може призвести до перегріву навіть при правильному виборі потужності.
Що перевірити перед покупкою
Для правильного підбору достатньо послідовно перевірити кілька параметрів:
- напругу і кількість фаз доступної мережі;
- напругу електродвигуна;
- потужність двигуна в кВт;
- номінальний струм у потрібній схемі підключення;
- маркування Δ/Y та схему з'єднання обмоток;
- тип механізму і характер його навантаження;
- необхідний пусковий момент;
- допустимий вихідний струм і перевантажувальну здатність частотника;
- умови охолодження та місце встановлення.
Грамотний підбір починається зі шильдика електродвигуна, а завершується перевіркою режиму роботи всього механізму. Такий підхід дозволяє вибрати частотний перетворювач, який відповідає реальному навантаженню, забезпечує стабільний запуск і дає можливість точно керувати електроприводом без перевантаження його силової частини.
