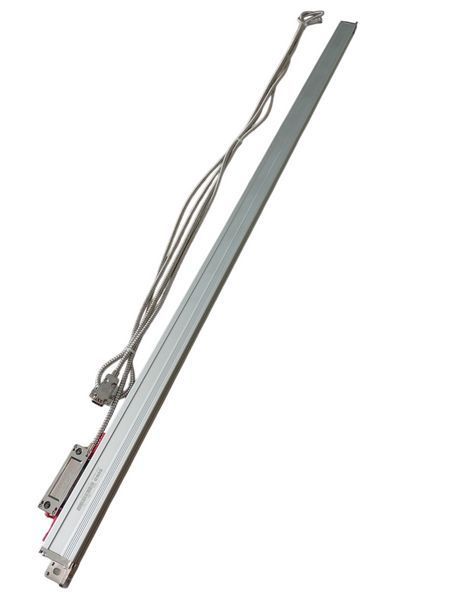

Оптическая линейка SINO 1200 мм KA-600 точность 5 мкм, сигнал TTL, разъем DB9

Технические характеристики

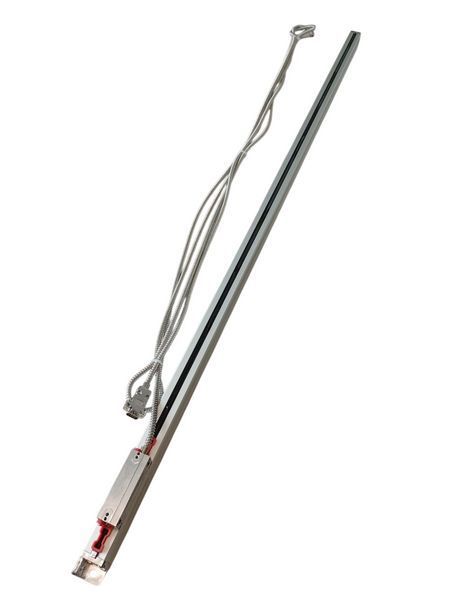

SINO KA-600 1200 мм – линейный оптический энкодер для точного определения координат подвижных узлов станка. Модель рассчитана на рабочий диапазон 1200 мм и хорошо подходит для оборудования с большой длиной перемещения, где оператору необходимо постоянно видеть фактическое положение суппорта, стола, каретки или другого рабочего механизма.

Линейка используется как часть системы цифровой индикации координат. Во время перемещения узла она формирует измерительный сигнал и передаёт его на совместимый блок DRO. Это позволяет работать с цифровыми значениями координат вместо постоянного контроля положения по механическим шкалам станка.

Рабочий диапазон 1200 мм при общей длине 1370 мм

Измерительная зона модели составляет 1200 мм, тогда как полная габаритная длина корпуса – 1370 мм. Такое соотношение необходимо учитывать ещё на этапе планирования монтажа, особенно если линейка устанавливается вдоль станины или большого координатного стола.

KA-600 ориентирована на оборудование, где короткие энкодеры физически не перекрывают необходимый ход. Она может применяться при модернизации крупногабаритных станков, установке новой системы цифровой индикации или замене измерительного элемента с соответствующими параметрами сигнала.

Точность 5 мкм для уверенного позиционирования

Разрешение 5 мкм позволяет фиксировать незначительные изменения положения рабочего узла и контролировать его перемещение с высокой детализацией. Для оператора это означает более удобное позиционирование инструмента или заготовки, более точный выход на необходимую координату и лучший контроль повторяющихся проходов.

Цифровая система особенно полезна при обработке длинных деталей, выполнении нескольких операций в разных точках заготовки и работах, где важно выдерживать заданные координаты на значительной длине перемещения.

Надёжный корпус и защита измерительной системы

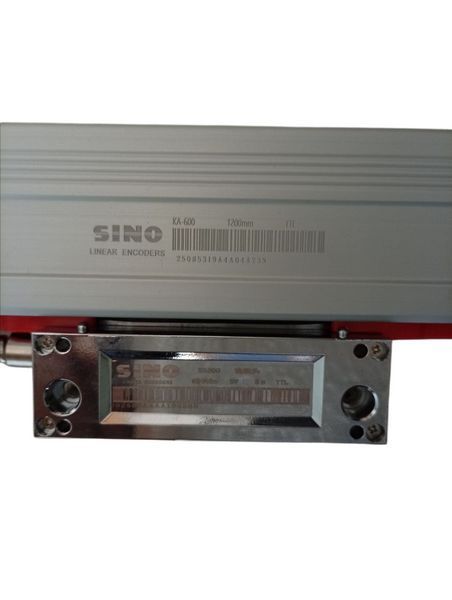

Корпус SINO KA-600 имеет габариты 46 × 30 мм. Такой профиль рассчитан на использование в станочной среде и обеспечивает необходимую жёсткость для длинной измерительной системы.

В комплектации предусмотрена металлическая защитная планка, которая помогает закрыть линейку от прямого попадания стружки, брызг смазочно-охлаждающих жидкостей и случайных механических контактов. Для металлообрабатывающего оборудования это особенно важно, поскольку состояние измерительной части напрямую влияет на стабильность работы системы.

TTL-сигнал и разъём DB9

Передача данных выполняется в формате TTL. Для подключения используется 9-контактный разъём DB9. Такое исполнение позволяет интегрировать KA-600 в совместимые системы цифровой индикации, которые поддерживают соответствующий тип сигнала и распиновку.

Перед подключением рекомендуется проверить электрическую совместимость с конкретным блоком индикации. Наличие одинакового DB9-разъёма не всегда означает одинаковое назначение контактов у оборудования разных производителей.

Кабель 4,5 м для удобного размещения DRO

Линейка комплектуется интерфейсным кабелем длиной 4,5 м. Такой запас длины особенно полезен для крупного станка, где цифровой дисплей может быть установлен на отдельной стойке или на значительном расстоянии от точки измерения.

Кабель находится в защитной металлической оплётке, которая повышает его устойчивость к механическим воздействиям в производственной зоне и помогает защитить провод во время постоянной эксплуатации оборудования.

Сфера применения

SINO KA-600 1200 мм может использоваться на:

• токарных станках с длинной станиной;
• крупных фрезерных станках;
• расточном оборудовании;
• шлифовальных станках;
• координатных столах;
• промышленных установках с линейным перемещением;
• станках, модернизируемых системами цифровой индикации.

Линейка станет целесообразным выбором для оси, где необходимо контролировать перемещение в пределах 1200 мм и важно получать стабильный цифровой отсчёт координат.

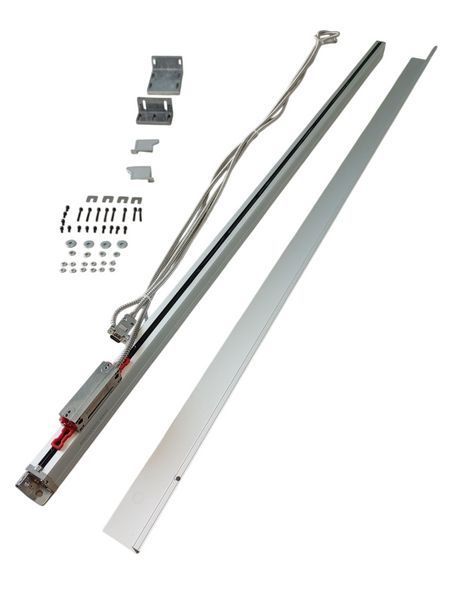

Комплектация

• оптическая линейка SINO KA-600 1200 мм – 1 шт.;
• металлическая защитная планка – 1 шт.;
• интерфейсный кабель DB9 в металлической оплётке длиной 4,5 м – 1 шт.;
• монтажные крепления и уголки – 1 комплект;
• набор винтов и шайб для фиксации – 1 комплект.
