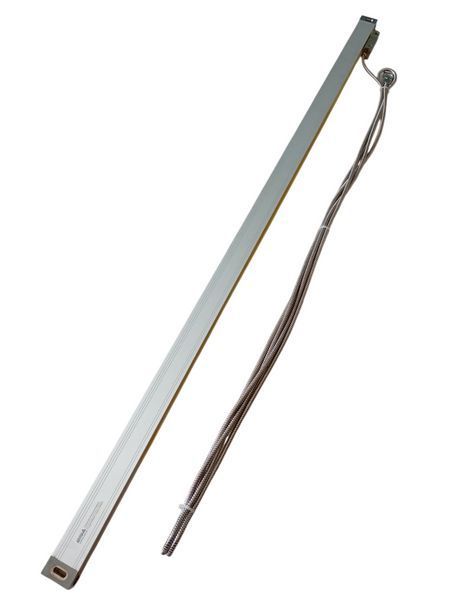

Оптическая линейка 1300 мм TTL SK10 для УЦИ, 5 мкм, полный комплект

В наличии
Артикул: 130058220
9 500 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Характеристики
Разрешение линейной оси, мкм 0.005
Довжина вимірювальної лінійки 1300 мм
Описание

Технические характеристики

Характеристика

Значение

Модель

SK10

Тип устройства

Оптическая линейка / линейный энкодер

Рабочее перемещение

1300 мм

Общая длина

1460 мм

Разрешение

5 мкм

Тип выхода

TTL

Ширина корпуса

30 мм

Высота корпуса

46 мм

Материал корпуса

Алюминий

Длина кабеля

4,5 м

Защита кабеля

Металлическая оплётка

Подключение

Совместимые УЦИ (DRO) и системы позиционирования



Оптическая линейка SK10 с рабочим ходом 1300 мм предназначена для точного считывания положения подвижных узлов станков, координатных столов и другого оборудования с линейным перемещением. Она может работать в составе системы УЦИ (DRO) или использоваться в совместимых системах позиционирования, передавая данные в формате TTL.

Модель рассчитана на оборудование с большим ходом оси. Диапазон измерения 1300 мм позволяет контролировать перемещение суппорта, стола или каретки на значительном расстоянии, а разрешение 5 мкм обеспечивает детальное отображение изменения координаты. Такой вариант подходит для мастерских и производственных участков, где необходимо повысить удобство работы станка и перейти от механического отсчёта к цифровому контролю положения.

1300 мм полезного хода

Рабочий диапазон линейки составляет 1300 мм, при этом полная длина корпуса равна 1460 мм. Эти параметры важно учитывать при подготовке места установки: монтажная зона должна обеспечивать достаточное пространство для самого корпуса и свободное перемещение считывающего узла.

SK10 особенно актуальна для длинных осей, где применение более коротких измерительных линеек невозможно или неудобно. Модель можно использовать при модернизации уже имеющегося оборудования и при комплектации нового станка системой цифровой индикации.

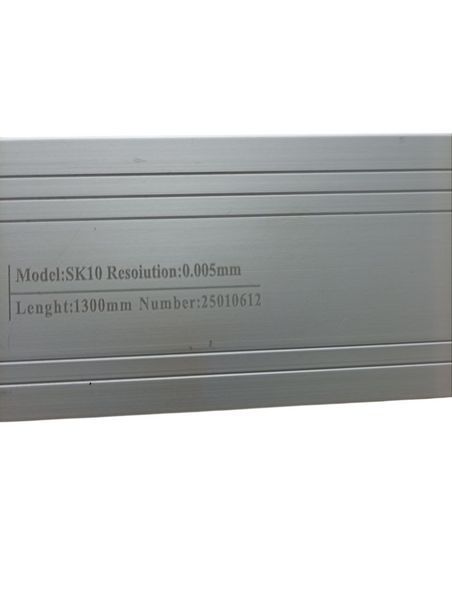

Алюминиевый корпус 30 × 46 мм

Основная часть SK10 выполнена в алюминиевом корпусе шириной 30 мм и высотой 46 мм. Такой профиль обеспечивает необходимую жёсткость конструкции при значительной длине измерительной системы и одновременно остаётся удобным для установки вдоль станины или рабочего стола.

В комплект входит защитный профиль, который устанавливается над линейкой и уменьшает прямое воздействие производственных загрязнений и случайных механических контактов. Для оборудования, где образуется металлическая стружка и активно перемещаются рабочие узлы, дополнительная защита является важной частью правильно организованного монтажа.

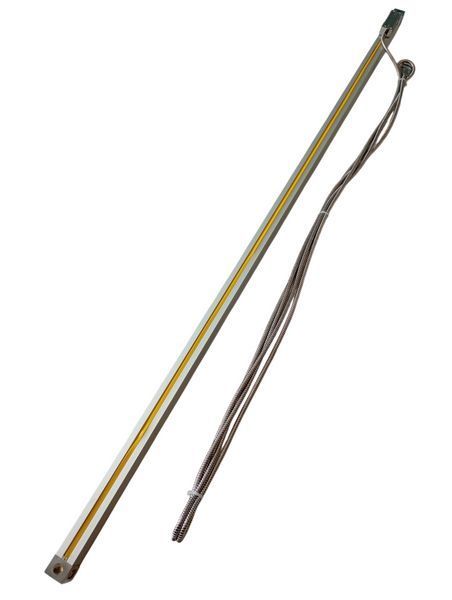

Кабель 4,5 метра в металлической защите

SK10 оснащена кабелем длиной 4,5 м. Значительный запас длины позволяет удобно проложить соединение от линейки к блоку цифровой индикации даже на крупном станке.

Кабель имеет защитную металлическую оплётку, которая повышает устойчивость к механическому воздействию и помогает защитить провод в производственных условиях. Это особенно полезно при прокладке кабеля вблизи подвижных элементов станка.

Для какого оборудования подходит SK10 1300 мм

Линейка может применяться на оборудовании, где необходим точный контроль прямолинейного перемещения:

  • токарных станках;
  • фрезерных станках;
  • шлифовальном оборудовании;
  • координатных и рабочих столах;
  • промышленных механизмах позиционирования;
  • оборудовании, модернизируемом системами УЦИ;
  • автоматизированных установках с совместимым TTL-входом.

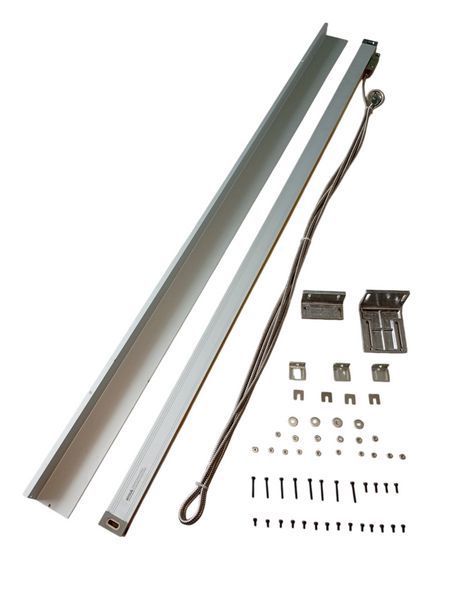

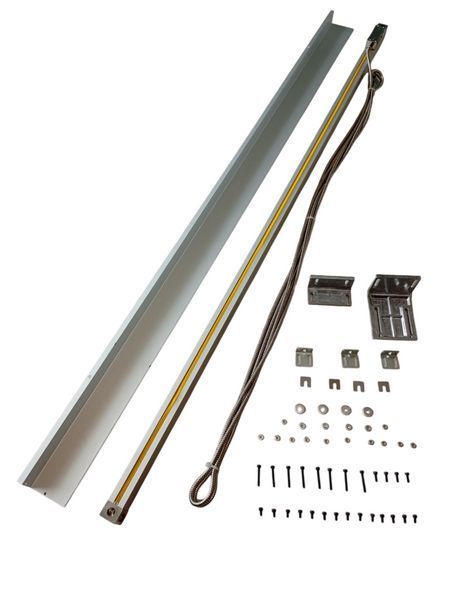

Полный комплект для установки

Вместе с измерительной линейкой поставляются необходимые элементы для её монтажа и подключения:

  • оптическая линейка SK10 1300 мм;
  • кабель подключения длиной 4,5 м;
  • монтажный комплект;
  • защитный профиль.

Полная комплектация упрощает установку системы на станке и позволяет сразу подготовить измерительный узел к интеграции с совместимым блоком цифровой индикации.
