Токарный станок с трёхфазным электродвигателем может работать десятилетиями, однако стандартная схема запуска существенно ограничивает возможности управления шпинделем. Для изменения скорости оператор переставляет ремень на другой шкив или переключает передачи в коробке скоростей. Во время обработки деталей разного диаметра такие операции отнимают время и усложняют подбор режима резания.

Установка частотного преобразователя позволяет плавно изменять обороты, настраивать разгон двигателя и управлять направлением вращения. Особенно полезна такая модернизация для небольших мастерских, где один станок используется для черновой обработки, чистового точения, сверления и нарезания резьбы.



Как правильно подобрать мощность частотного преобразователя

Первым ориентиром служит паспортная табличка электродвигателя. На ней указаны мощность в киловаттах, номинальное напряжение, ток, частота и скорость вращения. Именно эти параметры определяют требования к будущему электроприводу.

Для двигателя мощностью 2,2 кВт обычно рассматривают преобразователь соответствующего номинала. Однако окончательный выбор зависит от выходного тока инвертора и характера нагрузки. Токарный станок во время глубокого резания создаёт значительное сопротивление на шпинделе, поэтому важными становятся перегрузочная способность и возможность поддерживать крутящий момент.

При работе с крупными заготовками, длительной нагрузке или частых запусках целесообразно проверить запас по току. Более мощный частотник подбирают на основании характеристик двигателя и условий эксплуатации, а параметры электронной защиты настраивают по номинальному току мотора.



220 или 380 В: какое подключение необходимо станку

Перед приобретением инвертора проверяют напряжение электросети и допустимые схемы соединения обмоток двигателя. Обозначение 230/400 В на шильдике обычно означает работу по схеме «треугольник» при 230 В и «звезда» при 400 В.

Для однофазной сети 220–230 В можно использовать соответствующий преобразователь с трёхфазным выходом 220–230 В, если двигатель допускает такое напряжение и переключение обмоток. Существуют также специальные модели с однофазным входом 220 В и трёхфазным выходом 380 В.

При наличии промышленной трёхфазной сети применяют инверторы класса 380 В. В любом случае параметры питания, схему обмоток и допустимый ток согласовывают до начала монтажа.



Какой частотник выбрать для токарного станка на 2,2 или 5,5 кВт

Для небольшого токарного оборудования с двигателем соответствующего номинала подойдёт частотный преобразователь 2.2 кВт, 3х380 В: векторное управление и автоматизация. Модель JH-500A поддерживает регулирование частоты, плавный запуск и векторное управление. Последняя функция особенно полезна при изменении нагрузки, когда требуется сохранить стабильную работу электродвигателя.

Для более мощных приводов стоит рассмотреть частотный преобразователь 5.5 кВт 380-380 SUSWE SU300-5R5G3. Устройство рассчитано на трёхфазное питание 380 В, имеет номинальный выходной ток 13 А и поддерживает бессенсорное векторное управление. Такие характеристики имеют значение для оборудования, работающего с переменной механической нагрузкой.

В каталоге частотных преобразователей VFD-DRIVER представлен широкий ассортимент моделей различной мощности и конфигурации питания. Это позволяет подобрать инвертор под конкретный двигатель и возможности электросети мастерской.



Как организовать реверс вращения шпинделя

Реверс используется во время отдельных технологических операций, в частности нарезания резьбы и работы со специальной оснасткой. Частотный преобразователь позволяет изменять направление вращения двигателя с помощью управляющих команд.

Для этого применяют дискретные входы инвертора и переключатель направления. Удобный вариант – трёхпозиционный селектор с положениями «Вперёд», «Стоп» и «Назад». Соответствующие входы программируют согласно инструкции конкретной модели.

Алгоритм переключения настраивают так, чтобы новое направление активировалось после остановки шпинделя. Особое внимание уделяют патрону, резьбовым креплениям и механическим узлам, для которых обратное вращение может создавать дополнительную нагрузку. Схема также должна исключать одновременные команды обоих направлений.



Регулировка оборотов с помощью потенциометра

Для ежедневной работы удобнее иметь отдельную поворотную ручку возле рабочей зоны станка. Она позволяет изменять скорость без перехода в программное меню частотника.

Для такого управления можно использовать потенциометр TAYIEEI LA42DWQ-22, 10 кОм, 2 Вт, 22 мм. Он устанавливается в стандартное монтажное отверстие диаметром 22 мм и имеет шкалу для визуального контроля положения регулятора.

При наличии совместимого аналогового входа потенциометр подключают к опорному источнику напряжения, сигнальному входу и общему контакту частотника в соответствии с заводской схемой. В настройках выбирают аналоговый источник задания частоты и устанавливают рабочие пределы.

Следует учитывать, что изменение частоты двигателя влияет на его охлаждение и доступный момент. Для тяжёлого резания на малых скоростях сохраняют соответствующий механический диапазон коробки передач, а при необходимости предусматривают дополнительное охлаждение двигателя.



Выносной пост управления: запуск, направление и скорость

Для модернизации старого токарного станка удобным решением станет пост управления с кнопкой аварийной остановки STOP, потенциометром и переключателем 22 мм.

В одном корпусе размещены три органа управления. Поворотный регулятор задаёт скорость, переключатель используется для выбора режима, а грибовидная кнопка предназначена для аварийного вмешательства. Конкретные функции элементов определяются электрической схемой станка.

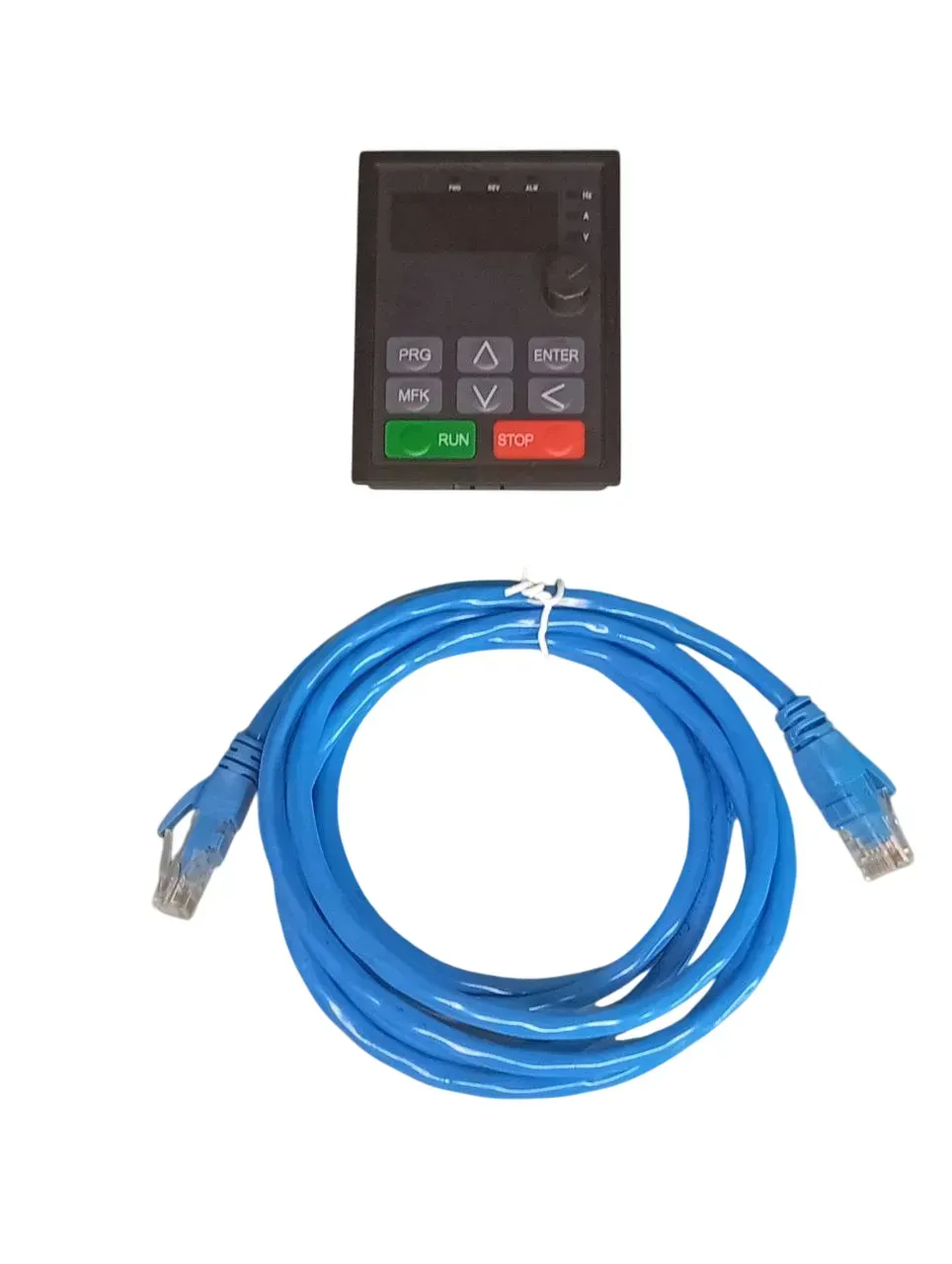

Для приводов серии SU300 предусмотрена также панель управления SUSWE для частотного преобразователя SU300 с кабелем RJ45. Комплект включает выносную клавиатуру с дисплеем и соединительный кабель. Панель позволяет контролировать параметры привода, выполнять настройки, запускать и останавливать двигатель в пределах выбранной конфигурации.



Аварийная остановка и защита оператора

Обычная команда STOP и аварийная остановка выполняют разные задачи. Для токарного станка важно предусмотреть отдельную защитную цепь, которая будет реагировать на опасную ситуацию.

Одним из компонентов такой системы может быть аварийная кнопка STOP Techpushbutton ZB2-BE102C грибовидная с фиксацией (1NC, 10A, 600V). Она имеет нормально замкнутый контакт, который размыкается после нажатия, и механизм фиксации с поворотной разблокировкой.

Способ аварийного отключения определяют по оценке рисков станка. Для этого могут потребоваться реле безопасности, соответствующая функция STO в приводе или другое предусмотренное проектом решение. Одна кнопка или программная команда остановки сами по себе ещё не подтверждают необходимый уровень безопасности.

Монтаж силовых цепей 380 В и проверку защиты должен выполнять квалифицированный специалист по электрооборудованию с соблюдением инструкций производителя и правил электробезопасности.



Что проверить перед первым запуском

После установки частотника в его параметры вводят паспортные данные электродвигателя, задают рабочую частоту, время разгона и торможения. Для токарного станка важно учесть инерцию патрона и массивной заготовки. Слишком короткое торможение может вызвать перенапряжение в инверторе, поэтому иногда требуется совместимый тормозной резистор.

Во время наладки проверяют направление вращения, реакцию на команды управления, фактическую скорость шпинделя и работу защитных устройств. Отдельно оценивают нагрев двигателя под рабочей нагрузкой.

Частотное регулирование целесообразно сочетать со штатными механическими передачами станка. Такая конфигурация обеспечивает более широкий выбор скоростей и помогает поддерживать необходимое усилие резания.

Подбор частотного преобразователя для токарного станка начинается с характеристик двигателя, а завершается правильно организованным рабочим местом оператора. Соответствующая мощность инвертора, программируемый реверс, внешний потенциометр и продуманная система аварийной остановки позволяют сделать управление более точным и удобным.

Для мастерской с технически исправным станком такая модернизация открывает возможность расширить рабочий диапазон оборудования, сохранив его механическую основу.
