Технічні характеристики
|
Параметр
|
Значення
|
|
Бренд
|
SNSNTDRO
|
|
Модель
|
NTS-M
|
|
Тип
|
Оптична лінійна вимірювальна шкала
|
|
Робочий хід
|
100 мм
|
|
Повна довжина корпусу
|
240 мм
|
|
Дискретність вимірювання
|
5 мкм / 0,005 мм
|
|
Вихідний сигнал
|
TTL
|
|
Роз'єм
|
D-SUB DB9, 9-pin
|
|
Довжина сигнального кабелю
|
3 м
|
|
Захист кабелю
|
Металеве обплетення
|
|
Підключення
|
Сумісні УЦИ / DRO
|
|
Застосування
|
Токарні, фрезерні, шліфувальні, розточувальні верстати
|
SNSNTDRO NTS-M 100 мм – оптична вимірювальна лінійка для верстатів, яким потрібен точний цифровий контроль переміщення на відносно невеликій ділянці. Робочий хід моделі становить 100 мм, тому вона добре підходить для встановлення на поперечні подачі, компактні координатні вузли та інші механізми, де немає потреби у довгій вимірювальній шкалі.
Лінійка перетворює механічне переміщення вузла на електричний сигнал TTL, який передається на сумісний блок цифрової індикації УЦИ (DRO). Оператор отримує поточну координату без необхідності постійно відстежувати положення за лімбами та механічними шкалами верстата.
5 мкм для детального контролю переміщення
Дискретність вимірювання 5 мкм, або 0,005 мм, дозволяє точно відстежувати зміну положення супорта, столу чи іншого рухомого елемента. Для механічної обробки це особливо корисно під час виставлення інструмента, виконання послідовних проходів, повернення до заданої координати та контролю величини подачі.
NTS-M може використовуватися на токарних, фрезерних, шліфувальних і розточувальних верстатах. Встановлення лінійного енкодера особливо актуальне під час модернізації обладнання, коли необхідно додати цифрове відображення координат без заміни основної механіки верстата.
Робочі 100 мм і повний габарит 240 мм
При підборі оптичної лінійки важливо розрізняти вимірювальний хід і фактичну довжину пристрою. У цієї моделі корисний діапазон становить 100 мм, тоді як повний габарит корпусу – 240 мм.
Додаткові 140 мм необхідні для конструкції зчитувального вузла, торцевих елементів і внутрішнього механізму лінійного енкодера. Тому перед монтажем потрібно переконатися, що на обраній осі верстата передбачено достатньо місця не лише для робочого ходу, а й для всього корпусу NTS-M.
Такий підхід дозволяє заздалегідь правильно спланувати положення кронштейнів і уникнути ситуації, коли лінійка підходить за вимірювальним діапазоном, але не поміщається фізично.
TTL та DB9 для підключення до УЦИ
SNSNTDRO NTS-M працює з вихідним сигналом TTL та обладнана стандартним 9-контактним роз'ємом D-SUB DB9. Лінійка може підключатися до сумісних блоків DRO, які підтримують відповідний тип сигналу та схему контактів.
Це важливий момент при підборі комплектуючих: перед підключенням рекомендується перевірити сумісність конкретного УЦИ за електричним інтерфейсом і розпіновкою DB9.
Кабель 3 метри в металевому обплетенні
Для передачі сигналу передбачено кабель довжиною 3 м. Такий запас дозволяє прокласти з'єднання від вимірювальної шкали до блока індикації з урахуванням конструкції верстата та розташування екрана DRO.
Кабель знаходиться у захисному металевому обплетенні, яке знижує ризик його пошкодження при контакті з елементами обладнання. Це практичне виконання для майстерень і виробничих дільниць, де поруч із вимірювальною системою постійно працюють рухомі механізми.
Де можна встановити NTS-M 100 мм
Лінійка підходить для обладнання, де необхідно контролювати коротке лінійне переміщення:
- поперечні осі токарних верстатів;
- фрезерні верстати;
- шліфувальні верстати;
- розточувальне обладнання;
- невеликі координатні столи;
- механізми позиціонування;
- верстати, що оснащуються або модернізуються системою УЦИ.

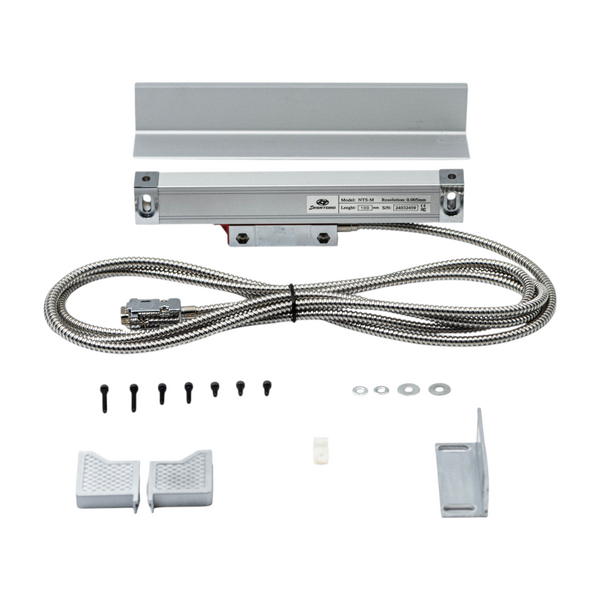

Повний комплект для монтажу
Разом із лінійкою постачаються компоненти, необхідні для встановлення вимірювальної системи на обладнання:
- оптична лінійка SNSNTDRO NTS-M 100 мм із кабелем 3 м та роз'ємом DB9 – 1 шт.;
- захисний кожух-кутник з алюмінієвого сплаву – 1 шт.;
- комплект монтажних кронштейнів, кутників і металевих пластин – 1 комплект;
- набір кріпильних гвинтів, метизів і шайб – 1 комплект.
