Оптична лінійка УЦІ (DRO) 600 мм, 1 мкм, TTL, інтерфейс DB9, кабель 3 м, комплект встановлення

В наявності
Артикул: 60058220
5 600 грн
Увійдіть на сайт щоб
додати товар в список бажань
%
Увійти для відображення накопичувальної знижки
Характеристики
Роздільна здатність лінійної осі, мкм 0.001
Довжина вимірювальної лінійки 600 мм
Опис

Оптична лінійка з діапазоном вимірювання 600 мм призначена для визначення поточного положення рухомих частин верстата та передавання координат на дисплей УЦІ DRO. Пристрій встановлюється вздовж контрольованої осі й фіксує переміщення робочого столу, супорта, каретки або іншого механізму.

Роздільна здатність мкм відповідає кроку відліку 0,005 мм. Оператор може точно контролювати подачу, встановлювати нульову координату, витримувати задані розміри та повторювати технологічні переходи з однаковими параметрами. Робочий хід 600 мм розрахований на обладнання з подовженою зоною переміщення.

Конструкція вимірювального вузла

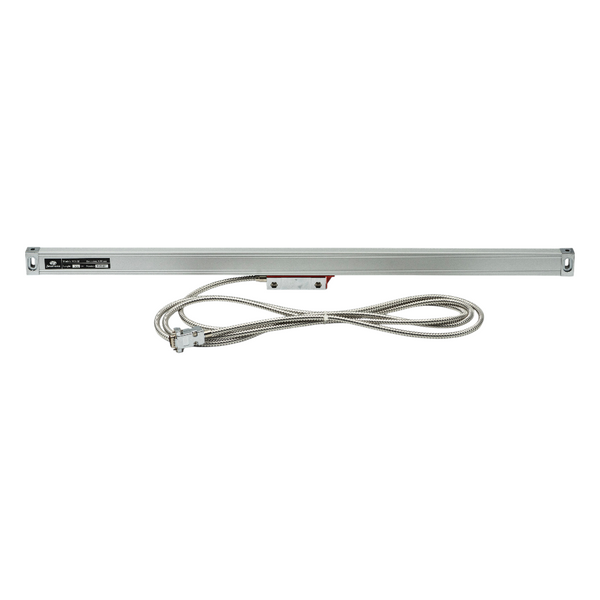

Система складається з жорсткого корпусу з оптичною шкалою та зчитувальної головки, пов’язаної з рухомою частиною верстата. Під час роботи головка переміщується вздовж шкали та формує електричні імпульси відповідно до пройденої відстані. Блок УЦІ перетворює отримані дані на числове значення координати.

Закритий корпус знижує вплив пилу та виробничих забруднень на оптичні елементи. Для додаткового захисту лінійки під час металообробки рекомендується встановлювати комплектний кожух.

Передавання даних

Вихідний сигнал лінійки відповідає рівню TTL. Підключення до цифрового індикатора виконується через дев’ятиконтактний роз’єм DB9. Кабель довжиною 3 м дозволяє розмістити блок УЦІ окремо від контрольованої осі та прокласти з’єднання вздовж станини.

Перед монтажем потрібно перевірити напругу живлення, розпіновку DB9 і формат сигналу, передбачений конкретною моделлю індикатора. Однаковий корпус роз’єму може використовуватися з різними схемами контактів.

Встановлення на обладнання

Лінійка монтується нерухомо та вирівнюється паралельно фактичному напрямку руху осі. Зчитувальна головка закріплюється на рухомому вузлі через кронштейн. Правильне взаємне положення деталей запобігає боковому навантаженню на головку та забезпечує рівномірне зчитування в межах усього ходу.

Для встановлення необхідно враховувати повну довжину корпусу, торцеві частини та простір для переміщення зчитувального механізму. Габарит виробу перевищує номінальний діапазон 600 мм, тому монтажну зону слід виміряти до замовлення.

Сфера використання

Модель підходить для токарних, фрезерних, шліфувальних, свердлильних, розточувальних та інших верстатів із системою цифрового відображення координат. Лінійку можна застосовувати під час переоснащення обладнання, складання нової системи УЦІ або заміни сумісного лінійного датчика.

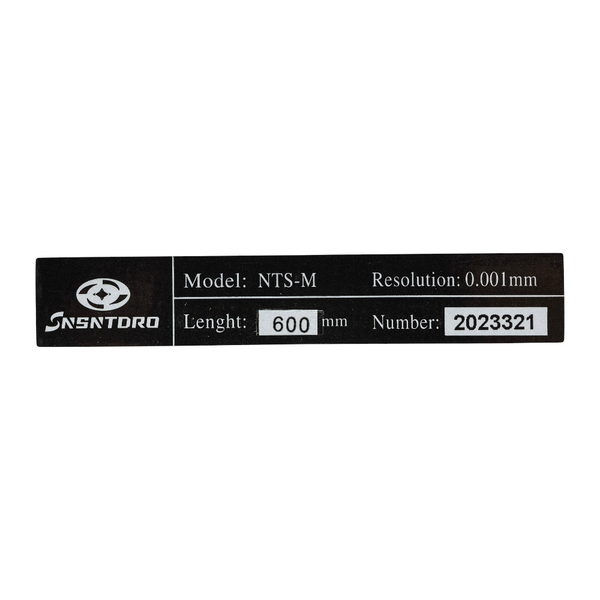

Технічні характеристики

Параметр

Значення

Тип пристрою

Оптична лінійна вимірювальна система

Призначення

Контроль координат у системах УЦІ DRO

Номінальний робочий хід

600 мм

Роздільна здатність

1 мкм

Крок відліку

0,01 мм

Метод зчитування

Оптичний

Формат вихідного сигналу

TTL

Інтерфейс підключення

DB9

Довжина з’єднувального кабелю

3 м

Контрольоване переміщення

Лінійне

Зчитувальна головка

Входить до комплекту

Монтажні деталі

Входять до комплекту

Захисний кожух

Передбачений комплектом

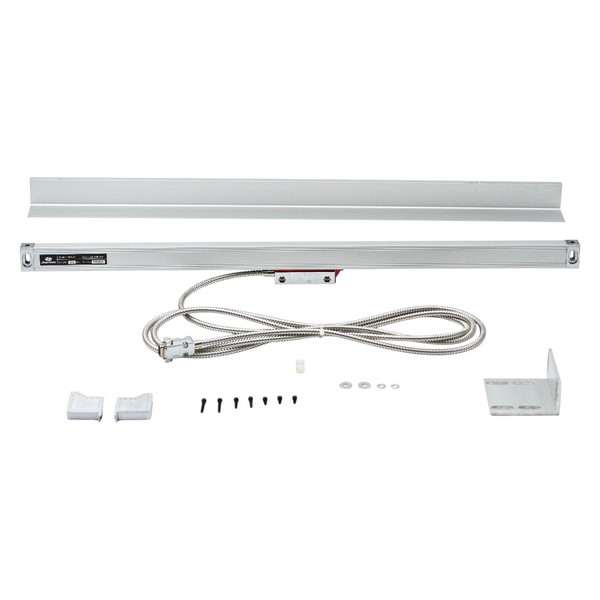

Комплект постачання

  • Оптична лінійка з робочим ходом 600 мм – 1 шт.
  • Зчитувальна головка – 1 шт.
  • Кабель із роз’ємом DB9 довжиною 3 м – 1 шт.
  • Монтажні кронштейни та кріплення – комплект
  • Захисний кожух – 1 шт.
