Таблиця характеристик
|
Характеристика
|
Значення
|
|
Виробник
|
SNSNTDRO
|
|
Модель
|
NTS-M
|
|
Тип пристрою
|
Оптична лінійка / лінійний енкодер
|
|
Робочий хід
|
50 мм
|
|
Загальна довжина
|
150 мм
|
|
Розмір корпусу
|
16 × 16 мм
|
|
Роздільна здатність
|
1 мкм / 0,001 мм
|
|
Тип вихідного сигналу
|
TTL
|
|
Роз'єм підключення
|
DB9
|
|
Довжина кабелю
|
2 м
|
|
Захист кабелю
|
Металеве обплетення
|
|
Матеріал корпусу
|
Алюміній
|
|
Призначення
|
Вимірювання коротких лінійних переміщень
|

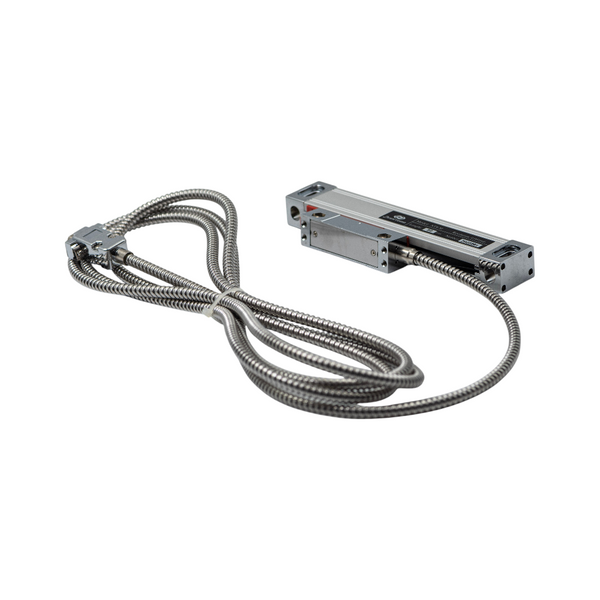

SNSNTDRO NTS-M 50 мм – компактний лінійний оптичний енкодер для верстатів, координатних вузлів і промислових механізмів, де потрібно точно контролювати невеликий хід осі. Модель розрахована на робоче переміщення 50 мм і виділяється дуже малим перерізом корпусу – лише 16 × 16 мм.
Такий формат особливо зручний для встановлення на обладнання, де звичайна оптична лінійка фізично не поміщається або заважає роботі інших вузлів. KA200 можна використовувати при модернізації компактних токарних і фрезерних верстатів, невеликих координатних столів, механізмів подачі та спеціалізованого обладнання.
Коли 16 × 16 мм мають вирішальне значення
У невеликих верстатах простір між супортом, напрямними, столом та захисними елементами часто обмежений кількома сантиметрами. Саме для таких умов профіль 16 × 16 мм стає серйозною перевагою.
Лінійка займає мінімум місця та дозволяє реалізувати цифровий контроль координати без встановлення громіздкого вимірювального блока. Це дає більше свободи при виборі точки кріплення й допомагає зберегти доступ до робочих механізмів після монтажу.
Невеликий алюмінієвий корпус також зручний при дооснащенні вже готового обладнання, конструкцію якого небажано суттєво переробляти.
50 мм робочого ходу при загальній довжині 150 мм
Корисний вимірювальний діапазон моделі становить 50 мм, тоді як повна довжина корпусу дорівнює 150 мм. Цей параметр важливо враховувати заздалегідь: для монтажу необхідно передбачити місце під весь корпус, а не лише під ділянку фактичного переміщення.
Такий хід оптимальний для коротких осей і вузлів, де великий діапазон вимірювання не потрібний. Наприклад, KA200 може застосовуватися для контролю поперечного переміщення, точної подачі невеликого столу або положення механізму в межах обмеженої траєкторії.
Кабель 2 м у металевому обплетенні
До лінійки підключений кабель довжиною 2 метри, що дозволяє винести цифровий індикатор на зручну для оператора позицію.
Кабель має захисне металеве обплетення. Воно підвищує стійкість з'єднання до механічного впливу та допомагає захистити провід у зоні, де можливі вібрації, тертя або контакт з елементами верстата.
Для якого обладнання підійде KA200 50 мм
Модель можна використовувати для:
- компактних токарних верстатів;
- невеликих фрезерних верстатів;
- шліфувального обладнання;
- мініатюрних координатних столів;
- вимірювальних пристроїв;
- механізмів точної подачі;
- систем позиціонування;
- спеціалізованого обладнання з коротким ходом осі.

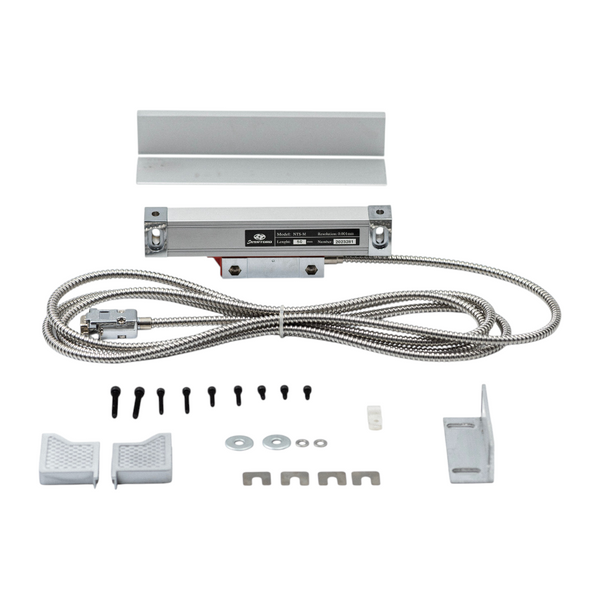

Комплектація
- оптична лінійка SNSNTDRO NTS-M 50 мм;
- кабель DB9 довжиною 2 м;
- монтажні кронштейни;
- комплект кріпильних елементів.
Вибір для обладнання, де немає зайвого місця
SNSNTDRO NTS-M 50 мм орієнтована на задачі, де потрібний невеликий вимірювальний хід, але вимоги до точності залишаються високими. Корпус 16 × 16 мм дозволяє встановити енкодер у вузькому просторі, а роздільна здатність 1 мкм забезпечує детальний цифровий контроль переміщення.
Поєднання TTL-виходу, DB9-підключення, двометрового захищеного кабелю та компактного алюмінієвого профілю робить цю модель зручною для модернізації невеликих верстатів і створення власних систем точного позиціонування.
