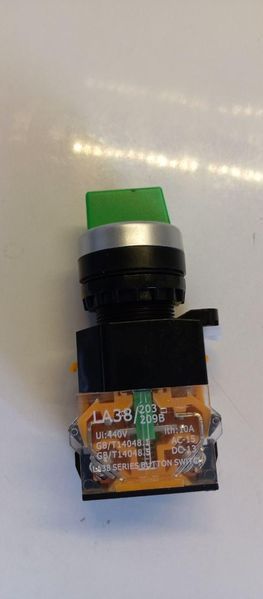

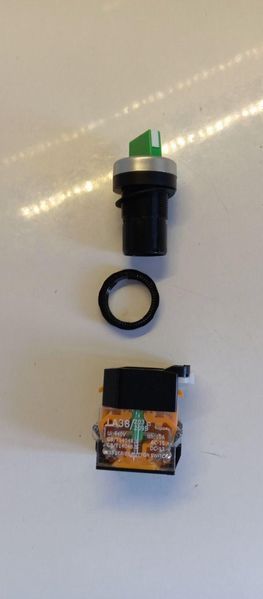

Тумблер Пуск Стоп Реверс LA38 – панельний командний перемикач для вибору напрямку роботи електропривода та зупинки механізму. Селектор має три фіксовані положення, тому після повороту рукоятка залишається у вибраному режимі до наступного ручного перемикання. Така логіка особливо зручна для верстатів, приводів подачі, конвеєрів, лебідок та інших механізмів, яким необхідні прямий хід, нейтральне положення і зворотний хід.

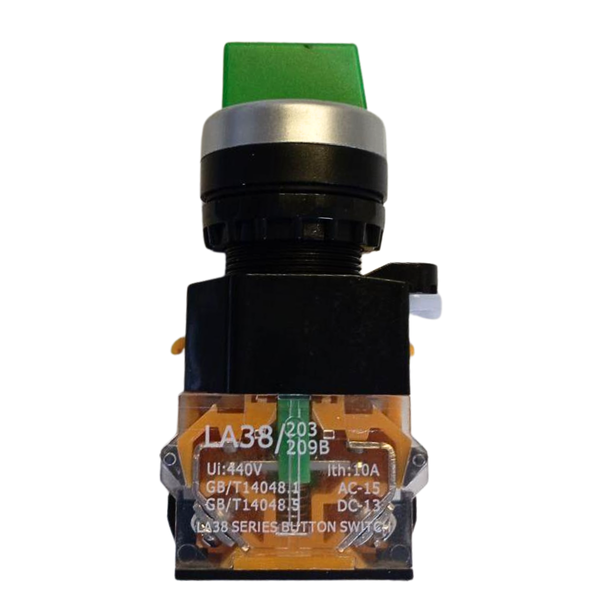

За маркуванням на контактному модулі перемикач належить до серії LA38, має номінальний тепловий струм Ith 10 А та категорії застосування AC-15 і DC-13. Це вказує на його основне призначення – роботу в електричних колах керування, зокрема з котушками контакторів і реле.
Три режими керування одним селектором
Конструкція дозволяє реалізувати зрозумілий алгоритм:
- Пуск – команда на обертання або рух у прямому напрямку
- Стоп – відключення керуючого сигналу
- Реверс – команда на роботу у протилежному напрямку
На відміну від імпульсного перемикача, у цій моделі використовується механічна фіксація. Оператору не потрібно утримувати рукоятку: вибране положення зберігається постійно.
Це важливо для обладнання, де напрямок роботи має залишатися заданим протягом усього робочого циклу.
Технічні характеристики
|
Характеристика
|
Значення
|
|
Серія
|
LA38
|
|
Тип пристрою
|
Селекторний тумблер
|
|
Призначення
|
Пуск Стоп Реверс
|
|
Кількість положень
|
3
|
|
Тип перемикання
|
З фіксацією
|
|
Самоповернення
|
Немає
|
|
Номінальний тепловий струм Ith
|
10 А
|
|
Маркування напруги
|
Ui 440 В
|
|
Категорія застосування AC
|
AC-15
|
|
Категорія застосування DC
|
DC-13
|
|
Орган керування
|
Поворотна рукоятка
|
|
Колір рукоятки
|
Зелений
|
|
Виконання
|
Панельне
|
|
Основна сфера
|
Кола керування промислового обладнання
|
Як правильно використовувати для реверсу двигуна
Для реверсивного електропривода LA38 найдоцільніше включати в керуючу частину схеми. Перемикач задає потрібний режим, а комутацію силового живлення двигуна виконують контактори.
Типова логіка підключення:
LA38 → контактор прямого ходу або контактор реверсу → електродвигун
У положенні Пуск активується контактор прямого напрямку. У центральному положенні керуючі кола відключаються. При переведенні в Реверс команда надходить на другий контактор.
Для трифазного двигуна реверсивна контакторна схема повинна мати блокування, яке унеможливлює одночасне спрацювання контакторів прямого та зворотного ходу.
Що означають AC-15 і DC-13
Маркування на корпусі дає важливу інформацію про призначення контактної групи.
AC-15 використовується для комутації електромагнітних навантажень у колах змінного струму, наприклад котушок контакторів.
DC-13 стосується керування електромагнітними навантаженнями постійного струму.
Тому позначення Ith 10 А не слід трактувати як дозвіл безпосередньо комутувати будь-який двигун зі струмом 10 А. Для силового навантаження необхідно враховувати робочу категорію, напругу, характер навантаження та фактичну схему контактів.
Де застосовується
Перемикач Пуск Стоп Реверс зручний для керування:
- токарними верстатами
- фрезерними та свердлильними верстатами
- приводами автоматичної подачі
- транспортерами та конвеєрами
- електричними лебідками
- підйомними механізмами
- мотор-редукторами
- насосним обладнанням із відповідною схемою
- допоміжними електроприводами
- промисловою автоматикою
Чому фіксація зручна в роботі
Головна практична відмінність такої моделі – оператор відразу бачить за положенням рукоятки, який режим вибраний. Не потрібно утримувати селектор рукою або дублювати команду окремими кнопками.
Фіксований трипозиційний механізм особливо зручний на верстатах, де обладнання повинно тривалий час працювати в одному напрямку, після чого оператор вручну переводить його у Стоп або Реверс.
Основні переваги
- три чіткі режими Пуск Стоп Реверс
- фіксація кожного вибраного положення
- серія LA38 для панельного монтажу
- номінальний тепловий струм Ith 10 А
- робочі категорії AC-15 та DC-13
- можливість керування реверсивною контакторною схемою
- наочне визначення режиму за положенням рукоятки
- підходить для верстатів і промислових електроприводів
- один орган керування замість кількох окремих перемикачів
Перед монтажем необхідно перевірити схему контактів конкретного блока LA38 та призначення його клем. Для керування потужним двигуном рекомендується використовувати селектор як командний елемент разом із правильно підібраними контакторами, захистом двигуна та блокуванням реверсу.
