Тумблер старт стоп без фиксации

В наличии
Артикул: 11
200 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Описание

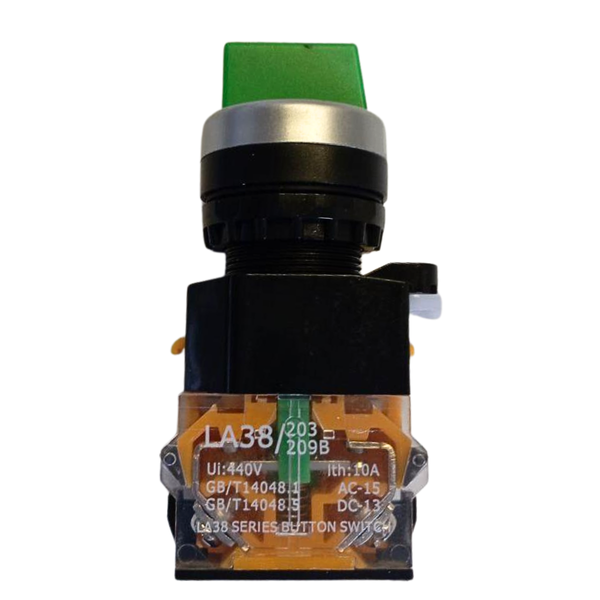

LA38 Старт Стоп без фиксации – командный трехпозиционный переключатель для кратковременной подачи сигналов на цепи управления электроприводом. Его принципиальное отличие от фиксированного селектора заключается в том, что крайние положения не остаются включенными после отпускания рукоятки. Оператор поворачивает тумблер в нужную сторону, контактная группа формирует команду, а пружинный механизм автоматически возвращает рукоятку в центральное положение Стоп.

Такой алгоритм оптимален для станков и механизмов, где прямое и обратное движение должны выполняться только под контролем оператора или где короткий импульс используется для управления контактором, реле или входом ПЛК.

Как работает селектор без фиксации

Переключатель имеет три функциональных состояния:

  • Старт или прямой ход – команда формируется при повороте в одну сторону
  • Стоп – центральное исходное положение

После отпускания рукоятки крайний режим автоматически сбрасывается. Самовозврат исключает ситуацию, когда селектор случайно остается в положении прямого или обратного хода после завершения команды.

Это особенно удобно для наладки, позиционирования, коротких перемещений и ручного управления приводами.

Технические характеристики

Характеристика

Значение

Серия

LA38

Тип

Командный селекторный переключатель

Функциональность

Старт Стоп

Количество положений

2

Крайние положения

Без фиксации

Возврат

Автоматически в центральное положение

Номинальный тепловой ток Ith

10 А

Номинальное изоляционное напряжение Ui

440 В

Категория применения AC

AC-15

Категория применения DC

DC-13

Орган управления

Поворотная зеленая рукоятка

Исполнение

Панельное

Основное применение

Цепи управления электрооборудованием

Для каких схем он предназначен

Маркировка AC-15 и DC-13 указывает, что контактный блок ориентирован прежде всего на коммутацию управляющих нагрузок. К ним относятся катушки контакторов, электромагнитных реле и другие элементы автоматики.

Селектор в такой схеме задает только команду. Перестановку фаз и силовую коммутацию выполняет контакторная часть.

Обозначение Ith 10 А является номинальным тепловым током контактного блока. Оно не означает, что через селектор можно напрямую запускать любой электродвигатель с током до 10 А. Допустимая нагрузка определяется также категорией применения, рабочим напряжением и характером нагрузки.

Где особенно полезен самовозврат

Этот тип переключателя подходит для:

  • токарных и фрезерных станков
  • приводов продольной и поперечной подачи
  • сверлильного оборудования
  • мотор-редукторов
  • электрических кареток
  • механизмов позиционирования
  • подъемного оборудования
  • конвейерных механизмов
  • пультов ручного управления
  • шкафов промышленной автоматики

Самовозврат особенно полезен для режима толчкового перемещения, когда механизм должен двигаться только в течение времени, пока оператор удерживает селектор в соответствующем направлении.

Чем эта модель отличается от селектора с фиксацией

В фиксированном исполнении после выбора направления рукоятка остается в этом положении. Здесь логика другая: команда существует только во время ручного воздействия, после чего механизм переключателя возвращается к центру.

Практические преимущества

  • три функции одним органом управления
  • автоматический возврат в Стоп
  • отдельные команды для прямого и обратного направления
  • удобство для толчкового управления приводом
  • номинальный тепловой ток Ith 10 А
  • категории коммутации AC-15 и DC-13
  • панельное исполнение для пультов и электрошкафов
  • четкое визуальное определение направления поворота
  • возможность интеграции с контакторами, реле и ПЛК

Перед монтажом необходимо проверить схему контактов конкретного блока LA38 и определить, какие клеммы срабатывают в каждом направлении.
