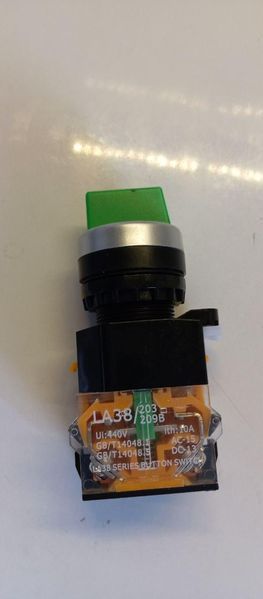

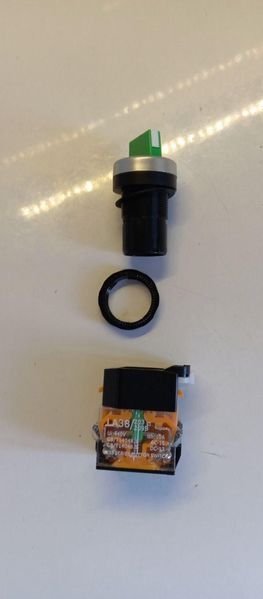

Тумблер старт стоп реверс без фиксации

В наличии
Артикул: 010
200 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Описание

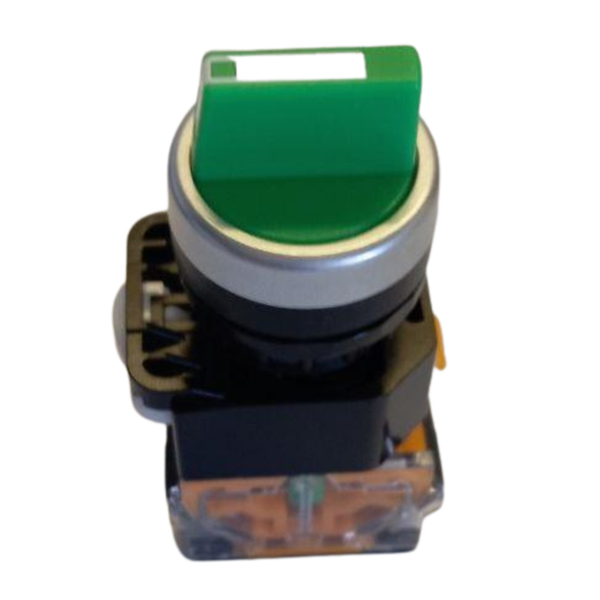

LA38 Старт Стоп Реверс – трехпозиционный селекторный переключатель с самовозвратом в центральное положение. Предназначен для кратковременного управления направлением движения электропривода: оператор поворачивает рукоятку в нужную сторону, контактная группа подает команду, а после отпускания селектор автоматически возвращается в Стоп.

Такое исполнение оптимально для станков, приводов подачи, кареток, лебедок и других механизмов, где требуется ручное управление прямым и обратным ходом без постоянной фиксации команды.

Принцип управления

Переключатель обеспечивает три функциональных состояния:

  • Старт – команда на прямой ход
  • Стоп – центральное нейтральное положение
  • Реверс – команда на обратный ход

Крайние положения не фиксируются. После отпускания рукоятка возвращается к центру, поэтому селектор удобно использовать для толчкового перемещения и точного позиционирования механизмов.

Технические характеристики

Параметр

Значение

Серия

LA38

Тип

Селекторный переключатель

Режимы

Старт / Стоп / Реверс

Количество положений

3

Фиксация

Нет

Возврат

Автоматический в центральное положение

Номинальный тепловой ток Ith

10 А

Номинальное изоляционное напряжение Ui

440 В

Категория применения

AC-15 / DC-13

Орган управления

Поворотная зеленая рукоятка

Исполнение

Панельное

Применение

LA38 целесообразно использовать для управления:

  • токарными и фрезерными станками
  • механизмами подачи
  • мотор-редукторами
  • электрическими каретками
  • конвейерами
  • лебедками
  • подъемными механизмами
  • реверсивными контакторными схемами

Подключение электропривода

Маркировка AC-15 и DC-13 указывает на использование переключателя преимущественно в цепях управления. Для реверса мощного электродвигателя LA38 рекомендуется подключать к катушкам двух контакторов:

селектор → контактор прямого хода / контактор реверса → двигатель

Контакторы должны иметь блокировку, исключающую их одновременное включение. Значение Ith 10 А является тепловым током контактного блока и не означает возможность прямого запуска любого двигателя с током до 10 А.

Преимущества

  • прямой ход и реверс одним селектором
  • автоматический возврат в Стоп
  • удобство для толчкового управления
  • контактный блок Ith 10 А
  • категории AC-15 и DC-13
  • компактное панельное исполнение
  • подходит для контакторов, реле и промышленной автоматики
