Портативный твердомер Leeb предназначен для оперативного контроля твердости металлов и сплавов непосредственно на производстве, в ремонтной зоне, сервисной мастерской или на объекте. В отличие от стационарного оборудования, прибор не требует перемещения крупной детали в лабораторию: достаточно подвести выносной ударный датчик к подготовленному участку поверхности и выполнить измерение.
Модель особенно удобна для проверки массивных заготовок, валов, деталей машин, литых изделий, металлоконструкций и других объектов, которые сложно установить на обычный настольный твердомер. Цифровой LCD-дисплей позволяет сразу контролировать полученное значение, а поддержка распространенных шкал HRC, HB, HV и других упрощает использование результатов в производственном и техническом контроле.
Динамический метод измерения Leeb
Принцип работы прибора основан на ударном методе. Внутри датчика находится подвижный ударный элемент, который во время тестирования взаимодействует с поверхностью контролируемого металла. Система анализирует характеристики движения ударного тела до контакта и после отскока, после чего электронный блок рассчитывает показатель твердости.
Такой способ измерения хорошо подходит для быстрой проверки большого количества деталей и контроля нескольких зон одного изделия. Оператор может последовательно проверить разные точки и оценить, насколько однородной является твердость поверхности после механической или термической обработки.

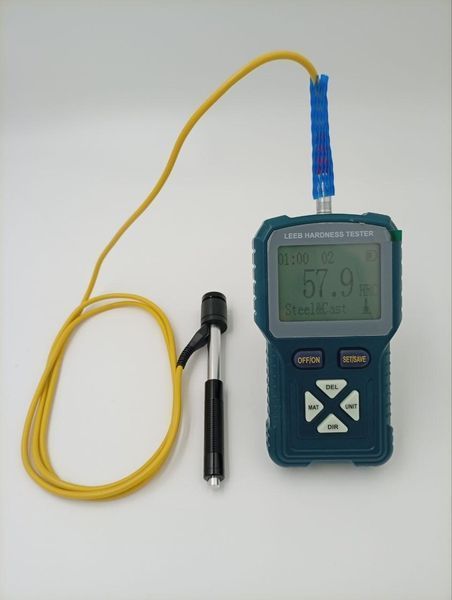

Выносной датчик для сложных мест
Одна из главных особенностей модели – отдельный ударный датчик, соединенный с основным блоком кабелем. Это значительно расширяет возможности прибора по сравнению с конструкциями, где датчик интегрирован непосредственно в корпус.
Основной блок можно держать в удобном положении и одновременно устанавливать датчик на нужный участок изделия. Такая схема практична при работе:
- возле корпусных элементов оборудования
- с крупными валами и осями
- в зонах с ограниченным доступом
- на вертикально установленных деталях
- с массивными металлическими конструкциями
- во время выездного технического контроля
Основные характеристики
|
Характеристика
|
Значение
|
|
Тип прибора
|
Портативный цифровой твердомер
|
|
Метод измерения
|
Leeb, ударный метод
|
|
Назначение
|
Измерение твердости металлов и сплавов
|
|
Тип датчика
|
Выносной ударный
|
|
Дисплей
|
Цифровой LCD
|
|
Поддерживаемые шкалы
|
HRC, HB, HV и другие
|
|
Питание
|
Аккумулятор
|
|
Формат использования
|
Портативный
|
|
Основной блок
|
Отдельный цифровой модуль
|
|
Транспортировка и хранение
|
Защитный кейс
|
|
Сфера применения
|
Производство, сервис, ремонт, контроль качества
|
Контроль по разным шкалам твердости
Поддержка нескольких шкал делает прибор удобным для предприятий, которые работают с различными типами металлических деталей и технической документацией.
Среди доступных форматов отображения указаны:
- HRC – шкала Роквелла
- HB – шкала Бринелля
- HV – шкала Виккерса
- другие поддерживаемые прибором шкалы
Это позволяет использовать один твердомер для различных контрольных задач без необходимости работать только с одним форматом значений.
Где твердомер особенно полезен
Портативная конструкция хорошо подходит для контроля деталей, которые из-за размера, массы или способа установки неудобно проверять стационарными приборами.
Типичные примеры применения:
- контроль валов и осей
- проверка зубчатых колес
- тестирование штампов и пресс-форм
- контроль крупных литых деталей
- проверка металлических заготовок
- контроль деталей после закалки
- проверка корпусных элементов машин
- сервисная диагностика оборудования
- входной контроль металлопродукции
- сравнение твердости разных зон одного изделия
Прибор может быть полезен как в серийном производстве, так и при единичных проверках в ремонтной или сервисной практике.
LCD-дисплей и автономная работа
Результаты измерения отображаются на цифровом LCD-дисплее основного блока, поэтому оператор получает показания без дополнительной ручной обработки результата.
Встроенное аккумуляторное питание повышает мобильность комплекта. Для проведения контроля не нужно постоянно находиться рядом с розеткой, что особенно актуально при работе в производственном цехе, на складе или непосредственно возле установленного оборудования.
Правильный подход к измерению
Для стабильных результатов поверхность в зоне испытания необходимо подготовить к контакту с ударным датчиком. Она должна быть чистой и подходящей для проведения динамического теста. Значительная шероховатость, окалина, загрязнения или неустойчивое положение небольшой детали могут влиять на повторяемость показаний.
При ответственном контроле целесообразно выполнять серию измерений в нескольких близких точках, а не делать вывод только по одному удару. Это позволяет лучше оценить реальное состояние контролируемого участка и выявить возможную неоднородность материала.

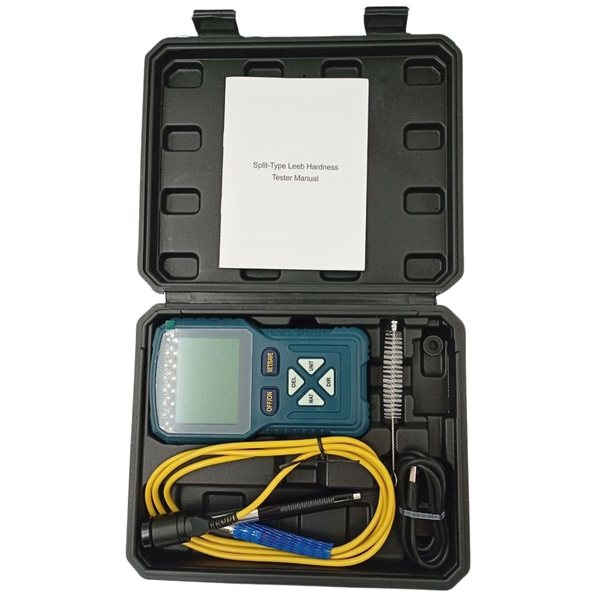

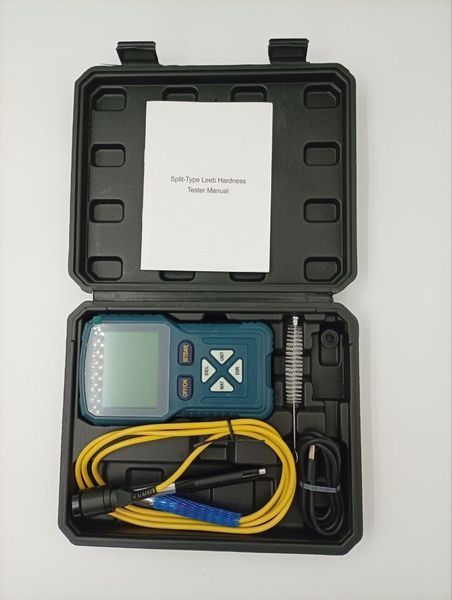

Комплектация

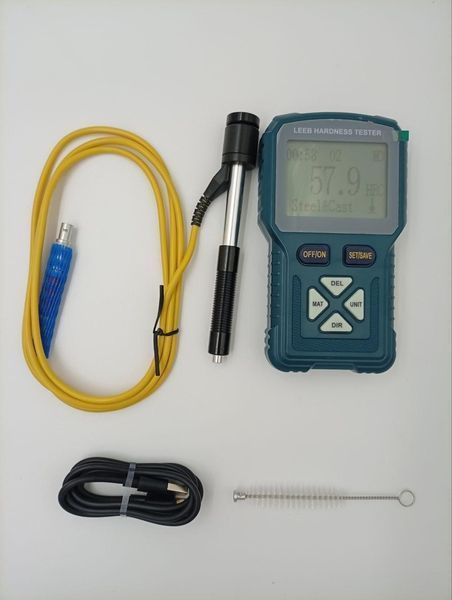

Прибор поставляется как готовый комплект для работы. В набор входят:
- основной цифровой блок твердомера
- выносной ударный датчик
- кабель подключения датчика
- кабель питания и зарядки
- щетка для очистки
- инструкция
- защитный кейс
Наличие кейса особенно удобно для специалистов, которые перевозят измерительное оборудование между различными рабочими местами. Основной блок, датчик и вспомогательные аксессуары хранятся вместе и защищены во время транспортировки.
