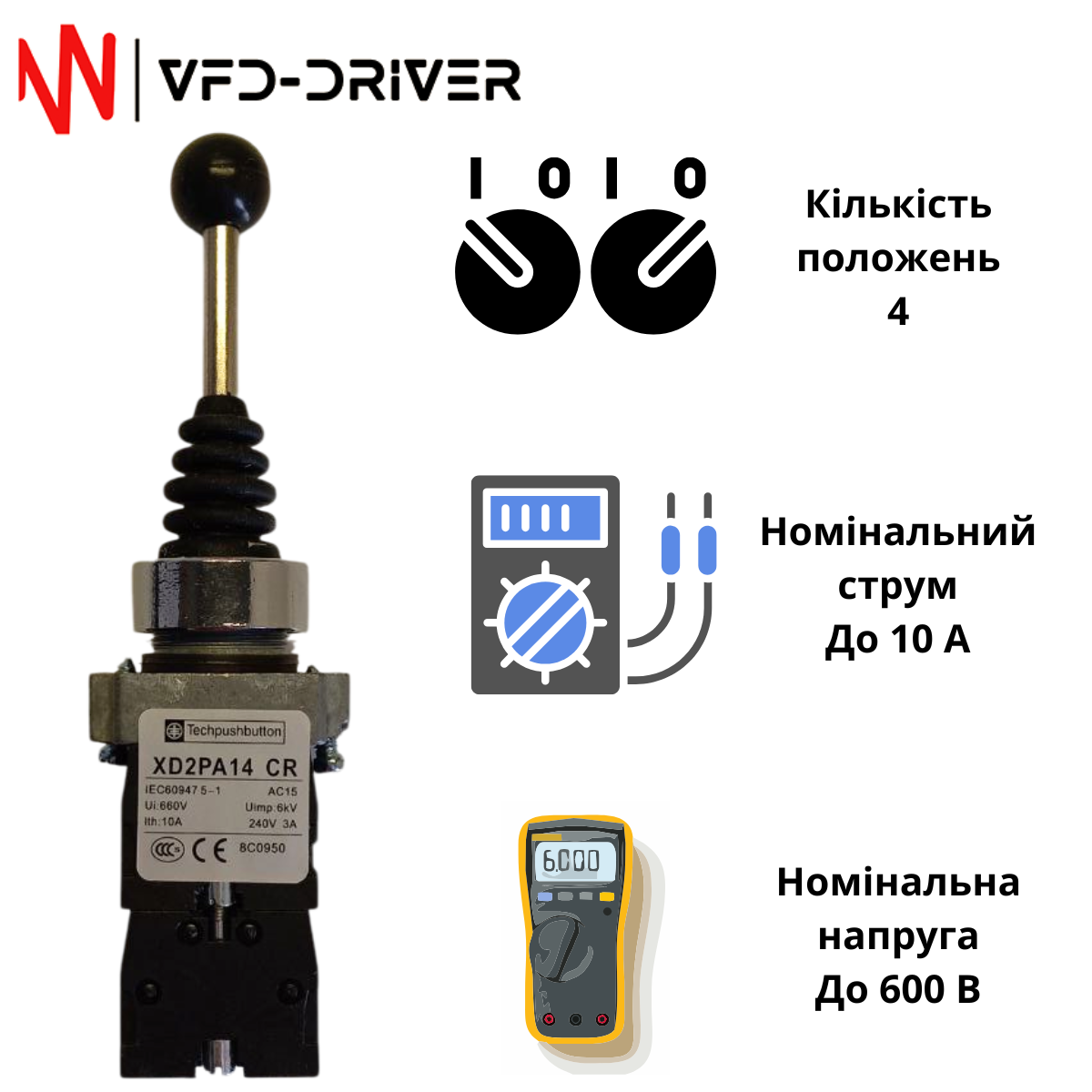

Джойстик-манипулятор XD2PA14 CR, 4 положения, 4NO, 10A 600V, Techpushbutton (OEM/аналог)

В наличии
Артикул: 400
300 грн
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки
Описание

Джойстик-манипулятор XD2PA14 CR предназначен для ручного управления промышленными механизмами, электроприводами и системами автоматизации. Четыре фиксированных положения позволяют подавать отдельные команды для разных направлений движения или функций оборудования. Модель устанавливается в операторские пульты, электротехнические шкафы, станочные панели, подъемные установки и локальные посты управления.

Манипулятор подходит для управления перемещением рабочего узла влево, вправо, вперед и назад, а также для реализации других алгоритмов в соответствии с электрической схемой. После перевода рычага выбранное положение сохраняется благодаря механизму фиксации.

Контактная система 4NO

Устройство оснащено четырьмя нормально разомкнутыми контактами 4NO. При переключении соответствующий контакт замыкает цепь и передает команду на контактор, промежуточное реле, контроллер или другой элемент системы управления.

Номинальный ток составляет до 10 А, заявленное напряжение – до 600 В. Для коммутации двигателей и других мощных нагрузок джойстик целесообразно использовать в цепях управления силовыми контакторами.

Монтаж в панель

XD2PA14 CR рассчитан на установку в стандартное отверстие диаметром 22 мм. Резьбовое крепление обеспечивает надежную фиксацию на металлической или пластиковой панели. Контактные блоки расположены с внутренней стороны пульта и имеют маркировку для подключения проводников.

Область применения

  • управление подъемом, опусканием и горизонтальным перемещением;
  • пульты станков и производственных установок;
  • крановое и грузоподъемное оборудование;
  • конвейерные и транспортные системы;
  • электроприводы, контакторные схемы и автоматика;
  • ручное позиционирование механизмов.

Технические характеристики

Параметр

Значение

Модель

XD2PA14 CR

Исполнение

Techpushbutton OEM/аналог

Тип изделия

Джойстик-манипулятор

Количество положений

4

Механизм переключения

С фиксацией

Контактная конфигурация

4NO

Состояние контактов

Четыре нормально разомкнутые

Номинальный ток

До 10 А

Номинальное напряжение

До 600 В

Монтажный диаметр

22 мм

Способ установки

Панельный

Стандарт

IEC 60947-5-1

Важно перед подключением

Перед монтажом необходимо проверить схему срабатывания контактов в каждом положении, допустимые параметры нагрузки и соответствие алгоритму работы оборудования. Подключение выполняется при полностью обесточенной цепи.
