Відгуки 1
Купляв для реверсу на саморобний верстат. Нормальний тумблер за свої гроші, клацає чітко, в середньому положенні (0) фіксується впевнено, випадково не проскочиш. Пластик нормальний, не смердить і не розсипається, коли затягуєш. Дроти 1.5 квадрата затиснулися без проблем. Єдине - трохи повозився, поки вставив у свій старий щиток, але то вже питання до мого отвору, а не до тумблера. Свої функції виконує.

Відповісти
Новий відгук або коментар
Увійти за допомогою
Оцініть товар

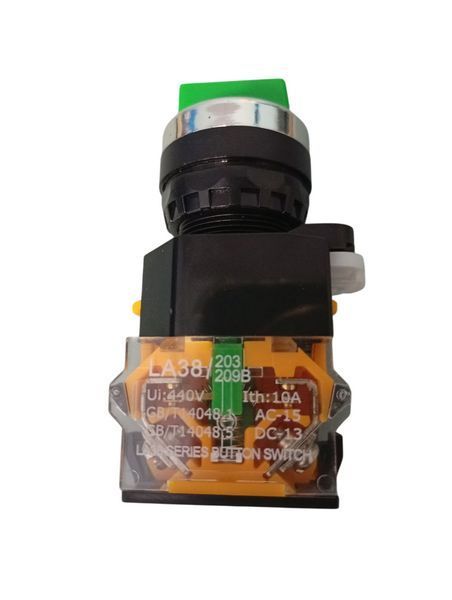

Перемикач 3-позиційний LA38 зелений, 22 мм, 10А, з фіксацією (I-O-II)

В наявності
Артикул: 101
200 грн
Увійдіть на сайт щоб
додати товар в список бажань
%
Увійти для відображення накопичувальної знижки
Опис

Трипозиційний селекторний перемикач LA38 призначений для ручного керування електричними колами промислового обладнання, верстатів, приводів і систем автоматизації. Механізм має три фіксовані положення I–O–II, тому рукоятка залишається у вибраному режимі після повороту. Така схема зручна для перемикання напрямку роботи, вибору функції або переведення обладнання між двома активними станами через центральне положення.

Зелена поворотна рукоятка добре помітна на панелі керування. Білий покажчик дозволяє швидко визначити встановлене положення селектора. Стандартний монтажний діаметр 22 мм спрощує встановлення перемикача у дверцята електричної шафи, операторську панель, пульт або корпус обладнання.

Три положення з механічною фіксацією

Селектор працює за схемою I–O–II:

  • I – перше робоче положення;
  • O – центральне положення;
  • II – друге робоче положення.

У кожній позиції рукоятка механічно фіксується. Оператору не потрібно утримувати перемикач рукою, що зручно під час тривалого використання вибраного режиму. Така конструкція застосовується для керування реверсом, перемикання ручного й автоматичного режимів, вибору одного з двох механізмів або подавання команди на різні ділянки схеми.

Контактна група 2NO

Перемикач оснащений двома нормально розімкнутими контактами 2NO. Під час повороту селектора відповідний контакт замикає керувальне коло та передає команду на контактор, реле, контролер або інший комутаційний елемент.

Номінальний струм становить 10 А, а допустима напруга – до 440 В змінного струму. Фактичне навантаження потрібно підбирати з урахуванням типу споживача, категорії застосування та параметрів електричної схеми. Для керування потужними двигунами перемикач зазвичай використовують у колах керування контакторами.

Монтаж у панель 22 мм

Корпус встановлюється у круглий отвір діаметром 22 мм і фіксується стопорним кільцем із внутрішнього боку панелі. Модульна конструкція спрощує монтаж, підключення контактної групи та подальше обслуговування.

Діелектричний пластиковий корпус ізолює струмопровідні частини, а металеве стопорне кільце забезпечує надійне кріплення перемикача на монтажній поверхні.

Сфера застосування

Перемикач LA38 підходить для:

  • зміни напрямку обертання електродвигуна через схему реверсивних контакторів;
  • вибору режимів Ручний – Вимкнено – Автоматичний;
  • керування підйомними та переміщувальними механізмами;
  • перемикання робочих операцій на верстатах;
  • встановлення у щити автоматизації та промислові пульти;
  • подавання дискретних команд у системи керування.

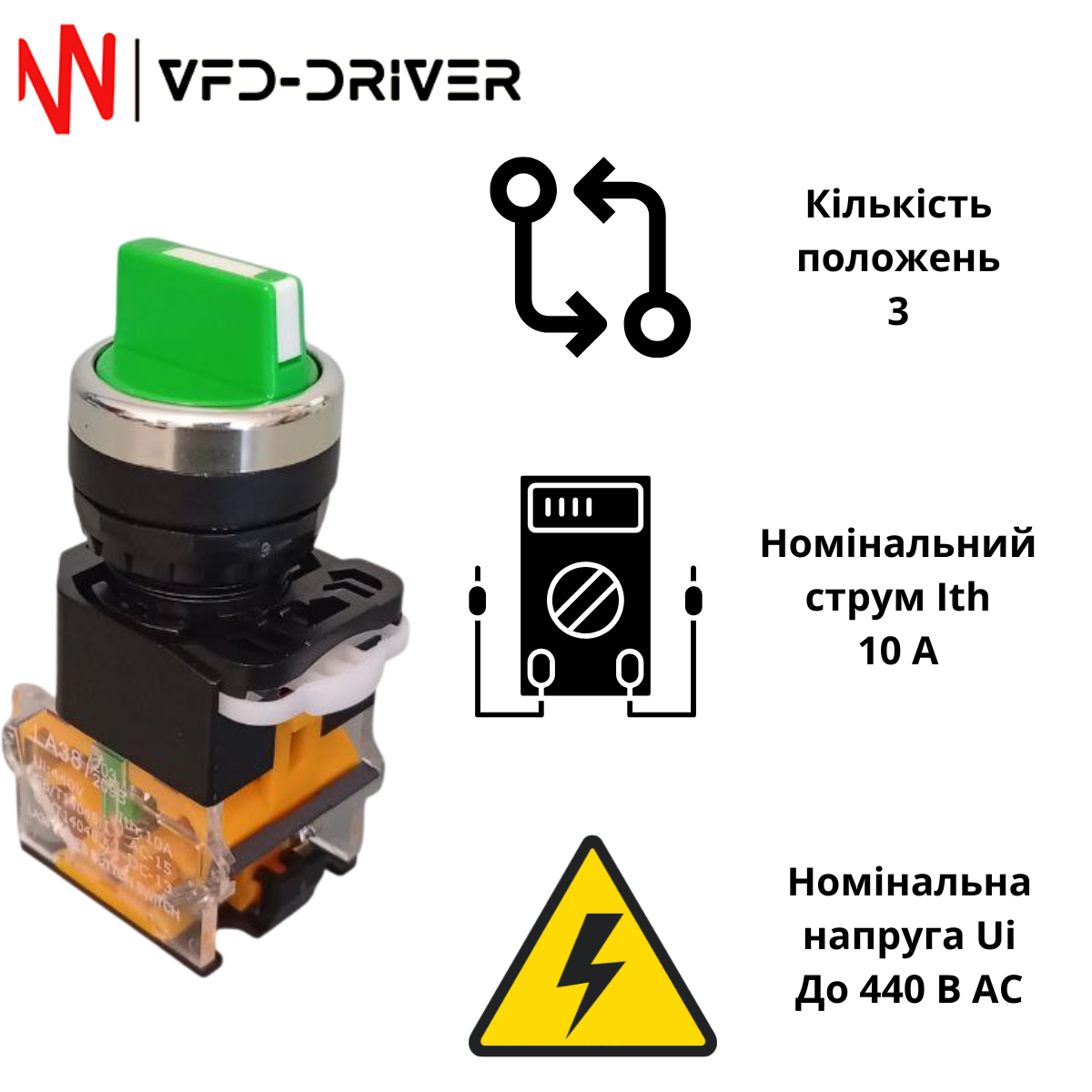

Технічні характеристики

Параметр

Значення

Серія

LA38

Тип виробу

Поворотний селекторний перемикач

Кількість положень

3

Схема положень

I–O–II

Розташування положень

Ліве – центральне – праве

Механізм дії

З фіксацією

Контактна група

2NO

Стан контактів

Два нормально розімкнуті

Номінальний струм Ith

10 А

Номінальна напруга Ui

До 440 В AC

Діаметр монтажного отвору

22 мм

Колір рукоятки

Зелений

Покажчик положення

Білий

Матеріал корпусу

Діелектричний пластик

Фіксація в панелі

Металеве стопорне кільце

Спосіб керування

Ручний поворот

Переваги

  • чітке перемикання між трьома режимами;
  • стабільна фіксація рукоятки у вибраному положенні;
  • дві нормально розімкнуті контактні групи;
  • стандартне встановлення в отвір 22 мм;
  • добре помітний зелений селектор;
  • компактна конструкція для щитів і пультів;
  • придатність для промислових кіл керування.
